6280-6SG-519

产品分类: 圆形连接器
厂牌: SWITCHCRAFT

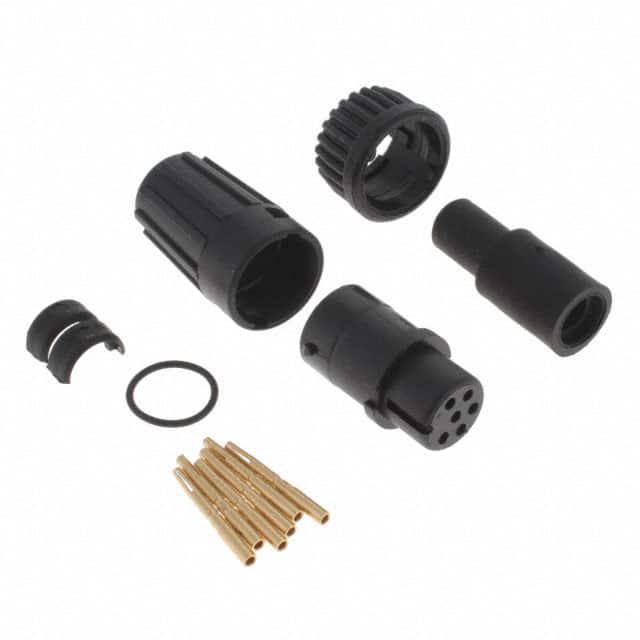

产品描述: Bayonet Lock,Female Sockets,Plug 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 42.7mm(长度)
供应商型号: ES-6280-6SG-519
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 6280-6SG-519

6280-6SG-519概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS:技术手册与应用指南

    1. 产品简介


    MINI-CON-X®系列是模块化的电缆组件(见第3页和第26页),专为现场安装而设计的连接器。它提供了多种组合方式,可以实现电缆对电缆的连接、电缆到面板的连接,甚至在面板之间进行互连。该系列连接器具有高可靠性和耐用性,适用于工业控制、自动化设备、电信设施及数据通信等多种应用场景。

    2. 技术参数


    MINI-CON-X®系列的主要技术参数如下:
    - 额定电流:4.8至13.0安培,电压高达600伏特。
    - 导线尺寸:#16接触器适用于16至18 AWG导线,#20接触器适用于20至24 AWG导线。
    - 配置:2至5个#16接触器或2至8个#20接触器。
    - 认证:UL认可文件号E138878(250伏特);CSA认证文件号LR89277(600伏特)。
    - 机械耐久性:至少300次插拔循环,不会出现机械或电气故障。
    - 振动防护:耦合环具有防止松动或分离的设计。
    - 扭矩要求:所有系列的六角螺母可承受10-12英寸/磅的紧固扭矩。
    - 电气规格:最高电压可达600伏特。
    - 环境适应性:工作温度范围为-55°C至+125°C(-67°F至+257°F),并可通过300小时盐雾测试。

    3. 产品特点和优势


    MINI-CON-X®系列的主要优势包括:
    - 高可靠性:通过300次以上的插拔循环测试,确保长期稳定运行。
    - 坚固耐用:Nylon材料保证了良好的机械强度,即使在恶劣环境下也能保持结构完整。
    - 宽温范围:工作温度范围广泛,适合各种严苛环境。
    - 多样化的连接选项:可实现电缆对电缆、电缆到面板、甚至面板之间的互连,极大提升了安装灵活性。

    4. 应用案例和使用建议


    - 工业控制:可用于需要多根电缆连接的设备中,如机器人的手臂控制系统。
    - 自动化设备:为工厂自动化系统提供可靠的数据传输接口。
    - 电信设施:可用于交换机间的数据传输。
    - 数据通信:在服务器机房内,用于高性能计算设备的连接。
    使用建议:
    - 在安装过程中,确保电缆的直径符合指定范围,以避免损坏或性能下降。
    - 定期检查连接器的密封件和接触部分,确保其正常工作。
    - 若需在特定环境条件下使用(如极端高温或低温环境),请咨询制造商以获取具体指导。

    5. 兼容性和支持


    - 兼容性:MINI-CON-X®系列能够与不同类型的电缆和其他MINI-CON-X®连接器配合使用,确保高度的互换性和兼容性。
    - 支持与维护:如果需要定制化的电缆组件或连接器,可以联系制造商进行咨询。此外,对于特别需求,如特殊材料或特殊尺寸的连接器,也可以提供定制服务。

    6. 常见问题与解决方案


    - 问题:连接器在频繁插拔后出现接触不良。
    - 解决方案:检查接触面是否有磨损或污渍,如有必要,清洁接触点并重新涂抹导电膏。
    - 问题:电缆插入时遇到阻力。
    - 解决方案:确保电缆的外径在规定的范围内,并适当润滑连接器内部。
    - 问题:密封圈损坏导致漏水。
    - 解决方案:更换新的密封圈,并确保正确安装。

    7. 总结和推荐


    MINI-CON-X®系列连接器凭借其高可靠性、优良的环境适应性和广泛的适用范围,成为各种工业应用的理想选择。无论是面对极端温度还是高振动的环境,它都能表现出色。考虑到它的多样性和广泛的适用性,我们强烈推荐这一系列的连接器用于各种需要高性能电缆连接的应用场合。

6280-6SG-519参数

参数
颜色 黑色
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
长*宽*高 42.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

6280-6SG-519厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6280-6SG-519数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6280-6SG-519 6280-6SG-519数据手册

6280-6SG-519封装设计

查看详情并下载
Symbol
Footprint
3D Model
