首页  >  产品百科  >  8282-2SG-311

8282-2SG-311

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 2pin Polyamide (PA),Nylon 7.5A 金 黑色 导线安装,自由悬挂,通孔安装 35.4mm(长度)
供应商型号: ES-8282-2SG-311
供应商: 海外现货
标准整包数: 1

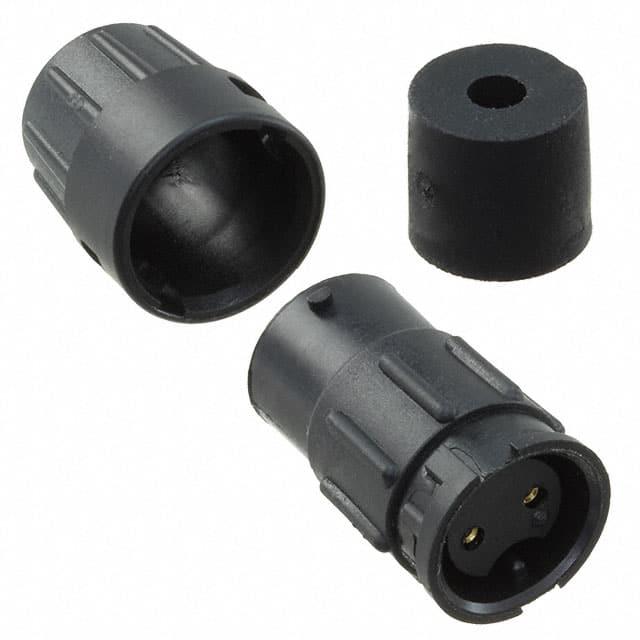

SWITCHCRAFT 圆形连接器 8282-2SG-311

8282-2SG-311概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    产品简介


    MINI-CON-X® 是一款适用于工业和商业应用的现场可安装连接器。它提供多种电缆端接和面板安装选项,适合各种电缆类型和直径。MINI-CON-X® 连接器可用于电缆到电缆的连接,以及电缆到面板的连接。它们广泛应用于需要可靠电气连接的场合,例如工业自动化、通信系统和电力传输等领域。

    技术参数


    MINI-CON-X® 连接器的主要技术参数如下:
    - 额定电流:4.8A 至 13.0A(视具体型号而定)
    - 电压等级:最高 600V
    - 接触尺寸:#16 和 #20
    - 配置选项:2 到 5 个 #16 接触点或 2 到 8 个 #20 接触点
    - 材料规格:
    - 电缆针/孔:镀镍黄铜
    - 后壳(可拆卸旋转锁):UL 认证尼龙
    - 密封圈:黑色 Santoprene 橡胶
    - 锁紧环:UL 认证尼龙
    - 连接器主体:UL 认证尼龙
    - O 型圈:黑色丁腈橡胶
    - 机械规格:
    - 最小耐用性:300 次插拔循环
    - 防振动:带有防松动功能的锁紧环
    - 扭矩:所有系列的六角螺母可承受 10-12 英寸磅的扭矩
    - 电气规格:
    - 电压:600V
    - 电流:请参考电气电流等级图表(第 27 页)
    - 环境规格:
    - 温度范围:-55°C 至 +125°C
    - 腐蚀性:300 小时盐雾测试通过
    - 防水性:NEMA 6P 和 IEC IP67 级别
    - 防尘防水:需咨询工厂根据具体应用

    产品特点和优势


    MINI-CON-X® 连接器具有以下独特功能和优势:
    - 现场可安装:用户可以方便地在现场进行安装和维护,无需专业工具。
    - 高可靠性:采用镀镍黄铜材质,确保长期使用的稳定性和抗腐蚀性。
    - 耐振动设计:独特的锁紧环设计,防止在振动环境中松动。
    - 耐用性:经过严格的 300 次插拔循环测试,确保长时间使用无故障。
    - 防水防尘:达到 NEMA 6P 和 IEC IP67 级别,适用于恶劣环境。

    应用案例和使用建议


    应用案例:
    MINI-CON-X® 连接器广泛应用于工业自动化、电信设施和电力传输系统中。例如,在工业控制柜内,MINI-CON-X® 可用于不同电缆之间的连接,确保高效可靠的信号传输。
    使用建议:
    - 在安装过程中,确保正确选择合适的电缆直径和接触点数量。
    - 使用配套的长后壳和锁紧环以增强防水防尘效果。
    - 定期检查并清洁连接器,以保持良好的接触和导电性能。

    兼容性和支持


    MINI-CON-X® 连接器与多种电缆类型和直径兼容,具体可参见技术手册中的详细列表。制造商提供多种定制选项,包括特殊长度的电缆组件和特定类型的连接器。如有任何定制需求,请联系制造商咨询。

    常见问题与解决方案


    问题 1:连接器在振动环境中松动怎么办?
    解决方案:检查锁紧环是否牢固安装,并确认使用的是具有防松功能的设计。
    问题 2:连接器电流过载怎么办?
    解决方案:请检查连接器的电流等级,并确保所使用的电缆符合相应的规格要求。
    问题 3:如何确保防水效果?
    解决方案:正确安装配套的防水密封圈和锁紧环,避免灰尘和水分进入连接器内部。

    总结和推荐


    MINI-CON-X® 连接器以其高可靠性、现场可安装性和广泛的适用性,成为工业和商业领域的理想选择。其坚固耐用的设计使其在严苛环境下仍能保持出色的性能。强烈推荐在需要高可靠性的电气连接场合中使用 MINI-CON-X® 连接器。

8282-2SG-311参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 7.5A
长*宽*高 35.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8282-2SG-311厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

8282-2SG-311数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 8282-2SG-311 8282-2SG-311数据手册

8282-2SG-311封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 8.211 ¥ 69.5472
100+ $ 7.9235 ¥ 67.112
库存: 473
起订量: 61 增量: 1
交货地:
最小起订量为:50
合计: ¥ 3477.36
