6280-6PG-321

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Plug 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 33.4mm(长度)
供应商型号: ES-6280-6PG-321
供应商: 海外现货
标准整包数: 1

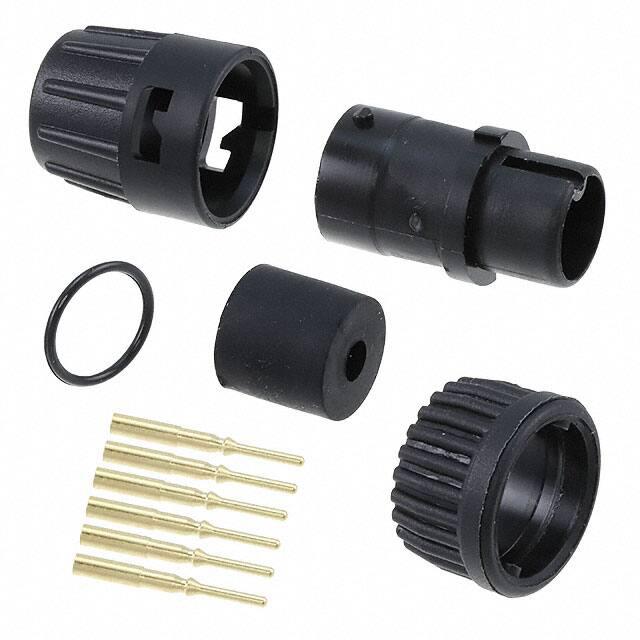

SWITCHCRAFT 圆形连接器 6280-6PG-321

6280-6PG-321概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS

    1. 产品简介


    MINI-CON-X® 系列是专为现场安装设计的连接器系统。这类连接器广泛应用于各种工业环境中,包括自动化控制、工业仪器仪表以及通信设备等领域。这些连接器以其高可靠性和耐用性著称,能够提供稳定的信号传输,适用于需要频繁插拔的场合。

    2. 技术参数


    - 尺寸:
    - 电缆末端组装:直型护套 1.690mm(0.066英寸),最大电缆外径 0.375mm(0.0147英寸)
    - 电缆末端组装:90度弯型护套 1.690mm(0.066英寸),最大电缆外径 0.310mm(0.0122英寸)
    - 电缆到电缆组装:直型护套 1.690mm(0.066英寸),最大电缆外径 0.375mm(0.0147英寸)
    - 接触类型:
    - 插针: #20 (2-8个接点),#16 (2-5个接点)
    - 插座: #20 (2-8个接点),#16 (2-5个接点)
    - 接触风格:
    - 80: 压接式(单独提供)
    - 81: 引脚端子 .187"(4.7mm)(已装配)
    - 82: 焊杯(已装配)
    - 91: 引脚端子 .280"(7.1mm)(已装配)
    - 92: 引脚端子 .335"(8.5mm)(已装配)
    - 额定电流:
    - 4.8A 至 13.0A
    - 额定电压: 600V
    - 材料规格:
    - 接触件: 黄铜,镀金镍
    - 连接器外壳: 尼龙,UL认证,黑色
    - 密封圈: 三元乙丙橡胶,黑色
    - 耦合环: 尼龙,UL认证,黑色
    - 后壳: 尼龙,UL认证,黑色(可选长后壳)
    - 温度范围:
    - 工作温度: -55°C 到 +125°C (-67°F 到 +257°F)
    - 环境规格:
    - 腐蚀测试: 300小时盐雾测试

    3. 产品特点和优势


    MINI-CON-X® 系列连接器具备以下显著特点和优势:
    - 高可靠性:经过300次插拔循环测试,无机械或电气故障。
    - 耐振动:耦合环具有自动锁定功能,防止连接器松动或分离。
    - 防水防尘:符合NEMA 6P和IP67标准,可在恶劣环境下工作。
    - 宽工作温度范围:能够在极端温度条件下正常工作,适用于各种严苛环境。
    - 定制化设计:可根据客户需求进行定制,提供多种配置选项。

    4. 应用案例和使用建议


    MINI-CON-X® 系列连接器适用于多种工业应用场景,例如:
    - 自动化控制系统:连接传感器、控制器和其他设备。
    - 通信设备:用于数据传输和通信连接。
    - 工业仪器仪表:在各种工业测量设备中作为信号接口。
    使用建议:
    - 定期检查和维护:确保连接器保持良好的接触状态。
    - 注意电缆直径匹配:选择合适直径的电缆以保证最佳性能。
    - 正确安装:按照制造商的指南进行安装,确保稳固和可靠。

    5. 兼容性和支持


    MINI-CON-X® 系列连接器可与其他同类产品兼容,适用于多种标准和配置。制造商提供了详细的技术支持和维护服务,包括定制设计和现场技术支持。如有特殊需求,可联系厂家咨询。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:确保正确的安装和清洁,必要时更换密封圈或接触件。

    - 问题2:连接器无法锁定
    - 解决方案:检查耦合环是否安装正确,并确保没有损坏。
    - 问题3:连接器出现腐蚀现象
    - 解决方案:避免连接器长时间暴露于湿气或腐蚀性物质中,定期进行清洁和防护处理。

    7. 总结和推荐


    综上所述,MINI-CON-X® 系列连接器以其出色的可靠性、耐久性和广泛的适用性,在众多工业应用场景中表现出色。强烈推荐在需要高可靠性和稳定性连接的环境中使用此类连接器。通过其多样化的设计选项和优质材料,MINI-CON-X® 系列无疑将成为您项目中的理想选择。

6280-6PG-321参数

参数
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
长*宽*高 33.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6280-6PG-321厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6280-6PG-321数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6280-6PG-321 6280-6PG-321数据手册

6280-6PG-321封装设计

查看详情并下载
Symbol
Footprint
3D Model
