W3B82-8SG-335

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 8pin Polybutylene Terephthalate (PBT) 1.95A,23A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 3272548
供应商: 海外现货
标准整包数: 1

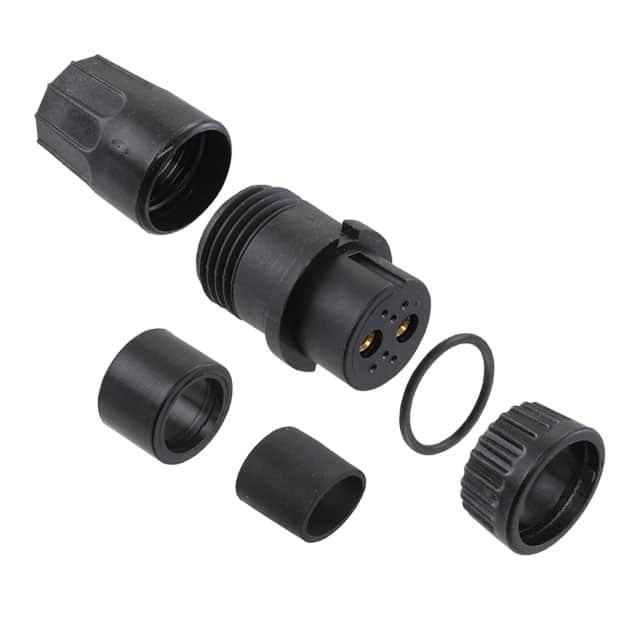

SWITCHCRAFT 圆形连接器 W3B82-8SG-335

W3B82-8SG-335概述

    # 电子元器件产品技术手册解析

    产品简介


    本产品是一款由Conxall Corporation生产的多用途连接器套件,型号为W3B82-8SG-3XX。它属于标准尺寸产品,具备卓越的防水和防尘性能,适合用于恶劣环境下的电气连接需求。产品采用了多针设计,提供两种不同尺寸(#12和#26)的插座接触件,支持焊杯式安装方式,并通过UV处理的PBT(聚对苯二甲酸丁二醇酯)材料实现优异的耐候性。
    W3B82-8SG-3XX广泛应用于工业自动化、轨道交通、能源设施等领域,特别适用于需要高性能、高可靠性的户外或潮湿环境下的电力和信号传输场景。

    技术参数


    以下是产品的关键技术规格:
    | 参数名称 | 规格及数值 |

    | 产品类型 | 多用途连接器套件 |
    | 接触件数量 | (2)#12 + (6)#26 |
    | 接触件材质 | 铜合金,金镀层 |
    | 接触件安装方式 | 焊杯式 |
    | 外壳材料 | UV PBT,黑色 |
    | 背壳材料 | 铜合金 |
    | 尺寸(单位:英寸) | 总长:1.130;宽度:0.430;高度:0.085 ±0.015 |
    | 电缆外径范围 | 0.350-0.370 英寸(8.9-9.4 mm) |
    | 工作温度范围 | -40°C 至 +85°C |
    | RoHS合规性 | 符合RoHS要求 |

    产品特点和优势


    1. 防水防尘性能:采用优质橡胶密封和外壳设计,确保产品在极端环境下的可靠性。
    2. 多针配置灵活性:提供多种尺寸和数量的接触件,满足多样化的电气需求。
    3. 高性能连接:金镀层接触件和坚固的结构设计,保证长时间的稳定运行。
    4. 易于维护:背壳采用铜合金,耐用且便于拆卸维护。
    5. 环保合规:符合RoHS标准,无毒环保,适用于现代工业标准。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于机器人控制柜与外部传感器之间的连接,确保信号传输的稳定性。
    - 轨道交通:作为列车车厢间或车载设备间的电力传输接口,保障系统高效运作。
    - 新能源设施:例如风力发电站,作为风电机组与监控设备的数据通信接口。
    使用建议
    1. 在使用前检查电缆外径是否在规定的范围内,避免因不匹配导致接触不良。
    2. 安装时确保所有部件正确对齐并拧紧,防止松动导致接触失效。
    3. 定期检查密封件的状态,必要时进行更换以保持防水效果。
    4. 如需更换接触件,请选用相同规格的产品,并严格按照说明书操作。

    兼容性和支持


    兼容性
    - 该产品可与同系列的其他型号互换使用,具体型号需根据实际应用场景选择。
    - 支持的标准电缆外径为0.350-0.370英寸,可适配大多数工业级电缆。
    厂商支持
    - Conxall Corporation提供全面的技术支持和售后服务,包括产品选型指导、安装培训和技术咨询。
    - 用户可通过官网或技术支持热线获取最新文档和更新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固固定 | 检查背壳和螺纹是否完全拧紧 |
    | 密封性能下降 | 更换新的橡胶密封圈 |
    | 接触电阻过大 | 清洁接触面或重新焊接接触件 |
    | 插拔困难 | 检查是否有异物卡住,润滑接触部分 |

    总结和推荐


    综合评估
    W3B82-8SG-3XX是一款性能卓越、应用广泛的多用途连接器,特别适合于工业、交通和能源领域的严苛环境。其出色的防水防尘能力、灵活的多针配置以及耐用的材料选择使其在市场上具有显著的竞争优势。
    是否推荐
    我们强烈推荐这款产品给需要高性能、高可靠性的用户。无论是新项目的设计还是现有系统的升级,W3B82-8SG-3XX都能提供可靠的解决方案。同时,厂商提供的完善技术支持也为其加分不少。
    希望本文能帮助您更好地了解和使用该产品!

W3B82-8SG-335参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 焊盘
额定电流 1.95A,23A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 8pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,照明级
零件状态 在售
包装方式 散装

W3B82-8SG-335厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

W3B82-8SG-335数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT W3B82-8SG-335 W3B82-8SG-335数据手册

W3B82-8SG-335封装设计

查看详情并下载
Symbol
Footprint
3D Model
