4182-3SG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 3pin Polyamide (PA),Nylon 金 黑色 隔板安装,面板安装 25.4mm(高度)
供应商型号: ET-1426100
供应商: 海外现货
标准整包数: 1

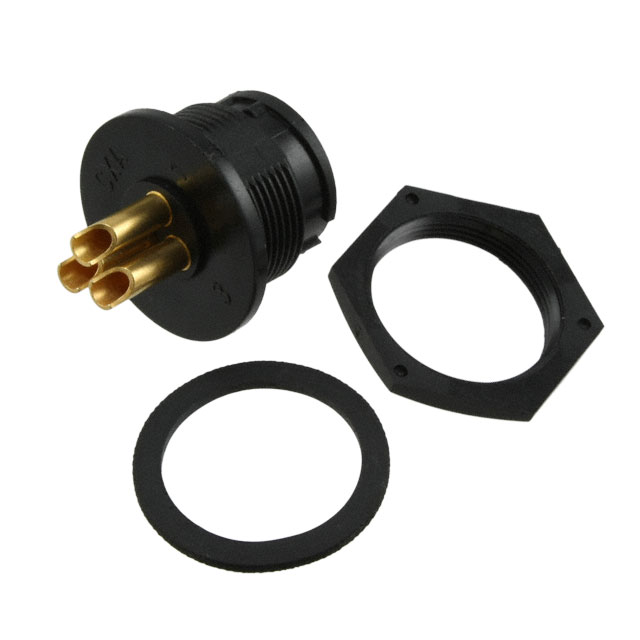

SWITCHCRAFT 圆形连接器 4182-3SG-300

4182-3SG-300概述


    产品简介


    Micro-Con-X®系列
    Micro-Con-X®系列是一种适用于各种工业、汽车、海洋、运输、医疗、通信、传感器和工厂自动化领域的高性能连接器系统。此系列连接器以紧凑设计为特色,提供了2到3个接触点。Micro-Con-X®系列连接器因其轻便、耐用且经济的特点,在许多非环境要求高的应用场合中受到广泛欢迎,例如测试仪器、医疗分析设备、计算机外设等。

    技术参数


    - 工作电流:3.0至7.5安培
    - 额定电压:600伏特
    - 导体尺寸:20至24 AWG
    - 机械耐久性:最小300次插拔周期,无机械或电气失效
    - 耐振动性:连接器具备防松动结构
    - 面板紧固扭矩:所有系列的面板螺母可以承受10-12英寸磅的紧固扭矩
    - 电气规格:最大600伏特
    - 温度范围:-40°C至+115°C(-40°F至+239°F)
    - 环境防护:NEMA 6P, 13; IEC IP67
    - 防腐蚀性:300小时盐雾测试

    产品特点和优势


    - 经济性:由尼龙模制而成,相比金属连接器成本更低,同时保持高性能。
    - 耐用性:全塑料设计使其对腐蚀、变形和冲击具有很高的抵抗力。
    - 可靠性:提供标准和防水版本,具有良好的密封性,可在极端环境下保持电气性能稳定。
    - 多功能性:适用于各种工业及环境应用,如工业、汽车、海洋等领域。

    应用案例和使用建议


    - 工业环境:适用于制造工厂和自动化系统,能够承受严苛的工作环境,提供可靠的连接解决方案。
    - 农业设备:用于农业设备上的传感器和控制装置,确保在恶劣环境下的稳定工作。
    - 户外设备:适合用于船载电子设备、电子农具等需要高度防水和防尘的应用场合。
    - 使用建议:建议在安装时确保所有连接器接口紧密贴合,并使用配套的防尘盖来延长使用寿命。

    兼容性和支持


    - 兼容性:Micro-Con-X®系列连接器可以与其他电缆进行连接,适用于多种电缆构型,如直通式、面板安装和电缆到电缆的连接方式。
    - 支持:制造商提供定制设计服务,可根据具体需求设计电缆组装和连接器。此外,还提供详细的组装手册和技术支持。

    常见问题与解决方案


    - 问题:连接器在插拔过程中容易损坏。
    - 解决方案:检查并确保插拔动作正确执行,避免过度用力。必要时可联系技术支持获取帮助。
    - 问题:接头无法完全插入。
    - 解决方案:确认电缆导体尺寸与连接器匹配。如有疑问,联系厂家咨询。
    - 问题:连接器内部接触到液体。
    - 解决方案:立即断开电源,并确保连接器处于干燥状态。如果液体进入内部,可能需要更换连接器。

    总结和推荐


    Micro-Con-X®系列连接器凭借其优良的性价比、耐用性和适应多种环境的能力,在众多应用中表现出色。其独特的轻量设计、高密度的接触点布局和可靠的密封性能使其成为工业、海洋及交通运输行业中的理想选择。总的来说,强烈推荐该系列产品,尤其对于寻求低成本、高性能连接解决方案的用户。

4182-3SG-300参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polyamide (PA),Nylon
针脚数 3pin
长*宽*高 25.4mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

4182-3SG-300厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

4182-3SG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 4182-3SG-300 4182-3SG-300数据手册

4182-3SG-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
