首页  >  产品百科  >  EN3L3MX

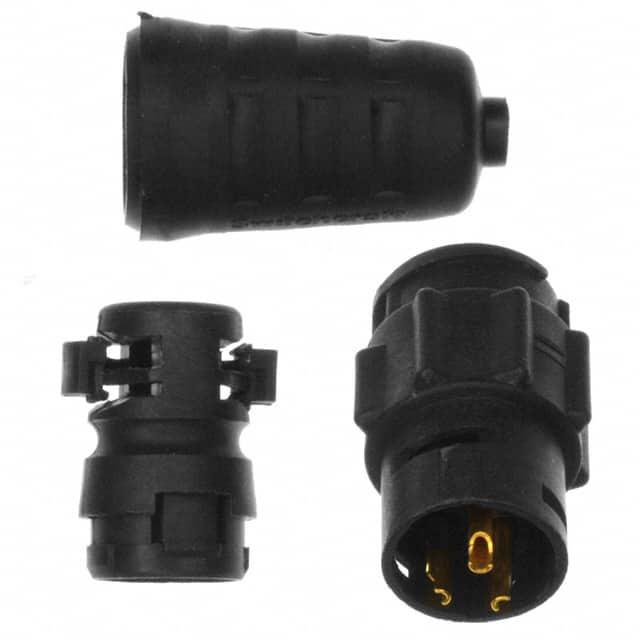

EN3L3MX

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 3pin Thermoplastic 7.5A 金 黑色 导线安装,自由悬挂,通孔安装 57.6mm(长度)
供应商型号: ES-EN3L3MX
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 EN3L3MX

EN3L3MX概述

    EN3® SERIES WEATHERTIGHT CONNECTORS 技术手册

    1. 产品简介


    EN3®系列防水连接器是为满足严苛环境下的数据传输需求而设计的产品。它广泛应用于军事、工业GPS定位设备、仪器仪表、医疗数据车、海洋应用、运输工具及一般工业电子产品等领域。EN3®系列防水连接器采用创新的密封设计,确保了在恶劣环境下卓越的性能。

    2. 技术参数


    - 机械寿命: 最少600次插入/拔出循环
    - 振动测试: 符合Mil-Std 202方法201
    - 冲击测试: 符合Mil-Std 202方法213B,条件K
    - 锁定方式: 卡口式锁定(翼形卡扣可选)
    - 安装扭矩: 所有型号的螺母能承受8-10英寸磅的紧固力
    - 电压等级: 250 V AC/DC
    - 电流等级:
    - 13.0 A(2或3个16号接点,接受16至18 A)
    - 7.5 A(2至6个20号接点,接受20至22 A)
    - 6.5 A(7或8个20号接点,接受20至22 AWG)
    - 3 A(9至18个26号接点,接受26至28 AWG)
    - 绝缘电阻: 最小100 MΩ
    - 接触电阻: 最大20 mΩ
    - 工作温度范围: -40°C到+65°C(-40°F到+149°F)
    - 环境特性:
    - 防水等级: IEC 60529 IP66/IP68, NEMA 250 (6P), CFR 46 Part 110.20
    - 潮湿环境: 符合Mil-Std 202方法106F
    - 热冲击: 符合Mil-Std 202方法107G
    - 盐雾腐蚀: 符合Mil-Std 202方法101D条件B

    3. 产品特点和优势


    - 密封性能: 采用IP68防水标准,NEMA 250 (6P)认证,能够有效防止灰尘和水进入。
    - 专利设计: 无垫圈和O型圈的设计减少了磨损,提高了可靠性。
    - 多样化接口选项: 提供电缆、面板以及电缆对电缆的连接选项,便于灵活配置。
    - 镀金触点: 标准镀金触点,提供更佳的导电性和抗腐蚀性。
    - 多种接触选项: 支持焊接、压接和PC尾部连接方式,适用于不同需求的应用场景。

    4. 应用案例和使用建议


    - 军用GPS设备: 高可靠性的数据传输能力使其成为军事领域的理想选择。
    - 医疗器械: 由于其防水特性,适合用于医疗数据车等移动医疗设备。
    - 交通运输: 能够适应各种极端气候条件,适合应用于火车、飞机等交通工具。
    使用建议:
    - 在极端湿度环境中使用时,建议定期检查连接器的防水密封性能。
    - 使用适当的紧固工具以避免过度紧固导致的损坏。

    5. 兼容性和支持


    EN3®系列防水连接器与其他标准电子元器件兼容良好,可方便地集成到各种系统中。Switchcraft公司提供全方位的技术支持和维护服务,确保用户能够在整个生命周期内获得最佳体验。

    6. 常见问题与解决方案


    - 问题: 连接器无法正常插入或拔出
    - 解决方案: 检查是否有异物阻碍,重新清洁并确保正确的插入角度。
    - 问题: 接触电阻过高
    - 解决方案: 检查接点是否有氧化现象,必要时更换新的接点。
    - 问题: 密封失效
    - 解决方案: 检查密封件是否损坏或老化,及时更换。

    7. 总结和推荐


    EN3®系列防水连接器凭借其出色的密封性能、多样化的设计和优异的电气特性,成为适用于多种恶劣环境的理想选择。无论是军用设备还是工业应用,该产品都能提供可靠的性能和长期稳定性。强烈推荐使用这款产品以提升系统的整体可靠性和耐用性。

EN3L3MX参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
额定电流 7.5A
外壳材料 Thermoplastic
针脚数 3pin
长*宽*高 57.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,通用级
零件状态 在售
包装方式 散装

EN3L3MX厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

EN3L3MX数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT EN3L3MX EN3L3MX数据手册

EN3L3MX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 6.1755 ¥ 52.3065
100+ $ 6.1065 ¥ 51.7221
库存: 133
起订量: 81 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2615.32
