8282-6PG-3DC

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ES-8282-6PG-3DC
供应商: 海外现货
标准整包数: 1

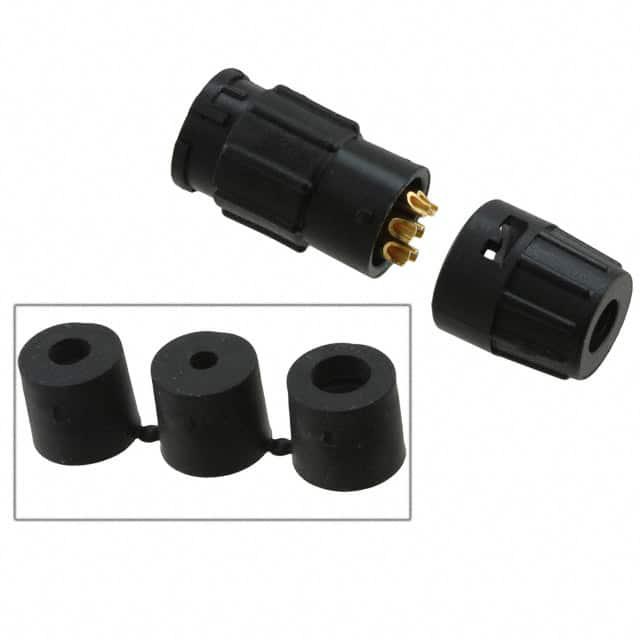

SWITCHCRAFT 圆形连接器 8282-6PG-3DC

8282-6PG-3DC概述


    产品简介


    Micro-Con-X® 系列现场可安装连接器是一款适用于工业、海洋和其他苛刻环境下的高性能连接器系统。它提供2到3个接触点(#20规格)的选择,广泛应用于测试仪器、医疗设备、通信系统及汽车工业等领域。作为低成本高可靠性选择,这些连接器以耐用性和防水性著称,确保在极端条件下也能保持稳定的电性能和机械性能。

    技术参数


    以下是Micro-Con-X®系列的技术规格摘要:
    | 参数类别 | 规格范围 |

    | 额定电流 | 3.0至7.5安培 @ 600伏特 |
    | 导线尺寸 | 20至24号美国线规(AWG) |
    | 工作温度 | -40°C 至 +115°C(-40°F 至 +239°F) |
    | 防水等级 | NEMA 6P, 13;IEC IP67 |
    | 耐腐蚀性 | 经过300小时盐雾测试 |
    | 抗振动能力 | 连接环设计具有自锁功能 |
    | 使用寿命 | ≥300次插拔循环 |
    其他关键特性包括:UL和CSA认证、Nylon外壳材料、金镍镀层触点以及多种定制选项。

    产品特点和优势


    Micro-Con-X®连接器的主要特点是:
    1. 经济实惠:采用全塑料结构,大幅降低制造成本。
    2. 卓越性能:具备军事级别的电气特性和高可靠性。
    3. 灵活配置:支持2到3个接触点,并可通过定制满足特殊需求。
    4. 耐用性强:能够承受严酷环境如高冲击力、高温或盐雾条件。
    5. 用户友好:现场可安装设计简化了维护流程。
    这些特性使其成为对成本敏感但又需要高可靠性的应用的理想之选。

    应用案例和使用建议


    应用场景
    - 医疗设备:用于监测仪或其他便携式设备间的连接。
    - 航空航天:为飞行控制系统提供稳定连接。
    - 农业设备:保障大型农业机械的数据传输稳定性。
    - 自动化设备:工厂自动化中的信号传递。
    使用建议
    为了延长使用寿命并保证最佳性能:
    1. 定期检查连接器密封件的状态。
    2. 在潮湿环境中使用时加强防水措施。
    3. 避免长时间暴露于极端温度下。

    兼容性和支持


    Micro-Con-X®系列产品与多种电缆直径兼容(从0.09英寸至0.20英寸),并且可通过工厂定制来适应具体项目要求。此外,制造商提供全面的技术支持和售后服务,包括组装指导、故障排除等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法插入插座 | 确认是否正确选择了匹配型号 |
    | 密封失效导致漏水 | 更换新的O形圈和密封胶 |
    | 接触电阻异常增大 | 检查触点是否有氧化或损坏迹象 |

    总结和推荐


    综上所述,Micro-Con-X®系列连接器以其出色的性价比、广泛的适用性和优异的质量赢得了市场的认可。无论是在实验室还是野外环境中,它都表现出色。因此,我们强烈推荐这款产品给那些寻求高效、安全且经济的连接解决方案的专业人士。如果您有特定的需求,也完全可以通过定制服务获得完美的解决方案。

8282-6PG-3DC参数

参数
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8282-6PG-3DC厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

8282-6PG-3DC数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 8282-6PG-3DC 8282-6PG-3DC数据手册

8282-6PG-3DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
