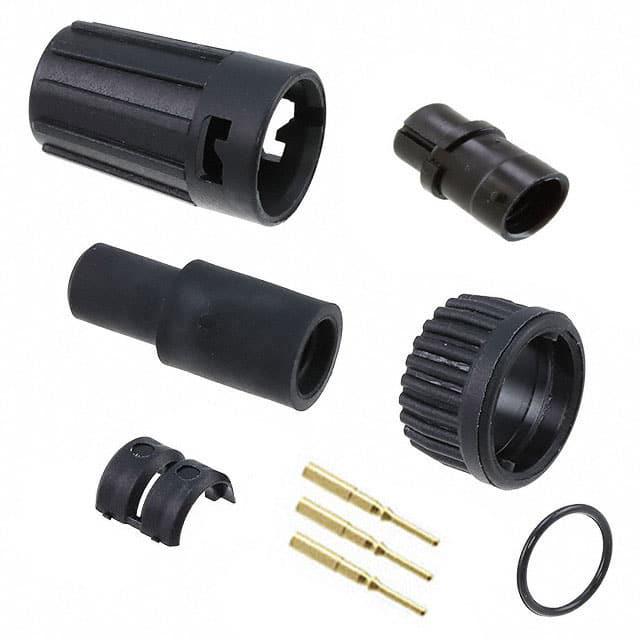

6280-3PG-513

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Plug 3pin Polyamide (PA),Nylon 7.5A 金 黑色 导线安装,自由悬挂,通孔安装 42.7mm(长度)
供应商型号: ES-6280-3PG-513
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 6280-3PG-513

6280-3PG-513概述

    # MINI-CON-X® Field Installable Connectors 技术手册

    产品简介


    MINI-CON-X® 系列是高级的场安装式连接器,旨在满足工业、自动化控制、交通运输等领域对高可靠性的需求。此系列连接器适用于电缆到电缆、面板安装等多种场景,广泛应用于恶劣环境下的通信和电力传输。凭借紧凑的设计和卓越的耐用性,MINI-CON-X® 成为高性能连接器的理想选择。
    主要功能:
    - 场可安装设计,支持多种接触点配置。
    - 支持电缆到电缆、电缆到面板及多端口连接。
    - 多种接触点选项(#16和#20),满足不同导线尺寸的需求。
    - 极佳的耐腐蚀性和抗振动性能。
    应用领域:
    - 工业自动化控制系统。
    - 航空航天及轨道交通设备。
    - 军事设备及海洋应用。
    - 需要高可靠性连接的各类应用场景。

    技术参数


    以下是MINI-CON-X®连接器的技术规格和性能参数:
    | 参数类别 | 描述 |

    | 电流等级 | 4.8A至13.0A(取决于具体型号)。 |
    | 电压等级 | 最高600V,通过UL和CSA认证。 |
    | 接触点配置 | 提供2至8个接触点选项,支持#16或#20两种导线尺寸。 |
    | 材质 | 接触点采用黄铜镀金镍材料;外壳为尼龙,符合UL认证。 |
    | 温度范围 | -55°C至+125°C(-67°F至+257°F),适应极端气候条件。 |
    | 防护等级 | 水密性达到NEMA 6P/13和IEC IP67标准。 |
    | 接触耐久性 | 最少300次插拔循环,确保长期稳定性。 |
    | 防水等级 | 提供多种密封选项,适合潮湿或水下环境。 |

    产品特点和优势


    MINI-CON-X®连接器以其模块化设计和灵活的应用场景脱颖而出。以下是其主要特点和优势:
    1. 现场安装灵活性:独特的可拆卸旋锁背壳设计,方便现场安装和维护。
    2. 高性能接触点:采用金镍镀层,保证低接触电阻,确保稳定传输。
    3. 强耐腐蚀能力:通过300小时盐雾测试,适用于严苛环境。
    4. 多样化配置:提供多种电缆和面板接口,可根据需求定制。
    5. 高机械强度:耦合环具有锁定机制,防止意外松脱。

    应用案例和使用建议


    MINI-CON-X®连接器因其出色的可靠性被广泛用于以下场景:
    - 工业机器人电缆接口:提供稳定的信号传输和电源分配。
    - 车载控制单元:支持快速插拔,满足汽车行业的严格要求。
    - 海事通信设备:实现水密性,应对海上恶劣环境。
    使用建议:
    1. 在选择连接器时,需根据实际电缆直径选用合适的电缆O.D.范围。
    2. 定制化设计可大幅提高系统的集成度和效率,建议提前咨询工厂以获取最优方案。
    3. 在湿气较重的环境中使用时,确保安装防水接头和密封件。

    兼容性和支持


    MINI-CON-X®连接器兼容多种电缆和设备,可通过定制适配器实现与其他系统的无缝对接。制造商提供全面的技术支持和服务,包括:
    - 客户定制设计服务。
    - 专业技术咨询。
    - 快速响应售后支持。
    此外,连接器支持选配防尘帽(Part No. 6295)和扩展型背壳(Style #5),进一步提升产品的实用性和适应性。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 问题:连接器插拔不顺畅。
    - 解决方案:检查电缆O.D.是否匹配,确保正确润滑连接部件。
    2. 问题:长时间使用后出现接触不良。
    - 解决方案:清洁接触点并重新涂覆金镍镀层保护剂。
    3. 问题:无法实现IP67防水性能。
    - 解决方案:检查所有密封件是否安装到位,并紧固所有连接部分。

    总结和推荐


    MINI-CON-X®连接器以其紧凑设计、高可靠性、多样化的应用场景成为电子元件市场的明星产品。其优越的机械和电气性能,使其成为工业自动化、交通运输及军事领域的理想选择。推荐在需要高可靠性和灵活性的环境中使用此系列产品。
    总结而言,MINI-CON-X®连接器是一款值得信赖的产品,能够满足最严苛的应用需求。对于寻求高性能连接解决方案的用户,这一系列无疑是一个绝佳的选择。

6280-3PG-513参数

参数
额定电流 7.5A
外壳材料 Polyamide (PA),Nylon
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
端接 -
长*宽*高 42.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

6280-3PG-513厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6280-3PG-513数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6280-3PG-513 6280-3PG-513数据手册

6280-3PG-513封装设计

查看详情并下载
Symbol
Footprint
3D Model
