8282-4SG-519

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 4pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ES-8282-4SG-519
供应商: 海外现货
标准整包数: 1

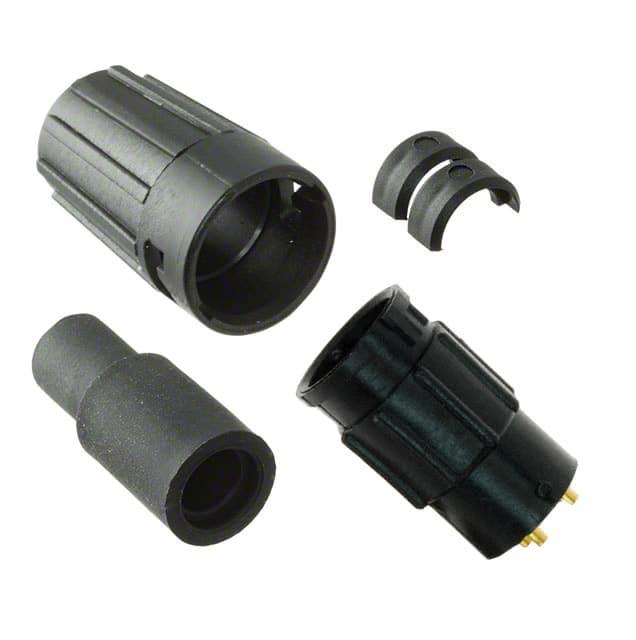

SWITCHCRAFT 圆形连接器 8282-4SG-519

8282-4SG-519概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS:电子元器件产品手册

    产品简介


    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 是一种适用于工业和商业用途的可现场安装的连接器。该系列连接器主要用于电缆到电缆、面板到电缆的连接。它们广泛应用于工业自动化、汽车制造、医疗设备等领域,能够在各种恶劣环境中保持可靠的电气连接。

    技术参数


    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 的技术参数如下:
    | 参数名称 | 具体数值 |

    | 额定电流 | 4.8 - 13.0A |
    | 额定电压 | 600V |
    | 导体尺寸 | #16接触器:16 - 18 AWG
    #20接触器:20 - 24 AWG |
    | 接触材料 | 黄铜,镀金镍 |
    | 连接器材质 | 尼龙,UL认证,黑色 |
    | 工作温度范围 | -55°C至+125°C(-67°F至+257°F)|
    | 组件数量 | 2 - 8个接触器 |
    | 插针直径 | #20接触器:0.335" (8.5mm),#16接触器:0.280" (7.1mm) |
    | 防腐蚀测试 | 300小时盐雾试验 |

    产品特点和优势


    1. 现场安装:可以方便地在现场进行安装和更换,大大减少了停机时间。
    2. 可靠性高:至少300次插拔循环内无机械或电气故障。
    3. 耐环境:可在-55°C至+125°C的温度范围内稳定工作,并通过300小时的盐雾测试,表现出优异的抗腐蚀性能。
    4. 多样化配置:提供多种电缆直径和接触器数量的选择,满足不同的应用需求。
    5. 防水防尘:满足NEMA 6P和IP67标准,适用于严苛环境。

    应用案例和使用建议


    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 广泛应用于汽车生产线、医疗设备、工业控制系统等领域。例如,在汽车生产线中,这些连接器可以用于连接传感器和执行器,确保生产线的安全运行。在使用这些连接器时,需要注意以下几点:
    1. 选型指导:根据实际应用需求选择合适的电缆直径和接触器数量。
    2. 安装技巧:确保连接器与电缆正确匹配,并按照制造商的安装指南进行操作。
    3. 维护保养:定期检查连接器是否松动,并清洁连接器以确保长期可靠运行。

    兼容性和支持


    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 支持多种电缆类型,并且与多种设备和系统兼容。如有特殊需求,如不同类型的外壳或自定义电缆组装,可以咨询制造商获取支持。

    常见问题与解决方案


    1. 连接器插拔困难:
    - 解决方案:确保插针和插座完全对齐,不要用力过猛。
    2. 电气连接不稳定:
    - 解决方案:检查接触器是否有腐蚀或损坏,必要时更换新的连接器。
    3. 防水防尘效果不佳:
    - 解决方案:确认所有接口密封良好,并定期检查密封件的状态。

    总结和推荐


    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 在设计和制造上都充分考虑到了耐用性和可靠性,适用于多种应用场景。由于其强大的耐环境能力和多样化的配置选项,强烈推荐在需要现场安装的复杂系统中使用这些连接器。

8282-4SG-519参数

参数
针脚数 4pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

8282-4SG-519厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

8282-4SG-519数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 8282-4SG-519 8282-4SG-519数据手册

8282-4SG-519封装设计

查看详情并下载
Symbol
Footprint
3D Model
