5180-2SG-330

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 2pin Polyamide (PA),Nylon 1.95A~23A 金 黑色 导线安装,自由悬挂,通孔安装 35.6mm(长度)
供应商型号: ES-5180-2SG-330
供应商: 海外现货
标准整包数: 1

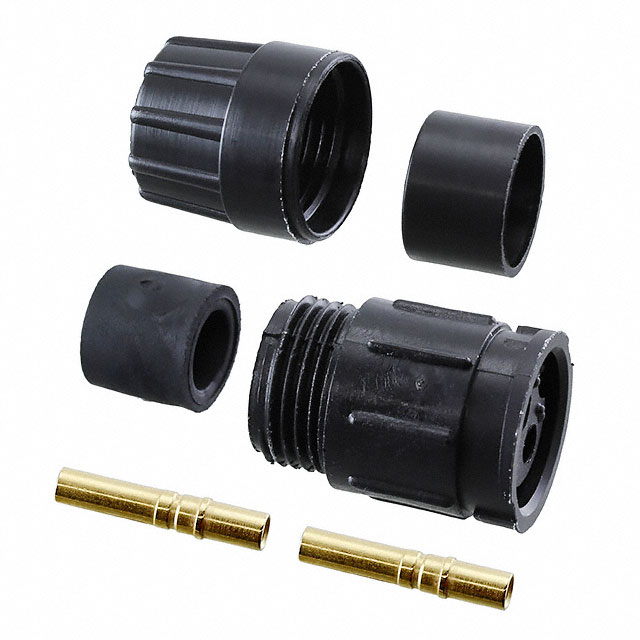

SWITCHCRAFT 圆形连接器 5180-2SG-330

5180-2SG-330概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    产品简介


    MULTI-CON-X® 是一款可现场安装的连接器系统,广泛应用于电缆到电缆连接、面板安装以及各种特殊配置中。其主要功能包括提供可靠的电力和信号传输解决方案。这些连接器适用于广泛的工业和商业应用,如自动化设备、通信系统、航空航天以及军事领域。

    技术参数


    以下是 MULTI-CON-X® 连接器的技术规格和性能参数:
    - 额定电流:1.95 A 至 23.0 A(电压为 600 V)
    - 导体尺寸:#12(12 到 14 AWG),#16(16 到 18 AWG),#20(20 到 24 AWG)
    - 接触数:2 到 9 个接触点
    - 电气电压:600 V
    - 材料规格:
    - 电缆插针/插座:尼龙,UL 认证,黑色
    - 后壳(螺纹):尼龙,UL 认证,黑色
    - 密封圈:三元乙丙橡胶,黑色
    - 接触点:黄铜,镍金电镀
    - 插座:黄铜,镍金电镀
    - 连接器主体:尼龙,UL 认证,黑色
    - 环境参数:
    - 工作温度范围:-55°C 到 +125°C(-67°F 到 +257°F)
    - 腐蚀测试:300 小时盐雾测试

    产品特点和优势


    MULTI-CON-X® 连接器具备以下独特功能和优势:
    - 可靠性:经过 300 次插拔循环测试,确保连接稳定可靠。
    - 耐久性:耦合环具有防松功能,防止连接器在振动环境下松动。
    - 灵活性:可选择多种安装方式,如电缆到电缆、面板安装等,满足不同应用需求。
    - 定制化:提供多种选项,如长后壳、翼式耦合环等,以适应不同的应用场景。

    应用案例和使用建议


    MULTI-CON-X® 连接器适用于多种工业场景,例如:
    - 工业自动化设备:用于机器人和机械设备之间的电力和信号传输。
    - 通信系统:在数据中心和电信设备中用于高速数据传输。
    - 航空航天:用于飞机内部复杂的电路连接。
    使用建议:
    - 在使用过程中,确保耦合环正确安装并紧固,避免因振动导致松动。
    - 在极端环境下使用时,建议进行额外的腐蚀测试以确保长期可靠性。
    - 针对高温和低温环境,需根据具体应用场景选择合适的密封材料。

    兼容性和支持


    MULTI-CON-X® 连接器与其他同类电子元器件兼容,可根据具体应用需求选择不同的组装和配件。厂商提供全方位的技术支持和售后服务,包括产品咨询、定制设计和维修服务。如有需要,可以联系厂商获取更多详细信息。

    常见问题与解决方案


    1. 问题:耦合环无法正确锁定。
    解决方案:检查耦合环是否安装到位,并确保旋紧至适当扭矩(10-12 英寸/磅)。
    2. 问题:接触点出现腐蚀现象。
    解决方案:建议定期清洁接触点,并使用防腐蚀材料进行保护。
    3. 问题:连接器在振动环境下容易松动。
    解决方案:确保耦合环锁紧,并考虑使用额外的机械固定装置。

    总结和推荐


    MULTI-CON-X® 系列连接器以其高可靠性、灵活多样的应用特性和丰富的配置选项,在工业和商业应用中表现出色。它们能够承受严苛的工作环境,且具备良好的电气性能。因此,强烈推荐在各种复杂的应用环境中使用 MULTI-CON-X® 连接器,以确保系统的稳定运行。

5180-2SG-330参数

参数
额定电流 1.95A~23A
外壳材料 Polyamide (PA),Nylon
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 -
长*宽*高 35.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5180-2SG-330厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

5180-2SG-330数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 5180-2SG-330 5180-2SG-330数据手册

5180-2SG-330封装设计

查看详情并下载
Symbol
Footprint
3D Model
