HS2P4M20-BPE

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Male Pins,Push-Pull,Receptacle 焊盘 4pin Copper Alloy 9A 金 银色 通孔安装,隔板安装,面板安装
供应商型号: ET-2982643
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 HS2P4M20-BPE

HS2P4M20-BPE概述


    产品简介


    HS2P5M20-BPE 是一款由 Switchcraft Inc. 生产的高性能连接器,属于 HS2 系列。该连接器具备多种电气特性和高可靠性,广泛应用于各种电子设备中,如工业控制、通信系统、医疗设备等领域。

    技术参数


    - 接触方式:Push-Pull 自动锁定/解锁
    - 插入/拔出力:最大 10 lb [44.5 N]
    - 振动测试:符合 MIL-STD 202G 方法 201A
    - 面板安装螺母扭矩:最大 40 in-lb [4.5 Nm]
    - 电缆固定系统:金属夹紧
    - 电压等级:2-5 接触配置时为 125 V AC/DC;6-9 接触配置时为 30 V AC/DC
    - 电流等级:根据绝缘材料的相对热指数确定
    - 绝缘电阻:最小 1000 MΩ
    - 接触电阻:典型值 10 mΩ
    - 电磁干扰屏蔽:360°
    - 温度范围:-40°C 至 +135°C
    - 防护等级:IP66、IP67、IP68(6 英尺深,24 小时)

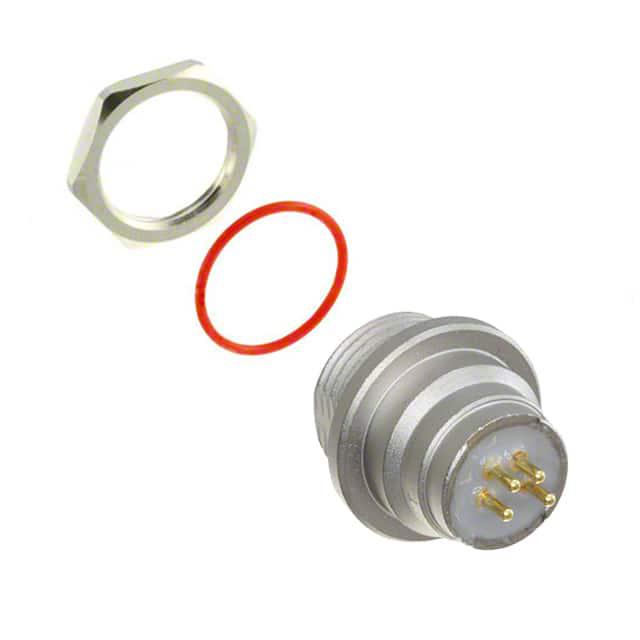

    - 材料:外壳为铜合金电镀镍,内壳为铜合金镀镍,接地弹簧垫圈为不锈钢,绝缘体为医疗级 LCP,密封圈为红色硅胶

    产品特点和优势


    1. Push-Pull 锁定机制:确保了连接器在高振动环境中也能保持稳定。
    2. 高电流等级:根据不同规格的电线,提供多种电流等级,适用于多种应用场合。
    3. 优越的温度适应性:能够在极端环境下正常工作,满足工业应用的需求。
    4. 良好的电磁干扰屏蔽:360° 的屏蔽设计减少了电磁干扰的影响,提高了信号传输的可靠性。

    应用案例和使用建议


    应用案例
    该连接器常用于工业控制系统中,例如自动化设备中的信号传输,也可以用于通信系统的电源供应部分。其独特的 Push-Pull 锁定机制使其特别适合在易受振动影响的环境中使用。
    使用建议
    在安装过程中,确保面板厚度不超过 0.43 mm(17.0 英寸),并按照手册中的推荐尺寸进行切割。使用适当的焊接工具将电线与接触点焊接在一起,以确保良好的电气连接。对于长期使用的设备,建议定期检查连接器的磨损情况,以确保安全可靠的连接。

    兼容性和支持


    该连接器支持多种不同规格的电线,包括 20、22、24 和 26 AWG。此外,它还可以与其他标准尺寸的连接器配套使用。制造商 Switchcraft Inc. 提供详细的技术支持和售后服务,用户可以联系当地的分销商或技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:连接器插入或拔出时困难。
    - 解决方案:检查接触点是否有异物或腐蚀现象,必要时更换连接器。

    2. 问题:接触电阻过高。
    - 解决方案:检查电线和连接器是否正确连接,并清洁接触点。如果问题仍然存在,建议更换新的连接器。
    3. 问题:连接器无法通过振动测试。
    - 解决方案:确认所有部件已正确安装且紧固。检查是否有松动的部分,如电缆夹紧装置。重新测试以确保达到要求。

    总结和推荐


    HS2P5M20-BPE 连接器以其卓越的机械和电气性能,以及广泛的温度适应性,在工业应用中表现出色。其 Push-Pull 锁定机制使其特别适合高振动环境。考虑到其坚固的设计和可靠的工作性能,强烈推荐在需要高可靠性的工业和通信系统中使用这款连接器。

HS2P4M20-BPE参数

参数
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 9A
外壳材料 Copper Alloy
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

HS2P4M20-BPE厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

HS2P4M20-BPE数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT HS2P4M20-BPE HS2P4M20-BPE数据手册

HS2P4M20-BPE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.6821 ¥ 242.3633
10+ $ 26.1997 ¥ 221.3878
25+ $ 23.5149 ¥ 198.7011
100+ $ 23.4235 ¥ 197.9289
250+ $ 22.4225 ¥ 189.4698
500+ $ 22.1829 ¥ 187.4457
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 242.36
