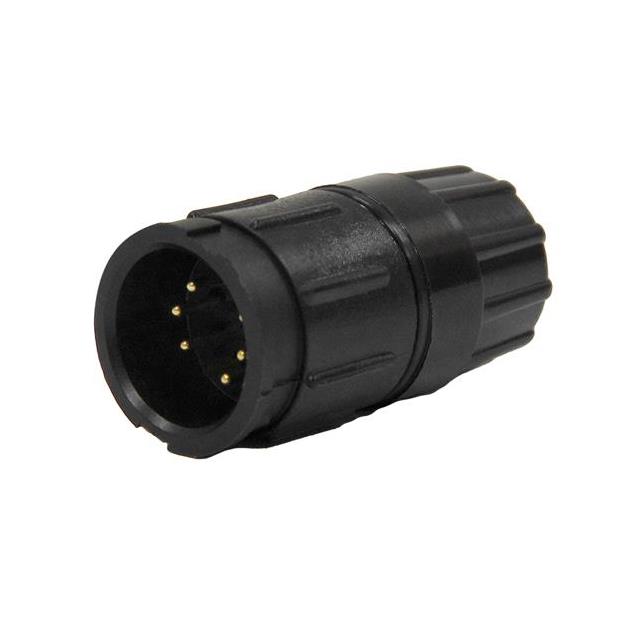

5280-6PG-315

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ES-5280-6PG-315
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 5280-6PG-315

5280-6PG-315概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    产品简介


    MULTI-CON-X®现场可安装连接器是专为满足苛刻的工业环境而设计的高可靠连接解决方案。这些连接器广泛应用于电力传输、自动化设备、通讯设施等多个领域。MULTI-CON-X®系列连接器提供了多种配置,包括电缆接头、面板安装接头以及电缆到电缆的直角和平行连接方式。这一系列产品以其卓越的电气性能、耐用性和可靠性,赢得了广大用户的青睐。

    技术参数


    电气规格:
    - 电流:1.95A 至 23.0A(根据接触尺寸不同)
    - 电压:600V
    - 接触尺寸:#12, #16, #20(分别对应不同线规)
    机械规格:
    - 环境温度范围:-55°C 到 +125°C
    - 耐腐蚀性:经过300小时盐雾测试
    - 防水等级:NEMA 6P, 13; IEC IP67
    认证标准:
    - UL 认证文件号:E138878(250V)
    - CSA 认证文件号:LR89277(600V)

    产品特点和优势


    1. 高可靠性: 经过严格的机械和电气测试,能够承受至少300次插拔循环。
    2. 环境适应性强: 工作温度范围广,适用于极端温度条件。
    3. 高防水等级: 达到NEMA 6P, 13; IEC IP67标准,适用于恶劣环境下的应用。
    4. 多接口兼容: 支持电缆接头、面板安装接头以及电缆到电缆的连接方式。
    5. 安装简便: 可现场安装,无需特殊工具。

    应用案例和使用建议


    应用案例:
    - 在电力传输系统中用于电力电缆之间的连接。
    - 在工业自动化设备中作为传感器信号传输的接口。
    - 在通信基础设施中作为光纤或铜缆的接续点。
    使用建议:
    - 在安装前确认连接器的接口类型和接触尺寸与所使用的电缆匹配。
    - 对于高振动环境,确保使用具有锁紧特性的耦合环以防止松动。
    - 定期检查连接器的密封件,确保防水性能。

    兼容性和支持


    兼容性:
    - MULTI-CON-X®连接器可以与不同类型的电缆配合使用,包括多芯电缆和单芯电缆。
    - 支持定制电缆组件和连接器设计,可根据具体需求进行优化。
    支持:
    - 提供全面的技术文档和用户手册。
    - 客户可通过工厂获得定制化设计和技术咨询。

    常见问题与解决方案


    Q1: 如何正确选择接触尺寸?
    - A1: 根据所使用的电缆规格选择合适的接触尺寸。#12、#16、#20分别对应不同的线规大小。
    Q2: 如何处理高温环境下连接器失效的问题?
    - A2: 检查连接器的环境温度参数是否符合实际应用要求。若不符合,则更换适合更高温度范围的型号。
    Q3: 如何安装连接器以确保最佳防水效果?
    - A3: 使用指定的防水密封件,并按照厂家提供的安装说明进行操作。

    总结和推荐


    MULTI-CON-X®现场可安装连接器以其高可靠性、广泛的适用性和优秀的环境适应性,成为了许多工业应用的理想选择。通过其灵活的设计和强大的兼容性,它能够满足各种复杂的应用需求。强烈推荐使用MULTI-CON-X®连接器来提高您的电气系统的稳定性和可靠性。

5280-6PG-315参数

参数
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5280-6PG-315厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

5280-6PG-315数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 5280-6PG-315 5280-6PG-315数据手册

5280-6PG-315封装设计

查看详情并下载
Symbol
Footprint
3D Model
