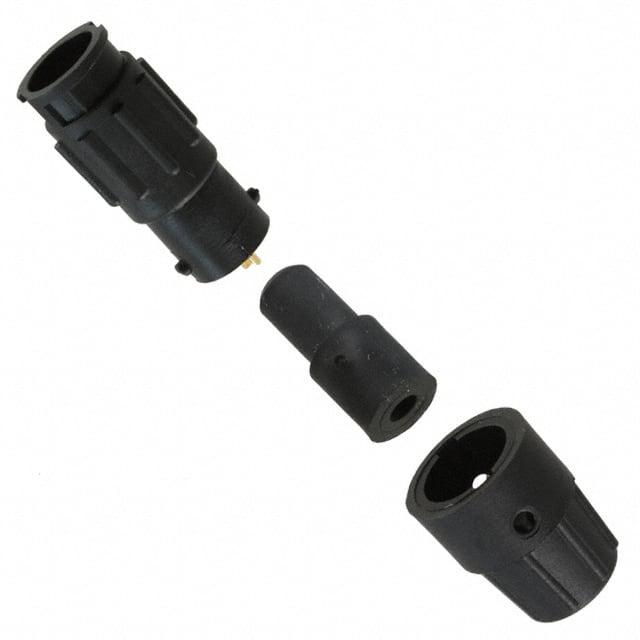

18282-2PG-311

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 2pin Thermoplastic 7.5A 金 黑色 导线安装,自由悬挂,通孔安装 33.5mm(长度)
供应商型号: ES-18282-2PG-311
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 18282-2PG-311

18282-2PG-311概述

    MICRO-CON-X® 2-7 新品公告

    产品简介


    MICRO-CON-X® 2-7 是一种紧凑型多接点连接器,专为需要高性能和高可靠性的应用而设计。它具备高达7个接触点,并提供多种标准选项以满足各种设计需求。该产品以其轻量级塑料设计、防护等级和定制化选项而著称,适用于广泛的工业电子应用领域,如仪器仪表、医疗设备、照明、GPS定位设备、数据采集系统及一般工业电子设备。

    技术参数


    - 机械规格
    - 循环寿命:至少300次插拔周期
    - 振动耐受:配有锁定功能,防止连接器在振动环境中松脱或分离
    - 螺母扭矩:最大9英寸-磅(in-lb)
    - 连接锁紧方式:卡口式(翼状螺母可选)
    - 电气规格
    - 电压等级:交流/直流600伏
    - 电流等级:最大7.5安培(具体见电气电流等级表)
    - 环境规格
    - 工作温度范围:-40°C至+85°C(-40°F至+185°F)
    - 盐雾测试:当连接时,能承受300小时盐雾测试
    - 防水等级:IP67,连接状态下防尘防水
    - 材料规格
    - 后壳:热塑性材料,UL 94HB,黑色
    - 接触点:铜合金,镍镀金
    - 卡口环:热塑性材料,UL 94HB,黑色
    - 密封圈:弹性体,黑色
    - 电缆密封套/应力缓解装置:弹性体,黑色
    - 六角螺母:热塑性材料,UL 94HB,黑色
    - O型圈:弹性体,黑色
    - 壳体:热塑性材料,UL 94HB,黑色
    - 选配防尘帽:弹性体,黑色
    - 认证
    - UL认证文件号E15082
    - CSA认证文件号181200
    - RoHS合规
    - REACH合规

    产品特点和优势


    - 紧凑设计:多达7个接触点,适合空间受限的应用场合。
    - 高防护等级:IP-67防护等级,确保在恶劣环境下保持良好的电气性能。
    - 轻量化设计:采用全塑料材质,减轻重量,方便安装和使用。
    - 多种标准选项:提供多种接触点配置,满足不同设计需求。
    - 定制化电缆组件:可根据客户需求提供定制化的电缆组件。
    - UL认证:确保符合严格的安全和性能标准。

    应用案例和使用建议


    应用案例:
    - 仪器仪表:用于各类测量设备中的信号传输。
    - 医疗设备:确保在高精度要求下的稳定性和可靠性。
    - 照明:提供安全可靠的电源连接。
    - GPS定位设备:确保在户外复杂环境中的信号传输。
    - 数据采集系统:实现高效的数据传输和记录。
    - 一般工业电子应用:广泛应用于各类工业控制和自动化设备。
    使用建议:
    - 在选择接触点时,需根据实际应用需求和电缆尺寸进行合理搭配。
    - 在安装过程中,务必按照制造商提供的安装指南进行操作,确保连接稳固且符合规范。
    - 定期检查连接器状态,如有损坏应及时更换,避免影响设备正常运行。

    兼容性和支持


    - 兼容性:MICRO-CON-X® 2-7 与其他标准连接器具有良好的兼容性,可用于不同类型的电缆和设备之间。
    - 支持与维护:制造商提供详细的技术文档和支持服务,用户可以通过官方渠道获得相关技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何选择合适的接触点?
    - A: 参考电气电流等级表,并根据实际应用需求和电缆尺寸进行选择。
    - Q: 如何确保连接稳固?
    - A: 在安装过程中,需确保连接锁紧到位,并定期检查是否有松动迹象。
    - Q: 如何进行日常维护?
    - A: 定期清洁连接器表面,避免灰尘和水分进入,同时检查电缆连接部分是否有破损现象。

    总结和推荐


    MICRO-CON-X® 2-7 是一款集紧凑设计、高防护等级和多功能性于一体的高性能连接器。它不仅满足了工业电子应用领域的多样化需求,而且在质量和可靠性方面表现优异。鉴于其出色的表现,我们强烈推荐此款产品用于各类需要高可靠性和高性能连接的场合。

18282-2PG-311参数

参数
颜色 黑色
端接 焊盘
额定电流 7.5A
外壳材料 Thermoplastic
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
长*宽*高 33.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

18282-2PG-311厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

18282-2PG-311数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 18282-2PG-311 18282-2PG-311数据手册
