7281-8PG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 8pin Polyamide (PA),Nylon 5.6A 金 黑色 通孔安装,隔板安装,面板安装 20.6mm(高度)
供应商型号: ES-7281-8PG-300
供应商: 海外现货
标准整包数: 1

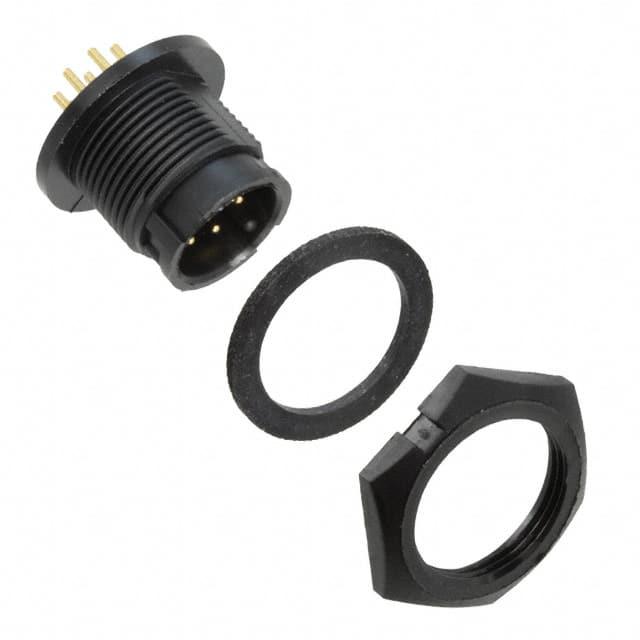

SWITCHCRAFT 圆形连接器 7281-8PG-300

7281-8PG-300概述


    产品简介


    产品类型: 微型现场安装连接器(Micro-Con-X® Field Installable Connectors)
    主要功能: Micro-Con-X® 系列连接器是一种低成本、高性能的现场可安装连接器,适用于室内及室外各种严苛环境的应用。它能够为仪器仪表、医疗设备、汽车测试设备、计算机外围设备、记录仪器等多种工业应用提供可靠且经济的电源连接。
    应用领域:
    - 测试仪器与测量设备
    - 通信系统
    - 数据处理设备
    - 娱乐装置
    - 实验室设备
    - 医疗分析设备
    - 汽车测试设备
    - 农业设备
    - 船舶与航空电子设备
    - 食品加工设备

    技术参数


    - 额定电流范围: 3.0 至 7.5A
    - 额定电压: 600V
    - 导体尺寸: 20 至 24 AWG
    - 工作温度范围: -40°C 至 +115°C (-40°F 至 +239°F)
    - 防水等级: NEMA 6P, 13; IEC IP67
    - 机械寿命: 最小300次插拔循环
    - 防振动特性: 连接环具有锁定功能以防止松动
    - 耐腐蚀性: 经过300小时盐雾试验的接触点

    产品特点和优势


    - 高性价比: 所有部件均为塑料制造,比金属连接器更具成本效益,但性能和质量不打折扣。
    - 坚固耐用: 塑料材质抗腐蚀、绝缘性能强,能承受剧烈冲击。
    - 防护性强: 配备防尘盖、垫圈和接口密封圈,确保连接器在恶劣环境下的可靠性和持久性。
    - 安装简便: 现场可安装,方便在现有电缆上进行维护和替换。
    - 高密度设计: 支持2至3个#20规格的接触点。

    应用案例和使用建议


    - 实验室仪器: 在实验室环境中,连接器的防水等级确保了其在潮湿环境下工作的稳定性。
    - 医疗分析设备: 由于其高密度和可靠的电气特性,它特别适合医疗设备的应用。
    - 农业设备: 高强度的机械结构使其能够在户外农业设备中安全使用。
    使用建议:
    - 确保选择正确的电缆直径以匹配连接器的规格。
    - 使用指定的封圈和垫圈以确保防水效果。
    - 在极端温度下使用时,咨询工厂了解更高的温度要求。

    兼容性和支持


    Micro-Con-X® 系列连接器可与多种电缆和其他设备配合使用,制造商提供了详细的兼容性指南和现场技术支持。

    常见问题与解决方案


    - 问题: 连接器无法正确插入。
    - 解决方案: 检查是否选择了正确的电缆直径,并确认连接器与电缆之间的接触良好。

    - 问题: 电缆拉出问题。
    - 解决方案: 使用配套的防尘盖和锁紧装置,以防止电缆从连接器中意外拉出。

    总结和推荐


    综上所述,Micro-Con-X® 系列连接器凭借其高性能、低成本、易于安装的特点,在多种应用场景中表现出色。它不仅能满足日常使用的可靠性要求,还具有强大的环境适应能力。强烈推荐这款连接器用于需要高度可靠和灵活连接的工业项目。
    如果你正在寻找一种经济实惠且高效的连接解决方案,Micro-Con-X® 系列连接器将是你的理想选择。

7281-8PG-300参数

参数
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 8pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
长*宽*高 20.6mm(高度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

7281-8PG-300厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

7281-8PG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 7281-8PG-300 7281-8PG-300数据手册

7281-8PG-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
