首页  >  产品百科  >  6280-8SG-318

6280-8SG-318

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 8pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 33.4mm(长度)
供应商型号: 3783218
供应商: element14
标准整包数: 1

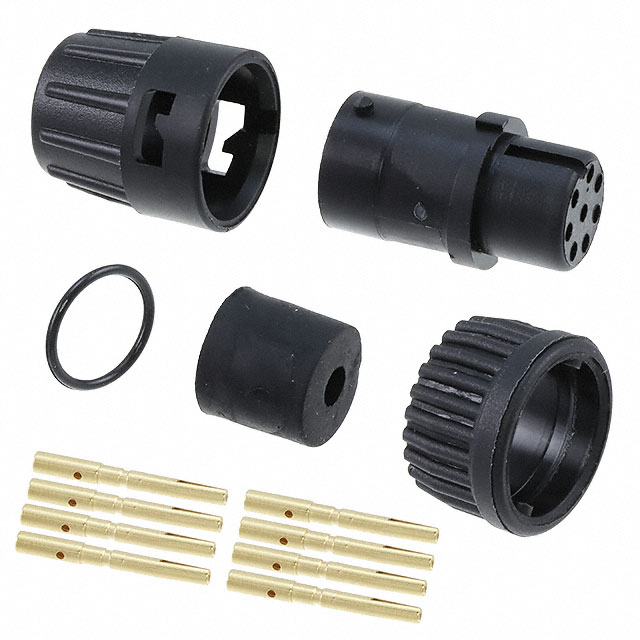

SWITCHCRAFT 圆形连接器 6280-8SG-318

6280-8SG-318概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS

    产品简介


    MINI-CON-X® 系列是专为现场安装设计的连接器,广泛应用于电缆组件、设备互连及特殊场合下的连接需求。这些连接器以其紧凑的设计、可靠的连接能力和广泛的电缆直径适用范围而著称。它们适用于各种环境,无论是工业自动化、通信系统还是医疗设备,都能提供稳定且高效的电气性能。

    技术参数


    - 额定电流与电压:4.8A 至 13.0A,最大电压 600V。
    - 导体尺寸:#16 接触点,适用于 16 到 18 AWG 导线;#20 接触点,适用于 20 到 24 AWG 导线。
    - 配置:最多可配置 2 至 5 个 #16 接触点,或 2 至 8 个 #20 接触点。
    - 认证:UL 认证(文件号 E138878),250V;CSA 认证(文件号 LR89277),600V。
    - 环境温度范围:-55°C 至 +125°C(-67°F 至 +257°F)。
    - 机械耐久性:最少 300 次插拔循环,无机械或电气故障。
    - 防水等级:NEMA 6P,IP67。

    产品特点和优势


    MINI-CON-X® 系列连接器拥有许多独特的功能和优势:
    - 快速安装:设计用于现场安装,无需复杂的工具或专业知识即可完成连接。
    - 高可靠性:通过了 300 小时盐雾测试,确保在严苛环境中长期使用不损坏。
    - 多用途兼容性:可以用于电缆对电缆、电缆对面板等多种应用场景。
    - 环境适应性强:工作温度范围宽广,适合极端气候条件。

    应用案例和使用建议


    MINI-CON-X® 连接器在多种应用中得到了广泛验证,例如工业自动化设备、机器人手臂、通信网络系统等。为了获得最佳效果,建议遵循以下使用建议:
    - 安装前检查:确保所有组件正确无误,特别是电缆规格要与连接器匹配。
    - 环境选择:根据实际应用场景选择合适的防护等级和材料。
    - 定期维护:定期检查连接器的紧固情况和接触状态,避免松动导致的电气故障。

    兼容性和支持


    MINI-CON-X® 连接器可以与其他标准电缆和电子设备无缝对接,具有很高的兼容性。此外,制造商还提供了全面的技术支持,包括定制化的设计和制造服务,以满足特定客户需求。

    常见问题与解决方案


    - 问题:插拔过程中连接不稳定。
    - 解决办法:检查并确保耦合环锁定到位,必要时可尝试拧紧六角螺母。
    - 问题:接触不良。
    - 解决办法:重新压接导线,确保接触点清洁且没有氧化。
    - 问题:温度波动导致连接失效。
    - 解决办法:选择更高耐温等级的连接器型号,或采用额外的绝缘保护措施。

    总结和推荐


    MINI-CON-X® 系列连接器以其紧凑的设计、高可靠性及广泛的适用范围,在众多行业中得到了广泛应用。无论是工业自动化还是通信系统,它都能提供稳定的连接解决方案。考虑到其优异的性能和广泛的适用性,强烈推荐在各类工业和商业应用中使用这款连接器。

6280-8SG-318参数

参数
针脚数 8pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
长*宽*高 33.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

6280-8SG-318厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6280-8SG-318数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6280-8SG-318 6280-8SG-318数据手册

6280-8SG-318封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 100.23
10+ ¥ 88.85
100+ ¥ 77.46
1000+ ¥ 63.04
库存: 31
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 100.23
直接购买
加入购物车
