3280-6SG-3DC

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 502-3280-6SG-3DC
供应商: Mouser
标准整包数: 1

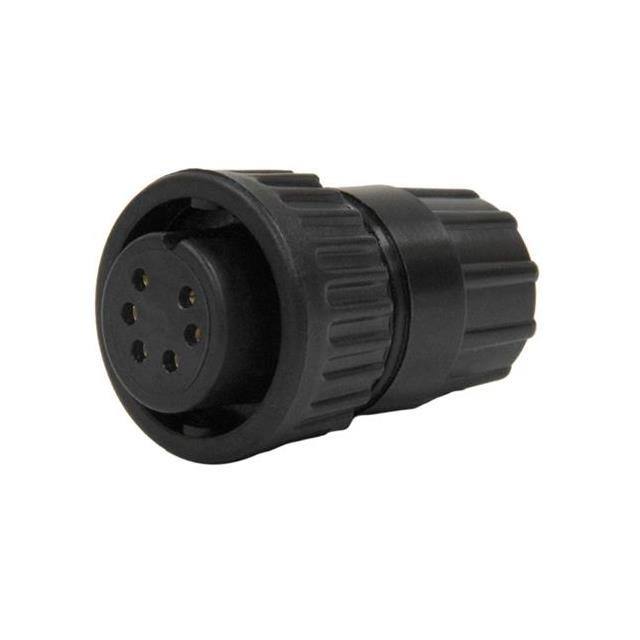

SWITCHCRAFT 圆形连接器 3280-6SG-3DC

3280-6SG-3DC概述


    产品简介


    Micro-Con-X® 系列连接器是一种高度耐用的现场可安装连接器,适用于多种工业应用,包括自动化系统、通信设备、传感器及医疗设备等。这种连接器设计用于提供可靠的电力和信号传输,能够在恶劣环境下保持性能稳定。它们具有2到3个触点,并且可以支持电缆到电缆、面板到电缆等多种接线方式。

    技术参数


    以下是 Micro-Con-X® 系列连接器的主要技术规格:
    - 电流范围:3.0至7.5A
    - 电压范围:600V
    - 导体尺寸:20至24AWG
    - 触点配置:2和3个#20触点
    - 认证:UL认证(E150822)、CSA认证(181200)
    - 温度范围:-40°C至+115°C(-40°F至+239°F)
    - 耐盐雾时间:300小时
    - 防水等级:NEMA 6P, 13; IEC IP67
    - 机械寿命:至少300次插拔循环

    产品特点和优势


    Micro-Con-X® 系列连接器的优势在于其高度的可靠性、紧凑的设计以及广泛的适用性。以下是其独特功能:
    - 高强度材料:由UL认可的尼龙和黄铜材料制成,确保长期使用寿命和耐用性。
    - 优异的电气性能:额定电流高,适用于多种应用。
    - 防水防尘:符合NEMA 6P和IEC IP67标准,适用于严苛的环境条件。
    - 现场安装简便:无需特殊工具即可在现场进行安装和维修。

    应用案例和使用建议


    Micro-Con-X® 系列连接器已在多个领域得到广泛应用,如汽车测试设备、医疗器械和户外音响设备。为了进一步提高其性能,建议如下:
    - 正确选择接触器数量:根据实际需要选择2个或3个接触器,以平衡空间需求和成本。
    - 定期检查密封件:确保所有密封件完好无损,避免水分进入导致故障。

    兼容性和支持


    - 兼容性:适用于多种电缆尺寸,最大电缆外径为0.280英寸(7.1mm)。
    - 支持服务:Conxall提供专业的技术支持和定制化服务,可根据客户需求提供特定的电缆组件和连接器解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 密封圈破损 | 检查并更换密封圈 |
    | 插拔困难 | 使用合适的力矩扳手拧紧螺母 |
    | 接触不良 | 清理触点,确保连接紧密 |

    总结和推荐


    总体来说,Micro-Con-X® 系列连接器是一款性能优异的产品,适用于多种复杂的应用环境。其高度可靠性和便捷的现场安装特性使其在市场上具备很强的竞争力。强烈推荐给需要高性能连接解决方案的用户。
    本文档仅供参考,详细的技术参数和认证信息请参阅产品技术手册。

3280-6SG-3DC参数

参数
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3280-6SG-3DC厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

3280-6SG-3DC数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 3280-6SG-3DC 3280-6SG-3DC数据手册

3280-6SG-3DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 10.7136 ¥ 90.5299
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
