6282-5PG-311

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 5pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 33.4mm(长度)
供应商型号: ES-6282-5PG-311
供应商: 海外现货
标准整包数: 1

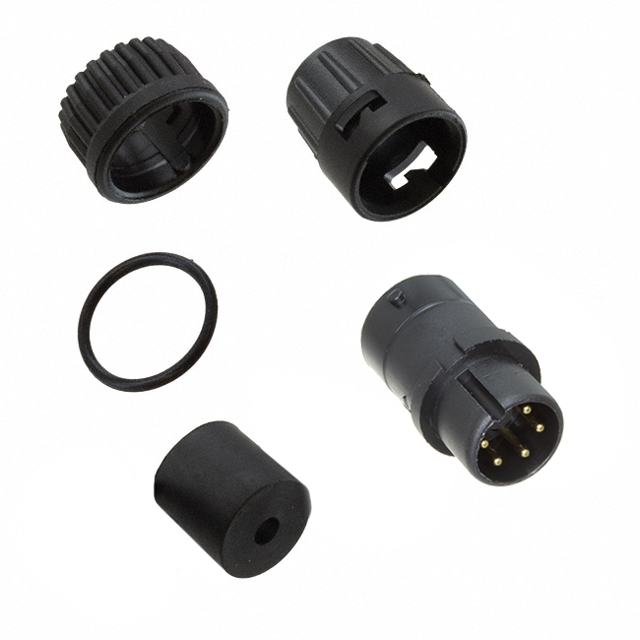

SWITCHCRAFT 圆形连接器 6282-5PG-311

6282-5PG-311概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册解析

    1. 产品简介


    产品类型:MINI-CON-X® 系列是一款设计精良的现场可安装式连接器及定制电缆组件。它专为严苛环境下的工业应用而设计,具有高可靠性、防水防尘特性以及多种配置选择。
    主要功能:该系列产品可用于电缆对电缆、面板安装、电缆插头等不同连接方式,支持快速可靠的电连接。
    应用领域:适用于航空航天、汽车制造、工业自动化、军事设备以及任何需要高性能电气连接的场合。

    2. 技术参数


    以下是产品的关键技术规格:
    | 参数名称 | 值 |

    | 接触电流(最大) | 4.8A 至 13.0A |
    | 工作电压 | 600V |
    | 导体尺寸 | #16 至 #24 AWG |
    | 接触点数量 | 2 至 8 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 防护等级 | NEMA 6P, 13; IEC IP67 |
    | 机械耐久性 | ≥300 次插拔循环无失效 |
    支持的电气特性:
    - 插针/插孔:黄铜镀金镍,接触电阻低。
    - 绝缘材料:UL 认证尼龙,耐高温高压。
    - 配套密封圈:三元乙丙橡胶(Santoprene),提供卓越的密封性能。

    3. 产品特点和优势


    特点:
    - 模块化设计:允许用户根据需求自由组合不同类型的接头和电缆组件。
    - 高防护能力:具备出色的防水、防尘性能,满足恶劣环境要求。
    - 易于安装:无需焊接即可完成现场安装,节省时间和成本。
    - 定制化服务:可根据客户需求提供特殊规格的产品。
    优势:
    - 提供比传统连接器更高的可靠性和稳定性。
    - 广泛兼容性,适用于各种复杂应用场景。
    - 减少了安装和维护成本,提高了系统整体效率。

    4. 应用案例和使用建议


    典型应用:
    - 航空航天中的飞行控制系统。
    - 工业自动化中的机器人手臂信号传输。
    - 军事设备中的高可靠通信链路。
    使用建议:
    - 在潮湿或多尘环境中使用时,请确保所有接口都正确安装并密封良好。
    - 定期检查连接器的状态,以防止长期暴露于极端条件下的潜在老化问题。
    - 对于高振动环境,建议结合振动保护装置使用。

    5. 兼容性和支持


    兼容性:
    - MINI-CON-X® 系列支持广泛的电缆直径范围(0.09” 至 0.25”),适合多种电缆类型。
    - 与其他标准的电缆组件完全兼容,便于集成到现有系统中。
    厂商支持:
    - 提供详尽的技术文档和技术支持。
    - 可接受定制化订单,具体设计咨询请联系工厂。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保锁定环已完全旋转到位 |
    | 密封效果不佳 | 检查密封圈是否破损或未正确安装 |
    | 接触电阻过高 | 清洁接触表面并重新压接插针 |

    7. 总结和推荐


    综合评估:
    MINI-CON-X® 系列凭借其卓越的耐用性、广泛的适用性和灵活的定制选项,在市场上占据领先地位。无论是追求性能还是成本效益,这款产品都能满足大多数用户的期望。
    推荐:
    强烈推荐给需要高性能连接解决方案的专业人士,尤其是那些面对复杂环境挑战的应用场景。MINI-CON-X® 系列无疑是您值得信赖的选择!

6282-5PG-311参数

参数
针脚数 5pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
长*宽*高 33.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

6282-5PG-311厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6282-5PG-311数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6282-5PG-311 6282-5PG-311数据手册

6282-5PG-311封装设计

查看详情并下载
Symbol
Footprint
3D Model
