首页  >  产品百科  >  EN2C2F20G2

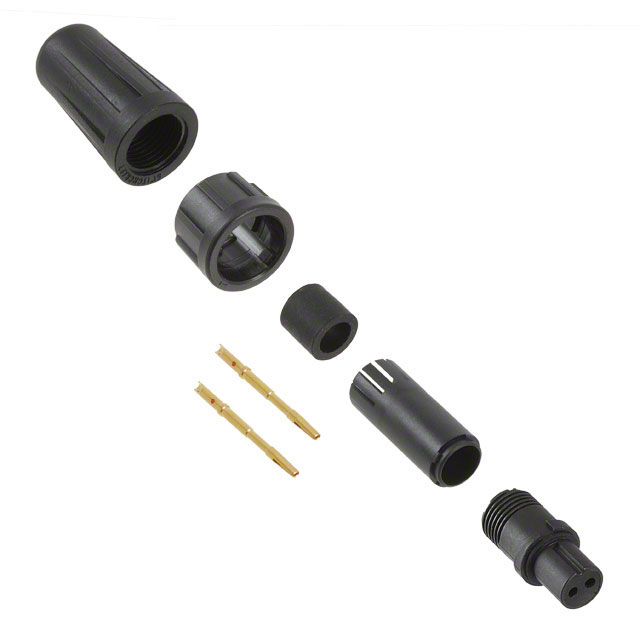

EN2C2F20G2

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 2pin Thermoplastic 3.5A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: SC1675-ND
供应商: Digi-Key
标准整包数: 1
SWITCHCRAFT 圆形连接器 EN2C2F20G2

EN2C2F20G2概述


    产品简介


    产品名称: EN2C系列连接器
    产品类型: 高可靠性的电连接器
    主要功能: EN2C系列连接器主要用于电线连接,适用于各种工业和商业应用。该系列连接器设计用于多种接触点配置(2至7个接触点),以满足不同需求。其出色的机械特性和电气特性使其成为电子设备中的关键组件。
    应用领域:
    - 工业控制
    - 通信设备
    - 自动化系统
    - 测试与测量设备

    技术参数


    - 接触点数量: 2-7个接触点
    - 导线尺寸范围: #20, #22, #24, #26 AWG
    - 电压额定值: 250V AC/DC(双接触点);125V AC/DC(三至七接触点)
    - 绝缘电阻: 最小1000 MΩ
    - 接触电阻: 最大10 mΩ
    - 电流额定值:
    - #20导线: 3.5 - 7 A
    - #22导线: 1.5 - 5 A
    - #26导线: 0.5 - 3 A
    - 工作温度范围: -40°C至+85°C
    - 防水等级: NEMA 250 (6P), IP16, IP18, IP66, IP67, IP68 (符合IEC60529标准)
    - 抗盐雾腐蚀: MIL-STD 202G Method 101E
    - 热冲击: MIL-STD 202G Method 107G
    - 振动: MIL-STD 202G Method 201A

    产品特点和优势


    - 多接触点配置: 可根据需要选择2至7个接触点,灵活适应不同的应用需求。
    - 高可靠性: 具备良好的机械强度和电气性能,能够在极端环境中保持稳定。
    - 广泛的兼容性: 支持多种导线尺寸,便于集成到不同的电子系统中。
    - 耐用性强: 材料选用高质量铜合金,保证长期使用寿命。
    - 环境适应性强: 拥有多项严格的环境测试认证,如IP等级、抗盐雾、热冲击等。

    应用案例和使用建议


    应用场景:
    - 在工业自动化控制系统中,用于传输信号和电源。
    - 在通信设备中,作为连接接口,确保信号的稳定传输。
    - 在医疗设备中,为传感器和控制器提供可靠的连接。
    使用建议:
    - 在安装前,确保所有导线均已正确剥皮并进行预处理。
    - 使用合适的工具进行压接或焊接,确保接触良好。
    - 定期检查连接器的密封件,确保其在恶劣环境下仍能正常工作。
    - 对于特殊应用环境,如高温或高湿度,可考虑使用额外的防护措施。

    兼容性和支持


    EN2C系列连接器与其他SWITCHCRAFT品牌的电子元器件高度兼容。制造商提供了详尽的技术支持文档和售后服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    问题1: 连接器安装后出现接触不良。
    解决方法: 检查接触点是否完全插入,确认导线压接或焊接是否牢固。
    问题2: 连接器在高温环境下使用时,信号传输不稳定。
    解决方法: 确保使用符合要求的材料,考虑添加散热装置或使用耐高温导线。
    问题3: 密封件损坏导致进水。
    解决方法: 定期检查密封件的状态,如有损坏及时更换。

    总结和推荐


    综合评估:
    EN2C系列连接器以其高可靠性和广泛的兼容性,在工业和商业应用中表现出色。其独特的设计和严格的质量控制,确保了其在复杂环境下的稳定性。
    推荐:
    鉴于其优越的性能和适用范围,强烈推荐EN2C系列连接器用于各种需要高性能连接的电子设备。

EN2C2F20G2参数

参数
端接 焊盘
额定电流 3.5A
外壳材料 Thermoplastic
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 散装

EN2C2F20G2厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

EN2C2F20G2数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT EN2C2F20G2 EN2C2F20G2数据手册

EN2C2F20G2封装设计

查看详情并下载
Symbol
Footprint
3D Model
