3280-7PG-318

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Plug 7pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 33.6mm(长度)
供应商型号: ES-3280-7PG-318
供应商: 海外现货
标准整包数: 1

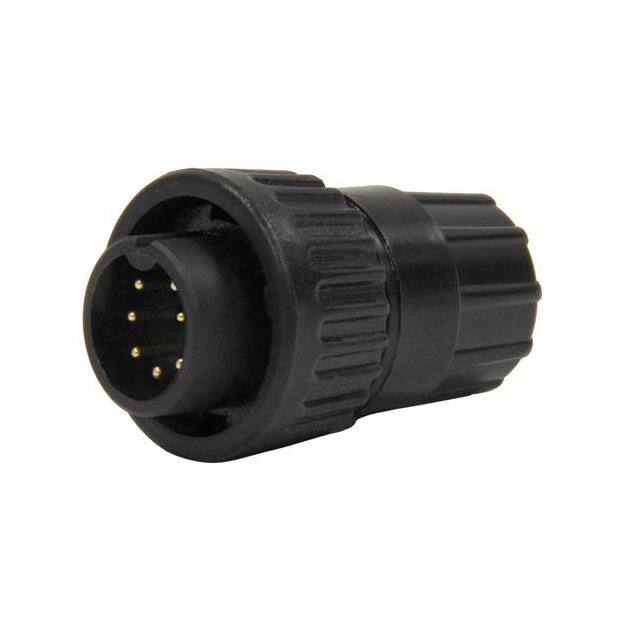

SWITCHCRAFT 圆形连接器 3280-7PG-318

3280-7PG-318概述


    产品简介


    Micro-Con-X® 系列是一种可现场安装的连接器,广泛应用于多种工业和汽车应用场景。这种连接器以其耐用性和可靠性著称,特别适合那些需要高密度接口的应用场景。Micro-Con-X® 可以提供2到3个接触点,确保了设备之间的高效电力传输和信号传递。

    技术参数


    - 额定电流:3.0 至 7.5A
    - 电压等级:600V
    - 导体尺寸:20至24 AWG
    - 认证:UL 认证(文件号 E150822),CSA 认证(文件号 181200)
    - 材料规格:
    - 接触点:黄铜,镀金镍
    - 胶圈和密封件:三元乙丙橡胶
    - 连接环:尼龙,UL 认证
    - 连接器外壳:尼龙,UL 认证
    - 机械规格:
    - 耐用性:至少300次插拔无机械或电气故障
    - 振动:具有锁紧功能,防止松脱
    - 扭矩:所有系列的六角螺母能够承受10-12英寸磅的紧固扭矩
    - 电气规格:
    - 电压:600V
    - 电流:具体请参考电气电流等级表(页码27)
    - 环境规格:
    - 温度范围:-40°C至+115°C
    - 腐蚀测试:300小时盐雾试验
    - 防水等级:NEMA 6P,13;IEC IP67

    产品特点和优势


    - 高可靠性:通过超过300次插拔测试,确保连接稳定可靠。
    - 高密度设计:适用于需要高密度接口的应用场景。
    - 耐腐蚀性强:接触点经过镀金镍处理,增强了抗腐蚀性能。
    - 防水防尘:达到NEMA 6P和IEC IP67标准,适合户外使用。
    - 适用温度范围广:可在极端温度环境下正常工作。

    应用案例和使用建议


    Micro-Con-X® 系列连接器广泛应用于工业自动化、汽车制造、医疗设备等领域。例如,在工业自动化系统中,这些连接器用于传感器和执行器之间的连接,确保数据传输的稳定性。对于使用该连接器的系统,建议在安装过程中注意密封和防护措施,特别是在潮湿或多尘环境中使用时。

    兼容性和支持


    Micro-Con-X® 系列可以与其他标准连接器配合使用,如与电缆对接或面板安装。制造商提供了全面的支持和服务,包括现场安装指导和售后服务,确保客户能够充分利用产品的优势。

    常见问题与解决方案


    1. 问题:连接器在使用过程中出现松动。
    - 解决方案:检查并重新紧固连接器的六角螺母,确保扭矩符合要求。
    2. 问题:连接器无法插入。
    - 解决方案:确认插入方向正确,并检查是否有异物阻碍。
    3. 问题:连接器过热。
    - 解决方案:检查连接器的工作电流是否超出额定值,适当降低负载或更换更大容量的连接器。

    总结和推荐


    Micro-Con-X® 系列连接器以其高可靠性、宽温工作范围和良好的防水防尘性能在众多应用场景中表现出色。建议在需要高密度接口和恶劣环境下的应用场景中使用。制造商提供的专业支持和售后服务也是一大优势。因此,对于需要高性能连接器的应用,Micro-Con-X® 是一个值得推荐的选择。

3280-7PG-318参数

参数
颜色 黑色
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
长*宽*高 33.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3280-7PG-318厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

3280-7PG-318数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 3280-7PG-318 3280-7PG-318数据手册

3280-7PG-318封装设计

查看详情并下载
Symbol
Footprint
3D Model
