23282-31PG-350

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Switchcraft 圆形连接器插头, MEGA-CON-X系列, 31芯, 电缆安装, 焊接, IP67
供应商型号: 7335479
供应商: 海外现货
标准整包数: 1

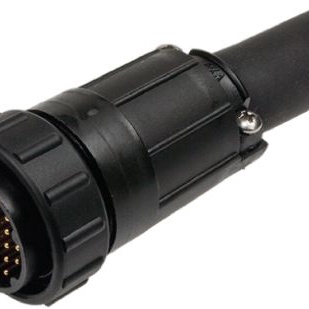

SWITCHCRAFT 圆形连接器 23282-31PG-350

23282-31PG-350概述

    Mega-Con-X Cable Connector 技术手册

    产品简介


    Mega-Con-X电缆连接器是一种适用于工业和专业音频/广播产品的高可靠性的连接解决方案。该连接器最多可配置至31个20号针/孔。它可以根据需求提供快速连接型或螺纹型耦合。Mega-Con-X电缆连接器符合NEMA 6P标准,确保在结合状态下提供卓越的防水防尘性能。这种连接器广泛应用于工业自动化、音频/视频设备、通信系统及其它需要高性能电气连接的应用场景。

    技术参数


    - 额定值:0.9至2.3A,600V
    - 导体尺寸:20至24 AWG
    - 结构配置:31个20号接触点
    - 认证:
    - UL认可文件#E150822 - 600V AC/DC
    - CSA认证文件#181200 - 600V
    - UL温度:最高75℃
    - 不适用于电流中断

    产品特点和优势


    Mega-Con-X电缆连接器的独特之处在于它的耐用性,可经受至少300次的插拔操作而不会出现机械或电气故障。连接器采用自锁式耦合环设计,能够有效防止在振动环境下连接松动或分离。此外,其所有金属部件(如螺丝、接触点)均采用不锈钢材料制成,具有出色的耐腐蚀性。这种连接器不仅具有高度的机械稳定性,还具有优秀的电气性能和环境适应性,使其成为各种恶劣条件下的理想选择。

    应用案例和使用建议


    Mega-Con-X电缆连接器适用于多种应用场景,例如工业自动化控制柜内部的连接、专业音频系统的多通道信号传输、电信设备的数据线缆接口等。对于用户来说,在使用过程中应注意确保连接器与导体之间的正确匹配,以避免接触不良或电流过载问题。同时,鉴于其较高的存储温度范围(-40℃至+115℃),建议在极端环境条件下使用时与制造商进行确认,以获取最佳安装指导。

    兼容性和支持


    Mega-Con-X电缆连接器具备良好的互换性,可以与市场上大多数同类产品无缝对接。制造商提供详细的技术文档和在线支持资源,用户可以通过访问官方网站获得最新的产品手册和技术资料。此外,厂商还承诺为购买的产品提供全面的售后支持服务,涵盖维修、更换及技术咨询等方面的需求。

    常见问题与解决方案


    - 问题:连接器在频繁插拔后容易出现接触不良现象。
    - 解决方法:检查连接器是否正确对齐,并适当调整压紧力度;如有必要,重新安装密封圈并重新锁定。

    - 问题:在高温环境中运行时,连接器可能出现热膨胀导致接触失效。
    - 解决方法:避免将连接器长时间暴露于极端高温环境下;根据需要咨询厂家以获取更高级别的温度适应版本。

    总结和推荐


    综上所述,Mega-Con-X电缆连接器凭借其卓越的电气性能、高耐久性和广泛的适用性,在多个关键应用领域展现出强大的竞争力。其紧凑的设计和坚固的结构使其非常适合用于那些需要稳定可靠的电力和信号传输的应用场合。如果您正在寻找一款能够在复杂且苛刻的工作环境中保持高效运作的连接解决方案,那么Mega-Con-X无疑是一个值得考虑的选择。强烈推荐给对连接器质量和可靠性有较高要求的客户群体。

23282-31PG-350参数

参数
额定电流 2.3A
外壳材料 Polyamide (PA),Nylon
针脚数 31pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
端接 焊盘
长*宽*高 90.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

23282-31PG-350厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

23282-31PG-350数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 23282-31PG-350 23282-31PG-350数据手册

23282-31PG-350封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 348.306
10+ ¥ 341.338
50+ ¥ 334.508
100+ ¥ 327.8162
250+ ¥ 321.2624
库存: 70
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 348.3
