首页  >  产品百科  >  W3282-10SG-535

W3282-10SG-535

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 10pin Thermoplastic 金 黑色 导线安装,自由悬挂,通孔安装 42.5mm(长度)
供应商型号: 3296347
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 W3282-10SG-535

W3282-10SG-535概述


    产品简介

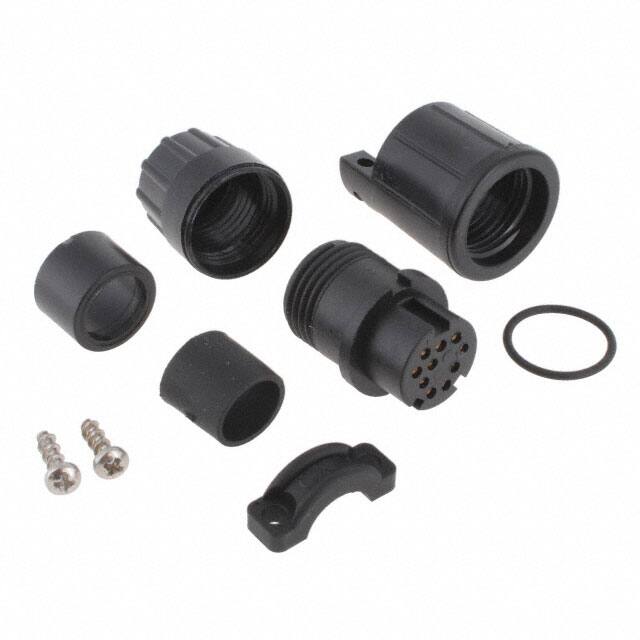

    W3282 系列电缆连接器套件 是一款专为工业和户外应用设计的多芯电缆连接器。该产品采用E-key设计,并具备出色的防水防尘能力,确保在恶劣环境下的可靠连接。W3282 系列连接器主要提供10到12个 #20 规格的焊杯式插座接触点,适用于各种工业设备、通讯系统和户外监控装置。

    技术参数


    - 型号: W3282-1XSG-5XX(W)
    - 尺寸:
    - 长度: 42.5 mm
    - 直径: 28.7 mm (翼型耦合环选项)
    - 材料:
    - 外壳: 黑色UV热塑性材料
    - 密封圈: 橡胶
    - 螺丝: 不锈钢
    - 接触点: 黑色镀金焊杯, #20规格
    - 温度范围: -40°C 到 +85°C
    - 防护等级: IP67 (防水防尘)
    - 接线方式: 焊杯式插座接触点
    - 插针数量: 10到12个
    - 适配电缆直径:
    - W3282-1XSG-518(W): 4.6mm - 5.1mm
    - W3282-1XSG-521(W): 5.3mm - 5.8mm
    - W3282-1XSG-524(W): 6.1mm - 6.8mm
    - W3282-1XSG-528(W): 7.1mm - 7.4mm
    - W3282-1XSG-530(W): 7.6mm - 8.1mm
    - W3282-1XSG-535(W): 8.9mm - 10.2mm

    产品特点和优势


    W3282 系列连接器具有以下显著特点:
    - 防水防尘: 达到IP67标准,能在极端环境下保持稳定可靠的连接。
    - 耐用材料: 使用不锈钢螺丝和黑色UV热塑性外壳,提升产品的抗腐蚀性和耐候性。
    - 多接触点设计: 10到12个 #20规格的焊杯式插座接触点,确保信号传输的稳定性和可靠性。
    - 易于安装: 带有标准或翼型耦合环,便于快速安装和拆卸。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备: 如机器人、传送带控制系统。
    - 通讯设备: 如基站、无线通讯设备。
    - 户外监控系统: 如安全摄像头、交通监控设备。
    使用建议:
    - 在选择电缆直径时,确保选用合适的套件型号(如 W3282-1XSG-5XX(W))以确保最佳匹配。
    - 在安装过程中,注意翼型耦合环的正确位置,以保证连接器的防水密封性能。
    - 定期检查连接器和电缆的连接情况,确保无松动或损坏。

    兼容性和支持


    W3282 系列连接器设计为通用型产品,可与其他标准电缆和设备配套使用。厂家提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案: 检查耦合环是否正确安装并紧固。如有需要,更换新的密封圈或清洗接触点。
    2. 防水效果不佳:
    - 解决方案: 确保所有部件安装到位,并重新测试防水性能。必要时更换损坏的密封圈。
    3. 接触不良:
    - 解决方案: 检查接触点是否有氧化或损伤。如有需要,进行清洁或更换接触点。

    总结和推荐


    W3282 系列电缆连接器套件以其卓越的防水防尘性能、耐用的材料和多接触点设计,成为工业和户外应用的理想选择。其广泛的应用范围和简便的安装过程使其在市场上具有很强的竞争优势。对于需要在恶劣环境中保持可靠连接的场合,强烈推荐使用W3282 系列连接器。

W3282-10SG-535参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Thermoplastic
针脚数 10pin
长*宽*高 42.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

W3282-10SG-535厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

W3282-10SG-535数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT W3282-10SG-535 W3282-10SG-535数据手册

W3282-10SG-535封装设计

查看详情并下载
Symbol
Footprint
3D Model
