5182-3PG-515

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 3pin Polyamide (PA),Nylon 1.95A~23A 金 黑色 导线安装,自由悬挂,通孔安装 44.2mm(长度)
供应商型号: ES-5182-3PG-515
供应商: 海外现货
标准整包数: 1

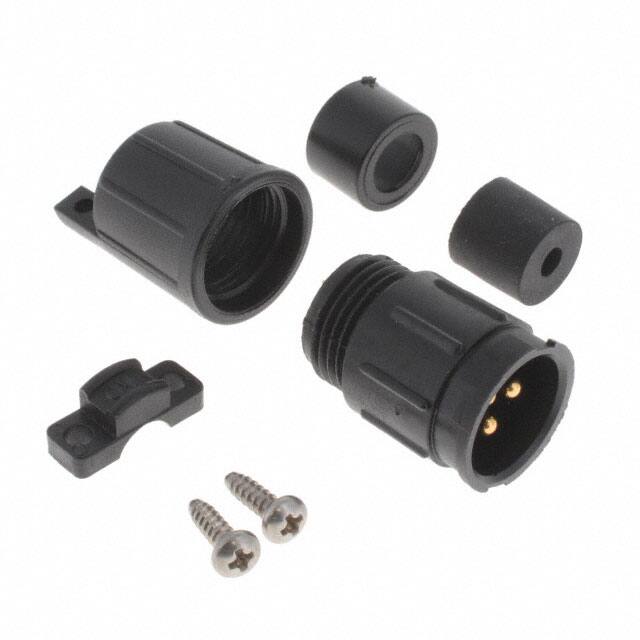

SWITCHCRAFT 圆形连接器 5182-3PG-515

5182-3PG-515概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS

    产品简介


    MULTI-CON-X®系列是专为现场安装设计的高性能连接器系统,适用于多种复杂的应用环境。这些连接器提供了Cable Pin、Cable Socket和Panel Mount等多种形式,可用于电缆对电缆、面板和电缆对面板之间的连接。典型应用包括工业自动化、电信基础设施和高可靠性工程系统。这些连接器具备良好的耐久性和环境适应性,确保在严苛环境下依然能够可靠运行。

    技术参数


    - 额定电流: 1.95 A 至 23.0 A
    - 额定电压: 600 V
    - 导体尺寸: #12 (12至14 AWG), #16 (16至18 AWG), #20 (20至24 AWG)
    - 配置:
    - 2至4个#12接触点
    - 4至6个#16接触点
    - 4至9个#20接触点
    - 认证:
    - UL 认证 (File #E138878 - 250V)
    - CSA 认证 (File #LR89277 - 600V)

    产品特点和优势


    1. 耐用性强: 最少300次插拔循环,不会出现机械或电气故障。
    2. 环境适应性高: 工作温度范围为-55°C至+125°C,能够经受住300小时的盐雾测试。
    3. 防振动: 联接环具有锁定功能,防止松动或分离。
    4. 易于安装: 提供多种样式和接口,方便不同应用场景的安装。
    5. 防护等级高: 达到NEMA 6P和IEC IP67标准,适用于室外和高湿度环境。

    应用案例和使用建议


    应用案例:
    - 在一个自动化生产线中,使用MULTI-CON-X®连接器进行高压电缆的连接,保证了系统的稳定性和安全性。
    - 在一个户外通信基站中,使用这些连接器将信号电缆与电源电缆连接,确保通信畅通无阻且不受恶劣天气影响。
    使用建议:
    - 在高温或低温环境中使用时,应特别注意电缆的选型和保护措施。
    - 安装过程中要确保连接器插拔到位,避免因安装不当导致接触不良。

    兼容性和支持


    - 兼容性: MULTI-CON-X®连接器与同一系列的产品具有良好的互换性,可用于不同类型的电缆和面板。
    - 支持和维护: 厂商提供详细的安装指南和技术支持服务,确保客户能够正确使用并进行必要的维护。

    常见问题与解决方案


    1. 问题: 插头和插座无法完全插入。
    - 解决方案: 检查插头和插座是否清洁,确保没有异物阻碍;检查插针是否变形,如有必要,更换新的插针。
    2. 问题: 连接处接触不良。
    - 解决方案: 确保插头和插座已经插紧,没有松动;检查插针是否氧化或损坏,如有需要,清理或更换插针。
    3. 问题: 连接器外壳损坏。
    - 解决方案: 更换新的连接器外壳,确保新外壳安装牢固且符合原规格要求。

    总结和推荐


    综上所述,MULTI-CON-X®系列连接器凭借其高可靠性、优良的环境适应性和广泛的适用性,成为各种复杂应用场景的理想选择。无论是工业自动化还是通信基础设施,这些连接器都能够满足用户的需求。因此,我们强烈推荐MULTI-CON-X®系列连接器用于各类高要求的应用场景。

5182-3PG-515参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
额定电流 1.95A~23A
长*宽*高 44.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5182-3PG-515厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

5182-3PG-515数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 5182-3PG-515 5182-3PG-515数据手册

5182-3PG-515封装设计

查看详情并下载
Symbol
Footprint
3D Model
