首页  >  产品百科  >  EN2P3F20

EN2P3F20

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Switchcraft 标准圆形连接器插座, EN2系列, 3芯, 面板安装, 压接,焊接, IP16,IP18,IP66,IP67,IP68
供应商型号: EN2P3F20
供应商: Master
标准整包数: 5

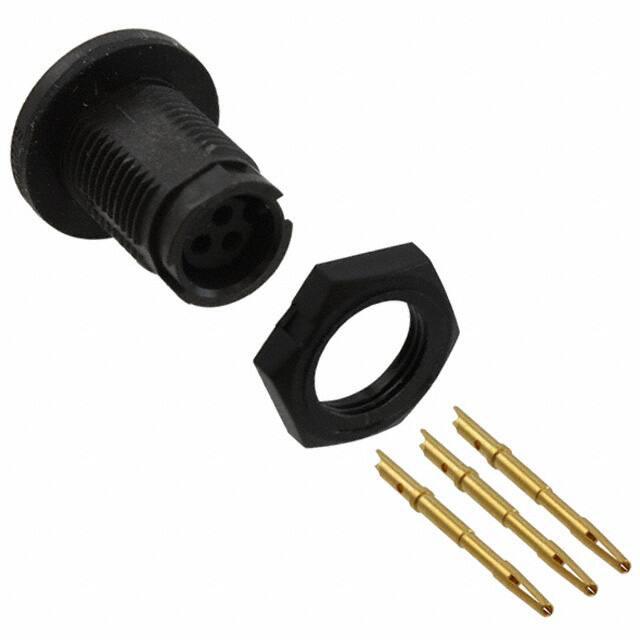

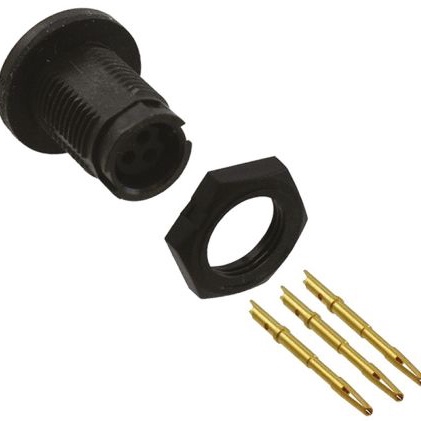

SWITCHCRAFT 圆形连接器 EN2P3F20

EN2P3F20概述

    EN2P系列连接器技术手册解析

    产品简介


    EN2P系列连接器是一种高性能的电子元器件,广泛应用于工业自动化、通信设备和军事领域。该系列产品设计用于提供可靠的电连接,适用于多种复杂环境条件。主要分为面板安装型(EN2P PANEL-MOUNT)和线缆连接型(EN2C SERIES),以满足不同应用场景的需求。

    技术参数


    以下为EN2P系列连接器的关键技术参数:
    - 尺寸与重量:
    - 面板厚度:最大6.35mm (0.25英寸)。
    - 插针直径:0.188mm至0.220mm。
    - 材料与温度范围:
    - 材质:铜合金镀层,黑色弹性体密封圈,绝缘体,手柄及外壳均为黑色热塑性塑料。
    - 工作温度范围:-40°C至+85°C。
    - 电气性能:
    - 电压等级:250V AC/DC(2接触点配置)。
    - 接触电阻:最大10mΩ。
    - 绝缘电阻:最小1000mΩ(125V AC/DC)。
    - 机械性能:
    - 螺母扭矩:5-6英寸磅(in-lb)。
    - 循环寿命:至少600次插拔循环。

    产品特点和优势


    1. 高可靠性:采用耐用材料,确保在恶劣环境下仍能保持稳定连接。
    2. 多用途设计:可选配Solder或Crimp型接头,适应不同的安装需求。
    3. 宽温域适用:能够承受极端温度变化,适合严苛环境使用。

    应用案例和使用建议


    - 典型应用:常用于工业控制系统的信号传输,尤其适合需要频繁插拔的场合如机械设备控制台。
    - 使用建议:确保正确选择合适的电缆直径和导线规格以避免接触不良;定期检查连接状态并及时清洁接口区域以延长使用寿命。

    兼容性和支持


    EN2P系列连接器支持与多种标准尺寸的电缆配套使用,并且制造商提供了全面的技术文档和技术支持服务,便于用户进行集成开发和后期维护。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插针无法完全插入 | 检查插针与插座是否对齐,并调整螺母扭矩至规定范围内。 |
    | 接触电阻偏高 | 检查焊接质量或重新压接导线端子。 |

    总结和推荐


    综上所述,EN2P系列连接器凭借其优异的设计、卓越的性能以及广泛的适用性,在众多行业中表现出色。无论是工业制造还是特种装备领域,它都堪称理想的连接解决方案。强烈推荐给那些寻求高品质、多功能连接器的工程师们。

EN2P3F20参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 2A
外壳材料 Thermoplastic
针脚数 3pin
触头镀层 - 配接
长*宽*高 25.2mm(长度)*18.2mm(高度)
安装方式 隔板安装,面板安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 散装

EN2P3F20厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

EN2P3F20数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT EN2P3F20 EN2P3F20数据手册

EN2P3F20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.0385 ¥ 68.0861
25+ $ 7.4992 ¥ 62.3528
50+ $ 7.303 ¥ 60.7214
100+ $ 6.5508 ¥ 54.4384
300+ $ 6.1612 ¥ 50.4541
500+ $ 5.6548 ¥ 46.3072
1000+ $ 5.4544 ¥ 44.6657
2500+ $ 5.4544 ¥ 44.6657
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 340.43
直接购买
加入购物车
