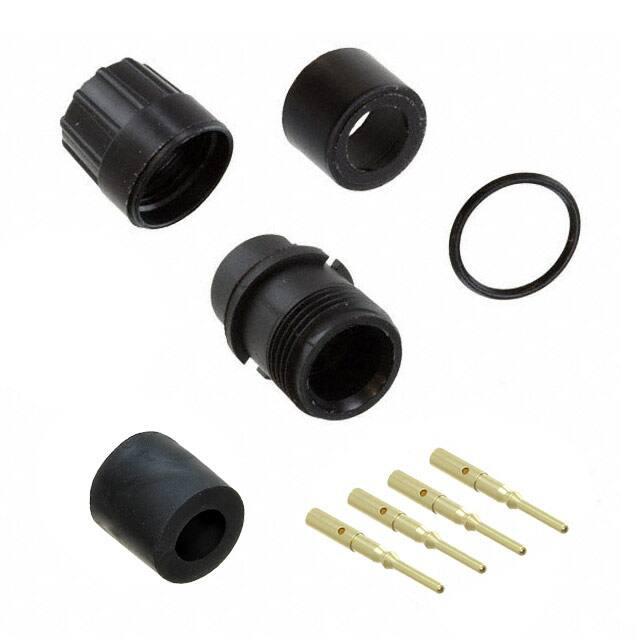

5180-4PG-324

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: 公形引脚,插座 4pin Polyamid(PA),Nylon 1.95A~23A 金 黑色 支架安装,自由悬挂 35.6mm(长度)
供应商型号: ES-5180-4PG-324
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 5180-4PG-324

5180-4PG-324概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    1. 产品简介


    MULTI-CON-X® 系列现场安装连接器是一种多功能且可靠的连接解决方案,广泛应用于工业自动化、通信设备、交通运输等领域。该系列产品包括电缆连接、面板安装、电缆到电缆连接等多种类型,旨在满足不同应用场景的需求。

    2. 技术参数


    以下是MULTI-CON-X® 系列连接器的技术规格摘要:
    - 额定电流:1.95A至23.0A
    - 额定电压:600V
    - 导线尺寸:
    - #12 接触器(12至14AWG)
    - #16 接触器(16至18AWG)
    - #20 接触器(20至24AWG)
    - 接触数量:2至9个
    - 接触形式:
    - 插针(Pin)
    - 插座(Socket)
    - 接触电镀:金镍电镀
    - 材料规格:
    - 电缆插针/插座:UL认证尼龙
    - 后壳体(带螺纹):UL认证尼龙
    - 密封圈:三元乙丙橡胶
    - 连接环:UL认证尼龙
    - 接触器:黄铜金镍电镀
    - 连接器主体:UL认证尼龙
    - 机械特性:
    - 耐用性:至少300次插拔循环
    - 振动耐受性:带有自动锁定功能的连接环
    - 螺母扭矩:10-12英寸/磅
    - 环境特性:
    - 工作温度范围:-55°C 至 +125°C
    - 腐蚀试验:300小时盐雾测试
    - 防水等级:NEMA 6P, 13; IEC IP67

    3. 产品特点和优势


    MULTI-CON-X® 系列连接器的独特之处在于其在现场安装的能力和高度的灵活性。它不仅具备优良的机械特性和电气性能,还具有优异的环境适应能力,能够在极端条件下保持稳定运行。此外,该系列连接器采用了高质量的材料和精密的设计,确保长期可靠性和耐用性。

    4. 应用案例和使用建议


    MULTI-CON-X® 系列连接器广泛应用于工业自动化系统、通信设备、交通运输等领域。例如,在工业自动化中,这些连接器可用于各种传感器、执行器和其他设备之间的连接。在使用过程中,为了确保最佳性能,建议在安装前仔细阅读产品手册并按照要求进行操作。特别是在需要防水防尘的应用环境中,应选择具有相应防护等级的型号。

    5. 兼容性和支持


    MULTI-CON-X® 系列连接器支持多种配置和接触数量,可以与各种标准电缆匹配。厂商提供多种可选配件,如Dust Cap(防尘帽)、Square Flange Adapter(方形法兰适配器)等,以增强系统的灵活性和可靠性。对于特殊需求,用户可咨询厂商定制设计电缆组件和连接器。

    6. 常见问题与解决方案


    1. 问题:连接器在使用过程中松动。
    - 解决方法:检查并调整连接环的扭矩至指定值(10-12英寸/磅),以确保牢固连接。
    2. 问题:连接器无法正常插入或拔出。
    - 解决方法:确保插入时对准键/键槽位置,同时检查连接器内部是否有异物堵塞。
    3. 问题:连接器出现电接触不良。
    - 解决方法:清洁接触器表面,确保无污垢或氧化层,并重新装配连接器。

    7. 总结和推荐


    总体来说,MULTI-CON-X® 系列连接器以其高性能、高可靠性和广泛的适用性,在众多应用场景中表现出色。其卓越的设计和制造工艺使得其在市场上具备较强的竞争力。我们强烈推荐在需要高可靠性和高性能连接解决方案的场合使用该产品。

5180-4PG-324参数

参数
端接 -
额定电流 1.95A~23A
外壳材料 Polyamid(PA),Nylon
针脚数 4pin
触头镀层 - 配接
类型 公形引脚,插座
颜色 黑色
长*宽*高 35.6mm(长度)
安装方式 支架安装,自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

5180-4PG-324厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

5180-4PG-324数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 5180-4PG-324 5180-4PG-324数据手册

5180-4PG-324封装设计

查看详情并下载
Symbol
Footprint
3D Model
