首页  >  产品百科  >  7282-4SG-300

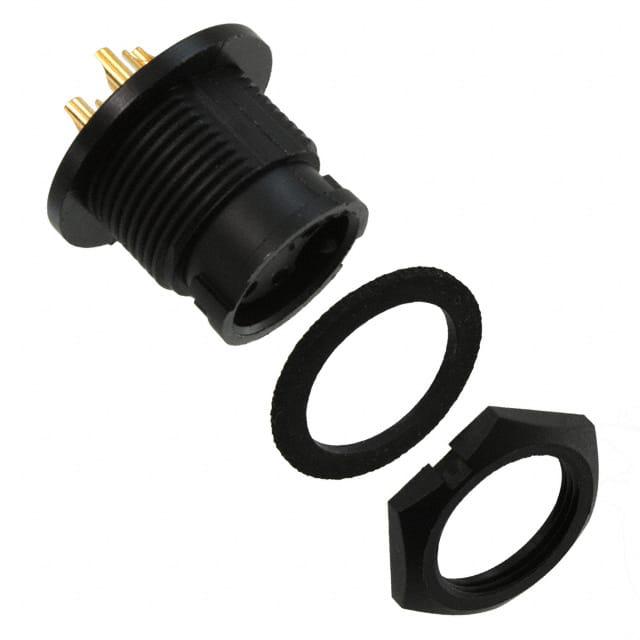

7282-4SG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 4pin Polyamide (PA),Nylon 5.6A 金 黑色 隔板安装,面板安装 20.6mm(高度)
供应商型号: ET-1426074
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 7282-4SG-300

7282-4SG-300概述

    Micro-Con-X® Field Installable Connectors

    产品简介


    Micro-Con-X® 系列是一种适合室内和室外应用的安装型连接器及定制电缆组件。这些连接器专为满足苛刻的服务要求而设计,具有现代外观,与最复杂的设备相匹配。Micro-Con-X® 连接器采用全塑结构,可显著降低成本,且不会影响性能和质量。这些连接器具有耐腐蚀性、非导电性和抗恶劣环境和高冲击能力,能够在不牺牲性能的前提下节约成本。

    技术参数


    Micro-Con-X® 系列的技术参数如下:
    - 电流范围: 3.0 至 7.5A(电压等级为600V)
    - 导体尺寸: 20至24AWG
    - 接触配置: 2个或3个#20触点
    - 认证: UL认可文件号E150822(250V),CSA认证文件号181200(600V)
    材料规范
    - 电缆针/套管: 尼龙,UL认可,黑色
    - 密封圈: 氯丁橡胶,黑色
    - 锁紧环: 尼龙,UL认可,黑色
    - 接触材料: 黄铜,金镀镍
    - 外壳材料: 尼龙,UL认可,黑色
    - O型圈: 氯丁橡胶,黑色
    - 温度范围: -40°C至+90°C(-40°F至+194°F)
    - 振动: 锁紧环具有防松动的锁定功能
    机械规格
    - 耐久性: 最小300次插拔循环,无机械或电气故障
    - 扭矩: 所有系列的螺母扭矩可达10-12英寸/磅
    电气规格
    - 电压: 600V
    - 电流: 参见电气电流等级图表(第27页)

    产品特点和优势


    Micro-Con-X® 系列具备以下独特优势:
    1. 成本效益: 全塑料结构节省了成本,同时保证高性能。
    2. 耐腐蚀和耐冲击: 适用于各种恶劣环境,如户外使用。
    3. 安全可靠: 锁紧环防止意外断开,确保长期可靠性。
    4. 多功能性: 可用于多种场合,如工业、汽车、医疗设备等。

    应用案例和使用建议


    应用案例
    Micro-Con-X® 系列广泛应用于工业、医疗、汽车等领域。例如,在实验室仪器和医疗分析设备中,其可靠的连接性能和防水特性使其成为首选。
    使用建议
    - 在使用前,请仔细检查连接器的完整性,确保没有损坏或磨损。
    - 在安装过程中,注意遵循正确的电缆剥离长度和接触插入工具的使用方法。
    - 定期进行维护和检查,以确保连接器长期保持最佳性能。

    兼容性和支持


    Micro-Con-X® 系列与多种电缆和其他电子元件兼容。如果您需要更详细的信息或特定的应用支持,建议联系制造商获取专业帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插头无法正常插入 | 检查插头和插座是否对准,并确保没有异物阻碍。 |
    | 密封圈损坏 | 更换新的密封圈,并重新安装。 |

    总结和推荐


    Micro-Con-X® 系列连接器是一款性价比极高的选择,特别适合需要高可靠性的场合。其坚固耐用的设计和全面的认证使其成为许多领域的理想选择。推荐用户在需要高性能、经济实惠且易于维护的连接解决方案时考虑使用此系列产品。
    请随时告知我是否有任何具体部分需要进一步修改或补充。

7282-4SG-300参数

参数
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 4pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
长*宽*高 20.6mm(高度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

7282-4SG-300厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

7282-4SG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 7282-4SG-300 7282-4SG-300数据手册

7282-4SG-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.3554 ¥ 104.403
10+ $ 8.996 ¥ 76.0164
50+ $ 8.4629 ¥ 71.5119
100+ $ 7.8078 ¥ 65.9763
200+ $ 7.3994 ¥ 62.5248
库存: 62
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 104.4
直接购买
加入购物车
