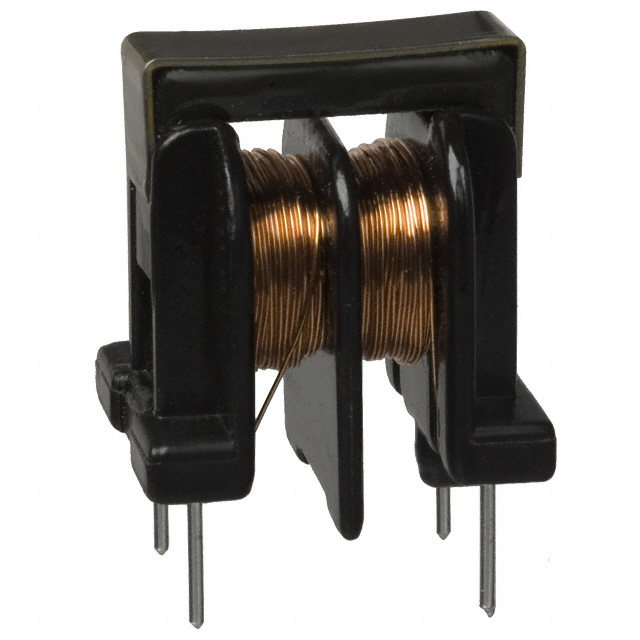

UU10LFNP-B223

产品分类: 共模滤波器
厂牌: SUMIDA
产品描述: 250mA 2 22mH@ 1 kHz 3.64Ω 垂直安装,通孔安装 18.5mm*17mm*23mm
供应商型号: UU10LFNP-B223
供应商: 云汉优选
标准整包数: 100
SUMIDA 共模滤波器 UU10LFNP-B223

UU10LFNP-B223概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了AC Common Mode Coil(共模扼流圈),型号为UU10LF和UU10LFB。这些产品采用UU系列引脚类型,主要用于滤除交流电路中的共模噪声。典型应用包括电视(TV)、录像机(VCR)、开关电源、数控机床(NC Machine)以及个人电脑及相关控制单元等。产品符合RoHS标准,确保环保合规。

    2. 技术参数


    以下是产品的详细技术规格:
    | 规格名称 | UU10LF/UU10LFB |

    | 最大尺寸 | 18.5×17.0 mm (长×宽),23.0 mm (高) |
    | 感应范围 | 3.3 mH 至 51 mH |
    | 额定电流 | 0.15 A 至 0.65 A |
    | 引脚间距 | 10.0 ± 0.3 mm |
    | 引脚高度 | 0.7 ± 0.2 mm |

    3. 产品特点和优势


    - UU10LFB的独特优势:采用了分段式线圈结构,具有更优的高频特性,适用于需要更高频率响应的应用场合。
    - 紧凑设计:产品体积小巧,易于安装,适用于空间受限的设计。
    - 环境友好:符合RoHS标准,满足环保要求。

    4. 应用案例和使用建议


    - 应用示例:适合于电视机、录像机、开关电源和数控机床等场合的共模噪声过滤。
    - 使用建议:建议在设计时考虑实际环境温度对额定电流的影响,尤其是在高温环境下使用时,需适当降低电流以避免过热。

    5. 兼容性和支持


    - 兼容性:产品与其他标准接口兼容,便于集成到现有系统中。
    - 技术支持:请联系官网上的销售办事处获取更多技术支持和服务。

    6. 常见问题与解决方案


    1. 问题:如何选择合适的型号?
    - 解决方法:根据所需的工作频率和额定电流选择合适型号。例如,低频应用可选用较高感应值的产品。

    2. 问题:如何正确焊接引脚?
    - 解决方法:焊接前确保引脚表面干净无氧化层,焊接温度不要过高,以免损坏内部结构。

    7. 总结和推荐


    总结来看,UU10LF 和 UU10LFB 系列产品凭借其紧凑的设计、优秀的高频特性及符合RoHS标准的优点,在各类电子设备中表现出色。推荐在共模噪声过滤需求较高的应用中使用这些产品。对于高频应用,尤其是视频和音频设备,推荐使用UU10LFB型号,因其具备更好的高频特性。
    请访问官网并联系当地销售代表了解更多详情。

UU10LFNP-B223参数

参数
直流电阻 3.64Ω
额定电流 250mA
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 22mH@ 1 kHz
长*宽*高 18.5mm*17mm*23mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

UU10LFNP-B223厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。
