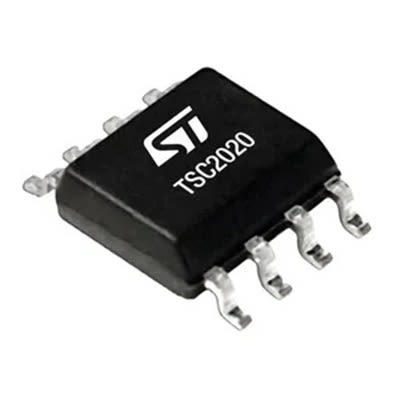

TSC2020IST

产品分类: 特殊用途放大器
厂牌: STMICROELECTRONICS
产品描述: 750KHz 100dB 1 5.5V 400μV@ 5V 230μA
供应商型号: 276927
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 特殊用途放大器 TSC2020IST

TSC2020IST概述


    产品简介


    产品类型:TSC2020、TSC2021 和 TSC2022 是精密双向电流感测放大器系列。
    主要功能:这些器件可以感应宽范围内的共模电压(-4 至 +100 V),无论供电电压如何。它们能够测量非常低的压降电压,从而最大限度地减少测量误差。此外,它们可以在不同电压下工作,并在广泛的温度范围内保持稳定(-40 至 125°C)。
    应用领域:适用于高侧/低侧电流检测、电池管理系统、48V 电源分配、48V 电动工具、电机控制及汽车应用。

    技术参数


    - 供电电压范围:2.7 至 5.5 V
    - 共模电压范围:-4 至 +100 V
    - 内部固定增益:
    - TSC2020:20 V/V
    - TSC2021:50 V/V
    - TSC2022:100 V/V
    - 增益误差:最大 0.3%
    - 增益漂移:最大 3.5 ppm/°C
    - 封装:SO8 和 MiniSO8
    - 符合标准:AEC-Q100 资格认证

    产品特点和优势


    - 宽共模电压范围:支持从 -4 至 +100 V 的共模电压,适应各种复杂的工业应用。
    - 高共模抑制比 (CMR):最小 100 dB,确保测量的精确性不受共模噪声干扰。
    - 低偏置电压:最大偏置电压为 ±150 µV,有效减少误差。
    - 精准增益:多种增益选项(20 V/V、50 V/V、100 V/V),满足不同的应用需求。
    - 温度稳定性好:增益漂移和偏置电压温度漂移都很低,适应各种温度环境。
    - 高精度和高可靠性:通过 AEC-Q100 认证,适用于严苛的工业环境。

    应用案例和使用建议


    - 高侧/低侧电流检测:在电池管理系统中,利用其宽共模电压范围和高精度进行电流检测,以确保系统的稳定性和安全性。
    - 电机控制:利用其精准的电流测量能力,提高电机的控制精度,降低能耗。
    - 48V 电源分配:在需要宽共模电压范围的应用中,如数据中心和电动汽车充电站,提供可靠的电流监测和保护功能。
    使用建议:
    - 在极端温度环境下使用时,注意其温度漂移对增益和偏置电压的影响。
    - 确保供电电压在规定范围内,以充分发挥其性能。
    - 在设计电路时,考虑到共模电压的范围,选择合适的外部元件和接线方式。

    兼容性和支持


    - 兼容性:该产品与其他标准接口兼容,可以方便地集成到现有的电路设计中。
    - 技术支持:如有任何技术问题,可以通过 STMicroelectronics 销售办事处联系厂商的技术支持团队。

    常见问题与解决方案


    - 问题一:增益误差较大。
    - 解决方案:检查供电电压是否在规定的范围内,确认外部接线和元件的选择正确无误。

    - 问题二:输出电压不稳定。
    - 解决方案:检查共模电压范围和负载情况,适当调整外部元件的值以优化性能。

    - 问题三:温度影响显著。
    - 解决方案:选用更高精度的元件,或者在电路中加入温度补偿措施。

    总结和推荐


    TSC2020、TSC2021 和 TSC2022 系列电流感测放大器凭借其宽共模电压范围、高共模抑制比和低偏置电压等优点,在各种工业和汽车应用中表现出色。它们不仅具有出色的温度稳定性,还经过严格的 AEC-Q100 资格认证,确保其在严苛环境中也能可靠工作。因此,强烈推荐这些产品用于需要高精度电流检测和保护的应用场景。

TSC2020IST参数

参数
最小工作供电电压 -
-3db带宽 -
典型增益带宽 750KHz
典型压摆率 -
通道数量 1
每个通道的输出电流 -
电流 - 输入偏置 230μA
最大工作供电电压 5.5V
CMRR - 共模抑制比 100dB
典型供电电流 -
Vos - 输入偏置电压 400μV@ 5V
应用等级 工业级

TSC2020IST厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TSC2020IST数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 特殊用途放大器 STMICROELECTRONICS TSC2020IST TSC2020IST数据手册

TSC2020IST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 20.2694
20+ ¥ 13.7449
200+ ¥ 12.6614
库存: 297
起订量: 10 增量: 0
交货地:
最小起订量为:2
合计: ¥ 40.53
