TSC101BIYLT

产品分类: 特殊用途放大器
厂牌: STMICROELECTRONICS
产品描述: 165μA 900mV/μs 60mA 1 24V 200μV 5.5μA 670KHz SOT-23-5 贴片安装,黏合安装
供应商型号: MIK-TSC101BIYLT
供应商: 海外现货
标准整包数: 1

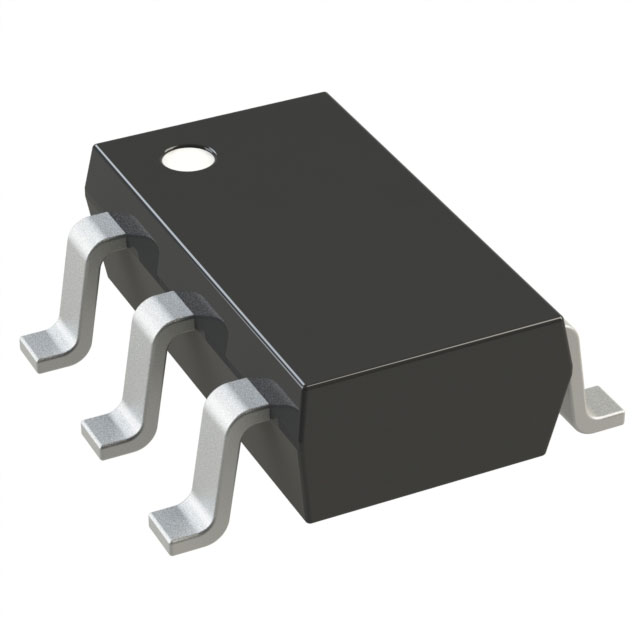

STMICROELECTRONICS 特殊用途放大器 TSC101BIYLT

TSC101BIYLT概述

    TSC101 High Side Current Sense Amplifier



    1. 产品简介



    TSC101 是一款高性能的高侧电流感应放大器,适用于多种应用场景。它能够测量流经高侧分流电阻的小电压差,并将其转换为相对于地电平的输出电压。该芯片内部固定增益可选为 20 V/V、50 V/V 或 100 V/V。其宽泛的输入共模电压范围、低静态电流和微型封装使其适用于各种应用。


    2. 技术参数



    以下是TSC101的主要技术参数:
    - 输入共模电压范围:2.8V 至 30V(操作条件),-0.3V 至 60V(绝对最大值)
    - 供电电压范围:4V 至 24V
    - 最大总供电电流:300 µA
    - 输出阻抗:缓冲输出
    - 绝对最大额定值:
    - 输入引脚差分电压:±60V
    - 供电电压:-0.3V 至 25V
    - 最大接合温度:150°C
    - 存储温度:-55°C 至 150°C
    - 工作条件:
    - 供电电压范围:4.0V 至 24V
    - 工作温度范围:-40°C 至 125°C
    - 输入共模电压范围:2.8V 至 30V


    3. 产品特点和优势



    TSC101 的主要特点和优势包括:
    - 独立的输入共模电压和供电电压:允许在较高的电压下进行高侧电流检测。
    - 宽广的操作范围:共模电压从 2.8V 到 30V,生存范围可达 60V。
    - 低功耗:总供电电流最大为 300 µA。
    - 内部固定的增益:增益选项为 20 V/V、50 V/V 和 100 V/V。
    - 小型封装:SOT23-5 封装,便于安装和布局。


    4. 应用案例和使用建议



    TSC101 主要应用于以下领域:
    - 汽车电流监测
    - 笔记本电脑
    - 直流电机控制
    - 光伏系统
    - 电池充电器
    - 精密电流源

    在实际应用中,例如汽车电流监测,TSC101可以被连接到电池侧来监控通过负载的电流。建议选择合适的分流电阻和反馈电阻,确保电流测量精度和系统的稳定运行。


    5. 兼容性和支持



    TSC101 与标准的 SOT23-5 封装兼容,支持不同的增益设置(20 V/V、50 V/V 和 100 V/V)。制造商提供详细的技术支持和产品文档,以帮助用户更好地了解和使用该产品。


    6. 常见问题与解决方案



    - 问题1:如何正确选择增益?
    - 解答:根据应用需求选择合适的增益。例如,对于高精度电流监测,可以选择高增益(50 V/V 或 100 V/V)。
    - 问题2:如何提高系统的稳定性?
    - 解答:建议使用合适容量的输出电容器,并参考手册中的频率响应特性,确保电路稳定性。


    7. 总结和推荐



    总体来说,TSC101 高侧电流感应放大器是一款功能强大且应用广泛的器件。其宽泛的操作范围和低功耗特性使其非常适合于汽车、工业和消费电子等领域。鉴于其在多种应用场景中的表现,强烈推荐在需要高精度电流检测的应用中使用 TSC101。

TSC101BIYLT参数

参数
典型压摆率 900mV/μs
Vos - 输入偏置电压 200μV
典型增益带宽 -
-3db带宽 670KHz
最小工作供电电压 -
CMRR - 共模抑制比 -
通道数量 1
电流 - 输入偏置 5.5μA
最大工作供电电压 24V
典型供电电流 165μA
每个通道的输出电流 60mA
3mm(Max)
1.75mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TSC101BIYLT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TSC101BIYLT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 特殊用途放大器 STMICROELECTRONICS TSC101BIYLT TSC101BIYLT数据手册

TSC101BIYLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
