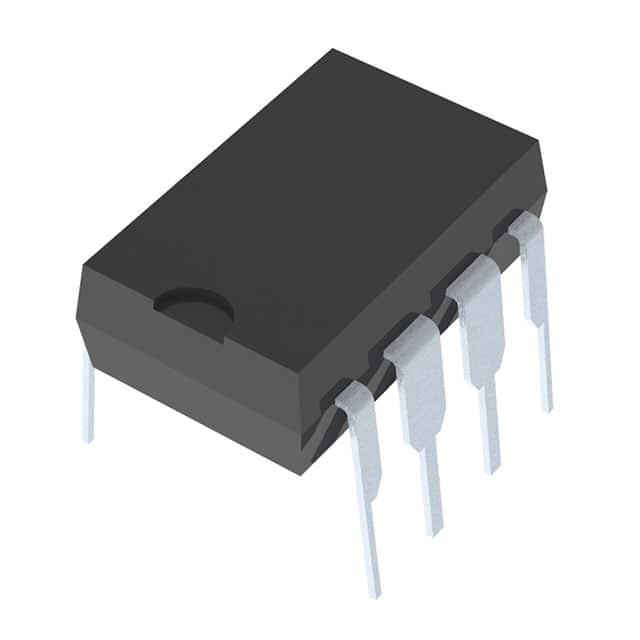

AD834JN

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: Analog Multiplier 4Bit 500MHz 8-Pin PDIP N
供应商型号: CY-AD834JN
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD834JN

AD834JN概述

    AD834 四象限乘法器技术手册

    1. 产品简介


    AD834是一款单芯片激光修调四象限模拟乘法器,设计用于高速应用。该器件的工作频率范围高达500 MHz,广泛应用于高速实时计算、宽带调制与增益控制、信号相关和RF功率测量等领域。此外,AD834还适用于电压控制滤波器和振荡器以及高分辨率电视的线性键控器。

    2. 技术参数


    - 工作频率范围:DC至>500 MHz
    - 输入端:差分±1 V全量程输入
    - 输出端:差分±4 mA全量程输出电流
    - 总误差:≤0.5%
    - 供电电压:±4 V 至 ±9 V
    - 功耗:典型值280 mW(在±5 V供电下)
    - 失真度:≤0.05%(对于0 dBm输入)
    - 温度范围:
    - 商用级:0°C 至 70°C
    - 工业级:-40°C 至 +85°C
    - 军用级:-55°C 至 +125°C

    3. 产品特点和优势


    - 高精度:静态精度高,输入和输出偏移小,准确的标度因子。
    - 宽带宽:从直流到最高频率,响应不受封装和外部板布局的影响。
    - 低失真:在高频下失真度小于-60 dB,在低频下馈通小于-65 dB。
    - 低相位误差:输入范围内的低差分相位误差,典型值为0.08°(5 MHz)和0.8°(50 MHz)。
    - 非负载输入:高阻抗差分输入简化应用。

    4. 应用案例和使用建议


    - 高精度信号处理:AD834在宽带调制和增益控制中表现优异,适用于雷达、通信系统中的高精度信号处理。
    - 信号相关和功率测量:由于其高带宽特性,AD834也适用于各种信号相关的功率测量。
    - 线性键控器:适用于高分辨率电视的线性键控器,提高视频信号的质量。
    使用建议:为避免寄生效应,使用时需确保布线合理,避免信号干扰。推荐使用宽频变压器或平衡电路进行单端接地参考电压输出转换。

    5. 兼容性和支持


    AD834可与多种电路集成使用,适用于不同的电压和温度范围。Analog Devices提供了全面的技术支持和维护服务,包括软件工具和文档资源。官方应用指南(AN-212 和 AN-216)提供了详细的使用方法和参考设计,用户可以从Analog Devices网站下载。

    6. 常见问题与解决方案


    - 问题1:产品在高频下的稳定性问题。
    - 解决方案:确保供电稳定,采用合适的滤波电容以减少电源噪声。

    - 问题2:布线引起的寄生效应。
    - 解决方案:使用短的接地路径,并且避免长走线,特别是在高频信号附近。
    - 问题3:输出信号的噪声问题。
    - 解决方案:增加外部滤波器来减小噪声。

    7. 总结和推荐


    AD834 四象限乘法器凭借其高精度、宽带宽和低失真等特性,在高速信号处理和精密测量应用中表现出色。其广泛的温度和供电范围使其适用于多种环境。总体而言,强烈推荐使用AD834作为高速模拟信号处理的关键组件。该产品不仅满足高端应用的需求,还具备良好的可靠性和稳定性,适合于对精度要求高的场合。

AD834JN参数

参数
通道数量 -
最大工作供电电压 -
电流 - 输入偏置 -
典型压摆率 -
Vos - 输入偏置电压 -
CMRR - 共模抑制比 -
-3db带宽 -
最小工作供电电压 -
典型供电电流 -
每个通道的输出电流 -
典型增益带宽 -
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装
