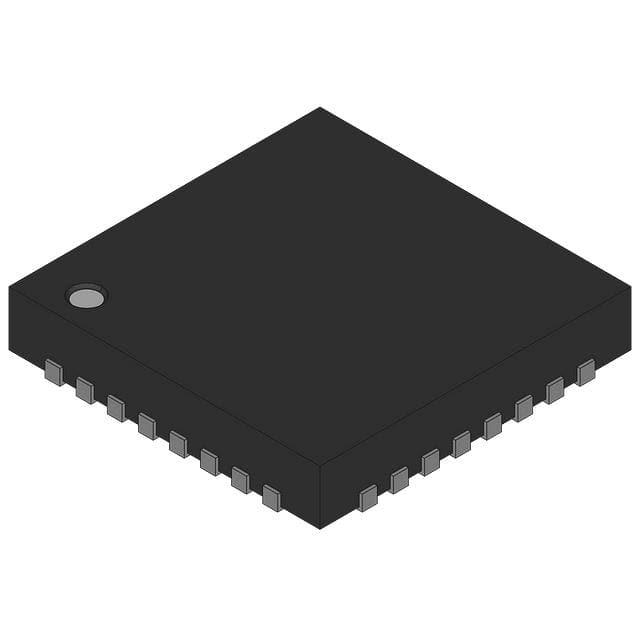

AD8376ACPZ-WP

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 2 5.5V 900nA LFCSP-WQ-32 贴片安装 5mm*5mm*830μm
供应商型号: CY-AD8376ACPZ-WP
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD8376ACPZ-WP

AD8376ACPZ-WP概述

    AD8376 Ultralow Distortion IF Dual VGA 技术手册解析

    1. 产品简介


    AD8376 是一款双通道、数字控制的可变增益宽带放大器(VGA),适用于多种接收器应用。
    它提供精确的增益控制、高IP3(三阶交调截点)和低噪声系数,特别适用于无线通信和仪表设备中的信号处理。产品具备24dB的增益范围,增益分辨率可达1dB,支持从-4dB到+20dB的调整。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 动态性能
    | -3dB带宽 | 700 | MHz
    | 增益范围 | -4 | dB | 20 | dB |
    | 步进增益 | 1 | dB | ±0.2 | dB |
    | 输出IP3 (2 MHz间隔) | 50 | dBm
    | 输出P1dB | 20 | dBm
    | 噪声系数 | 8.7 | dB
    | 输入最大摆动 | 8.5 | Vpp
    | 供电电压 | 4.5 | V | 5.5 | V |
    | 工作温度范围 | -40 | °C | 85 | °C |

    3. 产品特点和优势


    - 宽带性能: AD8376 的宽带为700 MHz,适合于各种高频应用,如多载波TD-SCDMA接收器。
    - 高线性度: 输出IP3高达50 dBm,确保在强干扰环境下信号质量。
    - 低噪声系数: 噪声系数为8.7 dB,有效提高信噪比,特别适用于接收器应用。
    - 双通道独立控制: 每个通道具有独立的5位控制接口,可以进行精细的增益调节。
    - 灵活的接口: 开放集电极输出,可以通过负载阻抗设置总信号增益,实现高灵活性。

    4. 应用案例和使用建议


    应用案例:
    - 差分ADC驱动器:AD8376 可以用于驱动高性能差分ADC,特别是在AC耦合应用中。
    - 主及多样性IF采样接收器:在接收器设计中,AD8376 可以帮助平衡主接收路径和多样性接收路径的增益。
    - 宽频多通道接收器:通过高增益范围和高线性度,AD8376 能够胜任复杂多通道接收器的设计需求。
    使用建议:
    - 在高温环境中使用时,建议监测功耗并采取散热措施。
    - 为了保持良好的信号质量,在设计电路时考虑使用合适的滤波器和匹配网络。
    - 确保供电电压稳定且在允许范围内,以避免过压导致的损坏。

    5. 兼容性和支持


    AD8376 支持单5V供电,并且与标准TTL逻辑电平兼容。其提供的32引脚LFCSP封装便于安装和布线。AD8376 附带详细的文档资料和技术支持,包括应用笔记和仿真工具,有助于用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    问题1: 无法正确设置增益
    解决方案: 确认5位控制接口的设置,检查是否有误连接或未连接的引脚。
    问题2: 噪声水平过高
    解决方案: 检查电源的稳定性,考虑使用更好的电源去耦和滤波技术。
    问题3: 功耗过高
    解决方案: 降低供电电压至最低有效值,或者启用功率下电模式。

    7. 总结和推荐


    综合评估:
    AD8376 在动态性能、噪声系数和线性度方面表现出色,非常适合应用于需要高精度和低噪声处理的系统。其双通道独立控制和开放集电极输出提供了高度的灵活性和定制能力。对于追求高性能、高线性度和低噪声的应用,AD8376 是一个理想的选择。
    推荐:
    强烈推荐 AD8376 作为需要高精度和高性能信号处理的各类接收器系统的核心组件。其出色的性能和广泛应用案例使其成为市场上同类产品中的佼佼者。

AD8376ACPZ-WP参数

参数
通道数量 2
典型增益带宽 -
典型供电电流 -
Vos - 输入偏置电压 -
每个通道的输出电流 -
-3db带宽 -
电流 - 输入偏置 900nA
CMRR - 共模抑制比 -
典型压摆率 -
最小工作供电电压 -
最大工作供电电压 5.5V
长*宽*高 5mm*5mm*830μm
通用封装 LFCSP-WQ-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装
