2964319

产品分类: 特殊用途放大器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,开关放大器,DEK-TR/INV,Phoenix Contact 固态接口继电器
供应商型号: N-2964319
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 特殊用途放大器 2964319

2964319概述

    DEK-TR/INV 技术手册:概述与应用指南

    1. 产品简介

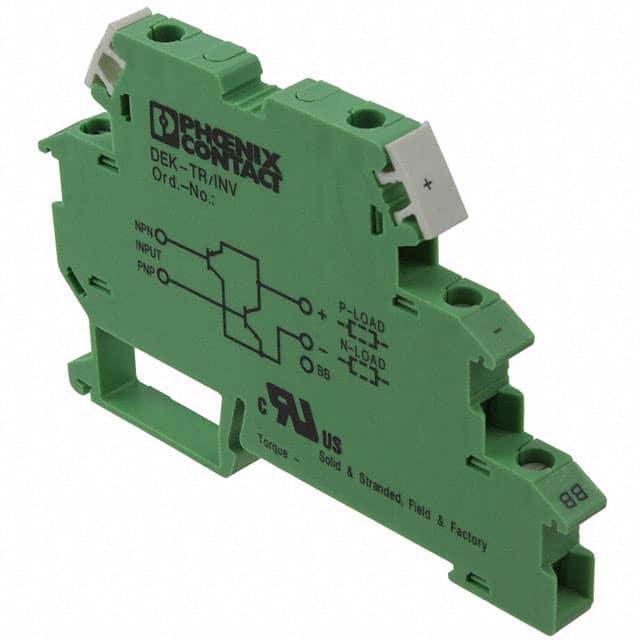

    DEK-TR/INV 是由 PHOENIX CONTACT Deutschland GmbH 生产的一款逆变模块。此模块主要用于将地面开关型n-p-n晶体管输出信号转换为正极性开关p-n-p输出,反之亦然。适用于需要进行信号极性转换的各种工业自动化、机械设备及控制系统等领域。

    2. 技术参数


    - 输入电压范围:20V DC 至 30V DC
    - 连续电流:200 mA
    - 残余压降:< 1 V
    - 最大传输频率:15 kHz
    - NPN输入/PNP输出
    - 开启阈值:< 5 V (UV = 24 V; < (UV - 19 V))
    - 关闭阈值:> 15 V (UV = 24 V; > (UV - 9 V))
    - 最小极限值:-2 V
    - 最大极限值:26 V (UV = 24 V; UV + 2 V)
    - PNP输入/NPN输出
    - 开启阈值:> 19 V
    - 关闭阈值:< 9 V
    - 最小极限值:-2 V
    - 最大极限值:26 V (UV = 24 V; UV + 2 V)
    - 连接导线截面积:实心线最小0.2 mm²,最大4 mm²;绞合线最小0.2 mm²,最大2.5 mm²
    - 端子类型:螺纹连接
    - 绝缘等级:基本绝缘(符合IEC 60664标准)
    - 污染等级:2级
    - 浪涌电压类别:II类
    - 工作温度范围:操作时 -20°C 至 50°C;存储/运输时 -20°C 至 70°C
    - 颜色:绿色
    - 外壳材料:非增强聚酰胺PA

    3. 产品特点和优势


    - 信号极性转换:支持NPN输入到PNP输出,或PNP输入到NPN输出的双向转换,提高系统灵活性。
    - 高可靠性:最大传输频率可达15 kHz,确保信号快速稳定传输。
    - 宽工作电压范围:输入电压范围宽达20 V DC至30 V DC,适应多种电源环境。
    - 紧凑设计:体积小巧,宽度仅为6.2 mm,适合密集安装布局。

    4. 应用案例和使用建议


    应用案例:在一台自动化机械设备中,由于控制板设计采用了NPN型传感器,而执行机构要求PNP信号。通过使用DEK-TR/INV逆变模块,可以完美实现信号类型匹配,保证系统的正常运行。
    使用建议:
    - 在接线时请注意区分导线的类型(实心或绞合),并根据手册中的导线截面积指导选择合适的电缆。
    - 在高频率传输环境下,建议在设备前端增加滤波措施以减少干扰。
    - 定期检查模块的工作状态,确保连接稳固无松动。

    5. 兼容性和支持


    DEK-TR/INV 与其他标准电子元器件具有良好的兼容性,适用于广泛的应用场合。此外,制造商还提供了包括CUL、GOST、UL在内的多项认证证书,为用户提供可靠的产品保障。对于售后技术支持,用户可以通过官方渠道获取详细的安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题:在安装过程中,如何确定正确的安装位置?
    - 解答:逆变模块可任意安装,但需注意确保安装方向正确,避免反接造成损坏。

    - 问题:设备运行时出现异常声音?
    - 解答:可能是接线错误或负载过大导致,检查接线和负载是否符合规范要求。

    7. 总结和推荐


    综上所述,DEK-TR/INV逆变模块凭借其出色的性能和广泛的适用性,在多个行业领域中展现出显著的优势。它不仅提供了可靠的信号极性转换能力,还具备广泛的兼容性和强大的技术支持体系。因此,强烈推荐在需要进行信号极性转换的应用场合中使用这款逆变模块。

2964319参数

参数
每个通道的输出电流 -
典型增益带宽 -
最小工作供电电压 -
典型供电电流 -
CMRR - 共模抑制比 -
最大工作供电电压 30V
通道数量 -
-3db带宽 -
典型压摆率 -
电流 - 输入偏置 -
Vos - 输入偏置电压 -
长*宽*高 6.2mm*80mm*80mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2964319厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2964319数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 特殊用途放大器 PHOENIX CONTACT 2964319 2964319数据手册
