5604058

产品分类: 特殊用途放大器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,应力仪/称重传感放大器,MCR-SGA-4/6-DC,200mA 11V 30V DIN导轨安装,螺纹安装 110.99mm*22.5mm*99mm
供应商型号: 277-4864-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 特殊用途放大器 5604058

5604058概述

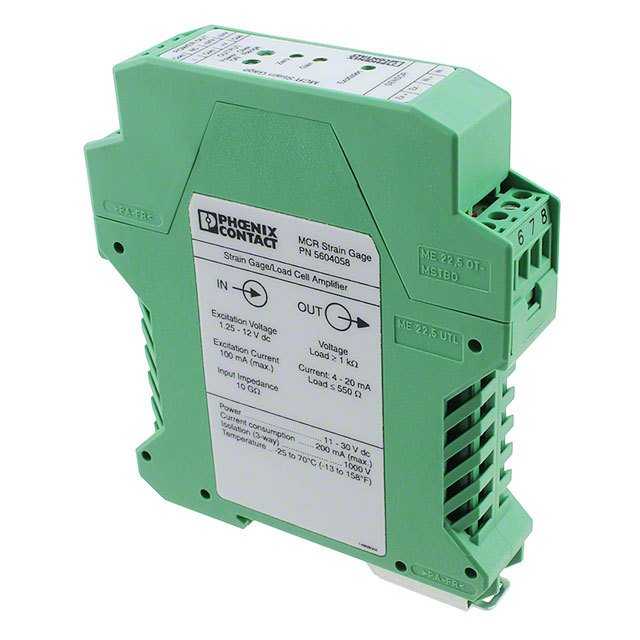

    # MCR-SGA-4/6-DC Strain Gage/Load Cell Amplifier

    产品简介


    基本介绍
    MCR-SGA-4/6-DC 是一种通用的应变计/负载单元放大器,适用于需要高精度测量的应用场合。它可以为应变计和负载单元提供精确的信号调节和输出。MCR-SGA-4/6-DC 在多种工业自动化、质量控制和科学研究等领域有着广泛的应用,例如称重系统、力传感器和各种测量装置。

    技术参数


    性能参数
    - 输入电源范围:11 V DC 至 30 V DC
    - 最大电流消耗:250 mA(满桥激励电压为10 V时)
    - 典型电流消耗:100 mA
    - 桥电阻范围:120 Ω 至 20000 Ω
    - 增益范围:1 V 至 2000 V(10个步长)
    - 输入信号范围:0.1 mV 至 200 mV
    - 输出信号范围:0 V 至 5 V、0 V 至 10 V、-5 V 至 5 V
    - 电流输出信号:4 mA 至 20 mA
    - 防护电路:短路保护和热保护
    - 温度范围:-25°C 至 70°C(工作温度)
    - 储存/运输温度:-40°C 至 85°C
    - 海拔高度:3300米(海平面以上)

    产品特点和优势


    MCR-SGA-4/6-DC 拥有可调励磁电压(1.25 V 至 12 V)和多样的输出信号选择(0-5 V、0-10 V 和 4-20 mA),这使得它能够灵活地满足不同应用场景的需求。此外,这款产品还具有高精度、可靠性和耐久性,能够在恶劣环境下保持稳定运行。在工业环境中,它能有效地提高测量精度和可靠性,从而确保系统的整体性能。

    应用案例和使用建议


    使用场景
    MCR-SGA-4/6-DC 常用于称重系统、力传感器、工业自动化生产线上的重量监测和力测量等场合。例如,在一个制造工厂中,它可以用作产品质量控制的一部分,确保每一件产品在生产过程中都符合预定的质量标准。
    使用建议
    1. 安装注意事项:确保在安装过程中严格按照说明书进行接线,以避免短路和其他电气故障。
    2. 环境适应性:在安装前检查工作环境的温度和湿度条件,确保设备能在规定的范围内正常工作。
    3. 调试校准:根据实际应用场景调整励磁电压和输出信号范围,确保输出信号的准确性。

    兼容性和支持


    MCR-SGA-4/6-DC 可以通过 COMBICON 插件螺纹端子进行连接,兼容常见的导线规格。制造商提供了详细的技术支持和售后服务,确保用户在使用过程中获得必要的帮助。如需更多技术支持和文档,可以访问 Phoenix Contact 的官方网站下载相关资料。

    常见问题与解决方案


    1. 问题:设备通电后无任何反应。
    - 解决方案:检查供电电源和连接线路是否正确且稳固,确保所有连接都没有松动或损坏。
    2. 问题:输出信号不稳定。
    - 解决方案:检查外部干扰源并尽可能排除,重新校准设备以恢复信号稳定性。

    总结和推荐


    综合评估
    MCR-SGA-4/6-DC 以其广泛的输入信号范围、高精度和坚固耐用的设计,成为市场上非常受欢迎的应变计/负载单元放大器。其广泛的温度适应范围和可靠的防护设计使其成为工业环境中理想的解决方案。
    推荐使用
    总体来说,MCR-SGA-4/6-DC 是一个值得推荐的产品,尤其适用于需要高精度测量和稳定输出的应用场合。它不仅能够满足用户的需求,还能提供出色的性能和长久的使用寿命。

5604058参数

参数
通道数量 -
CMRR - 共模抑制比 -
Vos - 输入偏置电压 -
典型压摆率 -
最大工作供电电压 30V
典型供电电流 200mA
每个通道的输出电流 -
典型增益带宽 -
电流 - 输入偏置 -
最小工作供电电压 11V
-3db带宽 -
长*宽*高 110.99mm*22.5mm*99mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装
