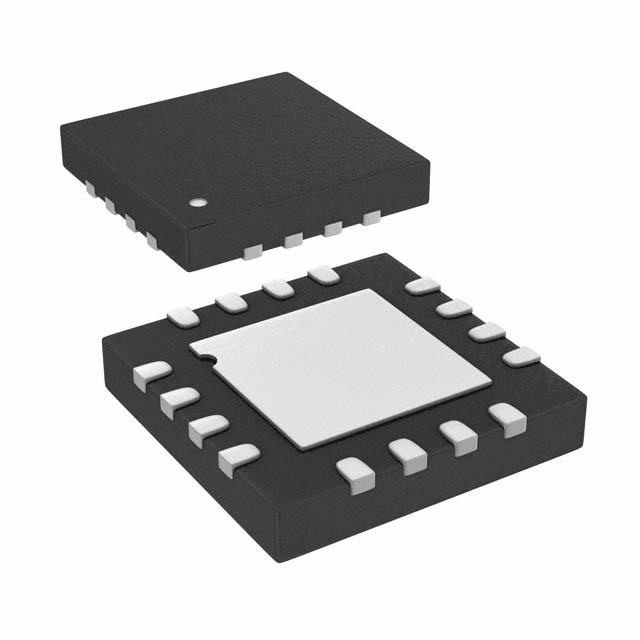

AD8330ACPZ-R7

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 20mA 1.5KV/μs 150MHz 1 6V 1mV 100nA 150MHz 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: 4021881
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD8330ACPZ-R7

AD8330ACPZ-R7概述


    产品简介




    AD8330 变频增益放大器

    AD8330 是一款适用于直流至150MHz范围内的宽带可变增益放大器。该器件具有全差分信号路径,能够处理从0.3mV到1Vrms的输入信号,并提供轨对轨输出。此外,AD8330 还支持单端输入信号。该产品主要用于需要低噪声、明确增益和适度失真的各种应用场景,如模数转换器(ADC)前信号调理、75Ω同轴电缆驱动调节及自动增益控制(AGC)放大器等领域。


    技术参数




    - 输入接口:输入电阻为800Ω到1.2kΩ,全尺度输入范围为±2V(差分)。
    - 输出接口:峰峰值输出电压范围为±2V至±4.5V(取决于供电电压),小信号-3dB带宽为150MHz。
    - 噪声指标:电压噪声谱密度为5nV/√Hz(典型值),差分输出阻抗为150Ω。
    - 功耗:20mA(典型值)。
    - 工作温度范围:-40°C至+85°C。
    - 封装:16引脚LFCSP和QSOP两种封装形式。


    产品特点和优势




    AD8330 的核心优势在于其高增益线性度、宽带宽保持能力和卓越的电源稳定性。具体而言,其全差分信号路径设计、从0dB到50dB的线性增益调节能力、以及0.03到10倍的幅度调节能力使其在多种高频应用场景中表现优异。同时,它还具备出色的低温漂移特性和低噪声水平,确保了在极端环境下也能保持稳定性能。


    应用案例和使用建议




    应用场景一:作为ADC前端信号调理器时,AD8330可以通过调整其增益来补偿不同频率下信号强度的变化,确保ADC能准确地将模拟信号转换成数字信号。

    使用建议:为了充分发挥AD8330的优势,在连接外部电路时应注意确保信号源和负载的匹配,避免不必要的反射和失真。

    应用场景二:作为75Ω电缆驱动调节器时,AD8330可以帮助克服长距离传输过程中的信号衰减问题。

    使用建议:在实际部署中,建议定期检查电缆状态,及时更换老化或损坏的部分以维持系统正常运行。


    兼容性和支持




    AD8330 支持与其他标准接口的设备进行互连,包括常见的75Ω同轴电缆。此外,制造商还提供了详尽的技术文档和支持服务,帮助客户更好地理解和应用该产品。


    常见问题与解决方案




    问题1:如何正确设置增益?

    解决方案:通过调节VDBS和VMAG引脚上的电压来实现精确的增益控制。具体步骤请参考技术手册中的操作指南。

    问题2:如何减少输出端的噪声?

    解决方案:可以采用外部滤波器来降低噪声水平。对于特定的应用场景,建议先进行实验以找到最佳配置。


    总结和推荐




    综上所述,AD8330是一款性能优越、用途广泛的可变增益放大器。它在宽带信号处理领域的表现尤为突出,不仅适合专业级通信设备,也可应用于消费电子类产品中。鉴于其出色的性能和广泛的适用性,我们强烈推荐这款产品给需要高精度、宽带宽信号处理的应用场合。

AD8330ACPZ-R7参数

参数
典型压摆率 1.5KV/μs
电流 - 输入偏置 100nA
最小工作供电电压 -
典型供电电流 20mA
-3db带宽 150MHz
典型增益带宽 150MHz
CMRR - 共模抑制比 -
通道数量 1
每个通道的输出电流 -
最大工作供电电压 6V
Vos - 输入偏置电压 1mV
长*宽*高 3mm*3mm*850μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

AD8330ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8330ACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES AD8330ACPZ-R7 AD8330ACPZ-R7数据手册

AD8330ACPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 128.585
10+ ¥ 92.9583
25+ ¥ 83.5676
100+ ¥ 80.0619
250+ ¥ 76.5435
1500+ ¥ 74.4046
库存: 1449
起订量: 13 增量: 1
交货地:
最小起订量为:10
合计: ¥ 929.58
直接购买
加入购物车
