AD8134ACPZ-REEL

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 31mA 1.6KV/μs 90mA 3 ±6V 4mV 67μA 450MHz 贴片安装,黏合安装 4mm*4mm*830μm
供应商型号: AD8134ACPZ-REEL
供应商: 期货订购
标准整包数: 5000

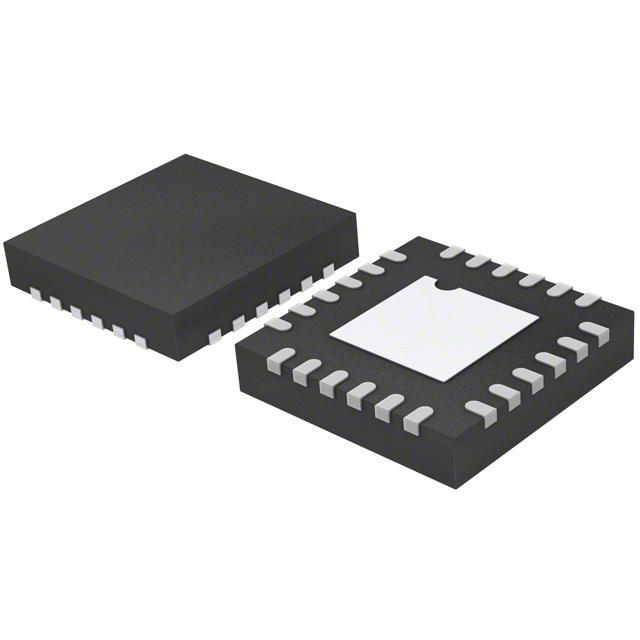

ANALOG DEVICES 特殊用途放大器 AD8134ACPZ-REEL

AD8134ACPZ-REEL概述

    AD8134 Triple Differential Driver 技术手册



    产品简介




    AD8134 是一款由 Analog Devices 设计的三通道差分驱动器,适用于高速模拟信号的传输。它可以将单端或差分输入信号转换为差分输出信号,并且具备同步功能,使得在长距离传输中能够保持信号完整性。该芯片特别适合用于键盘、视频和鼠标(KVM)网络,尤其是在需要高质量视频传输的环境中。


    技术参数




    - 带宽
    - 小信号带宽:450 MHz(±3 dB)
    - 大信号带宽:225 MHz(±3 dB)
    - 增益
    - 固定增益:2
    - 输出摆率
    - 1600 V/μs
    - 电源电压范围
    - +5 V 至 ±5 V
    - 供电电流
    - 26.5 mA(典型值)
    - 共模输出平衡误差
    - 50 MHz 时 -60 dB
    - 封装
    - 4 mm × 4 mm LFCSP 封装
    - 工作温度范围
    - -40°C 至 +85°C


    产品特点和优势




    AD8134 以其高带宽、高速率和低功耗的特点而著称。它能够轻松驱动 1.4 Vp-p 视频信号,确保即使在长距离传输中信号也能保持较高的完整性。内置的共模反馈网络和输出平衡误差控制功能使其能够在各种复杂环境下保持稳定。此外,该芯片的低噪声特性和低失真性能使其在高质量视频传输应用中具有明显的优势。


    应用案例和使用建议




    AD8134 主要应用于 KVM 网络、视频传输等领域。在实际应用中,用户可以通过调整电源电压和负载电阻来优化信号传输效果。例如,在传输 RGB 视频信号时,可以将信号线连接到 AD8134 的输出端,并确保合适的接地和电源配置。此外,输出拉低功能可以在多路复用器应用中提供线隔离。


    兼容性和支持




    AD8134 可以与多种电子元器件配合使用,特别是在视频传输系统中。Analog Devices 提供了详细的文档和支持,包括评估板、应用指南和讨论区,以帮助用户更好地理解和应用该芯片。


    常见问题与解决方案




    1. 问题:信号失真严重
    - 解决方案:检查电源电压和负载电阻是否正确,确认信号源和接收端之间的匹配。
    2. 问题:信号无法正常传输
    - 解决方案:检查接线是否正确,确认所有输入和输出端口已正确连接并接地。
    3. 问题:输出电压不稳定
    - 解决方案:检查电源电压稳定性,确保电源电压在额定范围内。


    总结和推荐




    AD8134 三通道差分驱动器是一款高性能的芯片,特别适用于需要高质量视频传输的应用。它具有出色的带宽和增益特性,低噪声和低失真性能使其在视频传输领域有着广泛的应用前景。对于需要长距离高质量视频传输的系统,推荐使用 AD8134,相信它会满足您的需求。

AD8134ACPZ-REEL参数

参数
Vos - 输入偏置电压 4mV
典型供电电流 31mA
通道数量 3
-3db带宽 450MHz
典型增益带宽 -
CMRR - 共模抑制比 -
最小工作供电电压 -
每个通道的输出电流 90mA
最大工作供电电压 ±6V
典型压摆率 1.6KV/μs
电流 - 输入偏置 67μA
长*宽*高 4mm*4mm*830μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AD8134ACPZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8134ACPZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES AD8134ACPZ-REEL AD8134ACPZ-REEL数据手册

AD8134ACPZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 47.1182
10000+ ¥ 46.0308
15000+ ¥ 45.3059
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 235591
直接购买
加入购物车
