HCF4556M013TR

厂牌: STMICROELECTRONICS
产品描述: 440ns 双相 2 3V 20V 6.8mA 6.8mA SO-16 贴片安装,黏合安装
供应商型号: HCF4556M013TR
供应商: 国内现货
标准整包数: 10

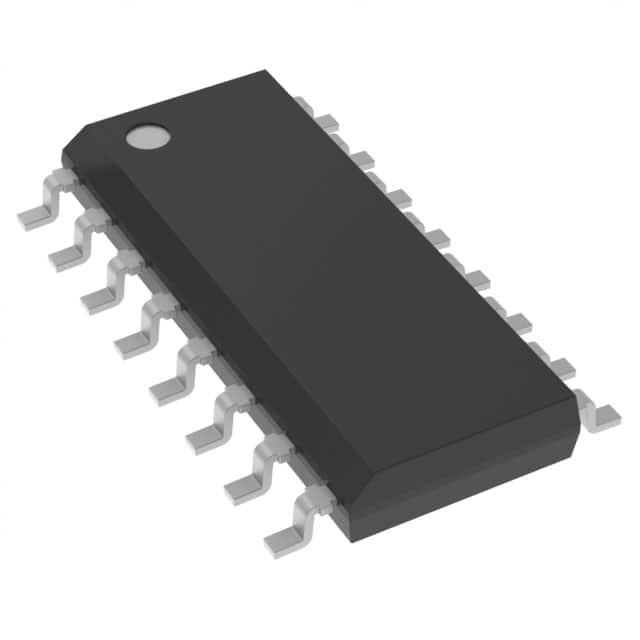

STMICROELECTRONICS 模拟开关/多路复用器 HCF4556M013TR

HCF4556M013TR概述

    HCF4556B 双通道二进制到1-of-4解码器/多路复用器技术手册

    产品简介


    HCF4556B是一款由金属氧化物半导体技术制成的双通道二进制到1-of-4解码器/多路复用器。它可广泛应用于数字电路设计、逻辑控制及通信系统中。HCF4556B采用DIP(Dual In-line Package)和SOP(Small Outline Package)两种封装形式,提供高灵活性和可扩展性。

    技术参数


    - 输入输出特性:
    - 输入泄漏电流 \( I{IL} \leq 100 \text{nA} \)
    - 高电平输入电压 \( V{IH} \geq 3.5 \text{V} \)
    - 低电平输入电压 \( V{IL} \leq 1.5 \text{V} \)
    - 高电平输出电压 \( V{OH} \geq 4.95 \text{V} \)
    - 低电平输出电压 \( V{OL} \leq 0.05 \text{V} \)
    - 工作条件:
    - 电源电压范围 \( V{DD} = 3 \text{V} \) 至 \( 20 \text{V} \)
    - 工作温度范围 \( -55^\circ \text{C} \) 至 \( 125^\circ \text{C} \)
    - 储存温度范围 \( -65^\circ \text{C} \) 至 \( 150^\circ \text{C} \)
    - 动态电气特性(\( Ta = 25^\circ \text{C} \),负载电容 \( CL = 50 \text{pF} \),负载电阻 \( RL = 200 \text{k}\Omega \),上升/下降时间 \( tr = tf = 20 \text{ns} \)):
    - 传播延迟时间 \( t{PLH}, t{PHL} \leq 220 \text{ns} \) (A或B输入至任何输出)
    - 输出驱动电流 \( I{OH} \geq 2.5 \text{mA} \)
    - 输出负载电流 \( I{OL} \geq 0.4 \text{mA} \)

    产品特点和优势


    HCF4556B具有多种显著优势,使其在众多应用场景中表现出色:
    - 标准化对称输出:确保每个输出端的电气特性一致。
    - 宽电压范围:支持高达20V的工作电压,适用于各种电源条件。
    - 超低输入泄漏电流:极大减少噪声干扰。
    - 优良的高电平/低电平电压:保证信号传输的可靠性。

    应用案例和使用建议


    HCF4556B常用于构建复杂的逻辑电路和数字系统,如1-of-16解码器。图中的典型应用实例展示了如何将HCF4556B与其他芯片(如HCF4555B)结合使用,以实现更复杂的功能。
    - 使用建议:
    - 在选择电源电压时,确保电压在3V至20V范围内,以确保最佳性能。
    - 注意温度范围,避免极端温度条件下的不稳定表现。
    - 确保信号输入遵循正确的电平标准,以获得可靠的解码和多路复用效果。

    兼容性和支持


    HCF4556B设计灵活,易于与其他CMOS器件配合使用。STMicroelectronics为该器件提供全面的技术支持,包括详尽的技术文档和售后咨询。

    常见问题与解决方案


    - Q1: 信号输入后输出没有变化?
    - A1: 检查输入信号是否符合电压标准,并确认电源电压在正常范围内。
    - Q2: 输出电压不稳定?
    - A2: 检查负载电阻是否匹配,确保信号线路没有过载或短路。
    - Q3: 无法实现多路复用功能?
    - A3: 确认多路复用选通端(Enable)是否正确控制,确保所有输入信号同步且无误。

    总结和推荐


    HCF4556B凭借其广泛的电压支持、稳定的电气特性及灵活的应用性,在数字电路设计领域具有显著的竞争优势。其优异的兼容性和完善的支持服务进一步增强了其在市场的地位。我们强烈推荐HCF4556B作为您的数字逻辑设计的理想选择。

HCF4556M013TR参数

参数
输入数量 -
低电平输出电流 6.8mA
最大工作供电电压 20V
最小工作供电电压 3V
输出数量 -
电路数量 2
高电平输出电流 6.8mA
供电类型 双相
传播延迟时间 440ns
10mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 SO-16
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

HCF4556M013TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

HCF4556M013TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 模拟开关/多路复用器 STMICROELECTRONICS HCF4556M013TR HCF4556M013TR数据手册

HCF4556M013TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
