TDA7442

产品分类: 音频接口芯片
厂牌: STMICROELECTRONICS
产品描述: Audio Processor Bass/Treble 4-IN 2-OUT 32-Pin SPDIP
供应商型号: 497-8867-5-ND
供应商: Digi-Key
标准整包数: 480

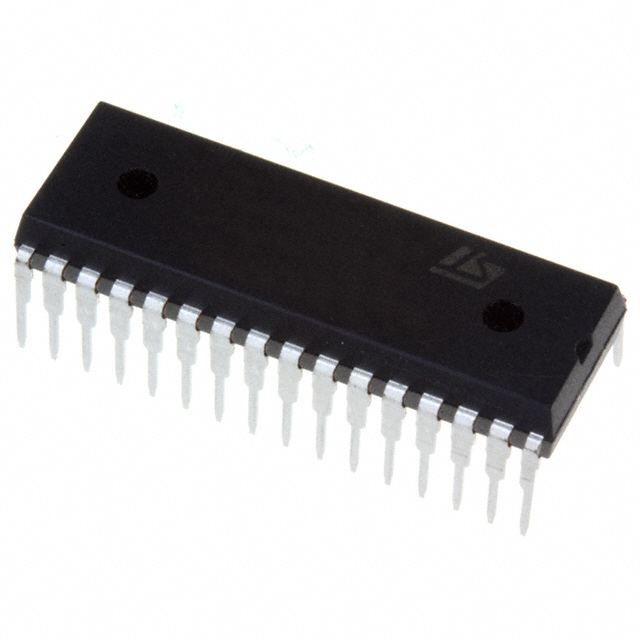

STMICROELECTRONICS 音频接口芯片 TDA7442

TDA7442概述

    TDA7442/TDA7442D 技术手册概述

    产品简介


    TDA7442 和 TDA7442D 是一款用于高品质音频应用的音量调节、音调控制、平衡(左右声道)处理器。这些芯片广泛应用于电视(TV)和高级音响系统(Hi-Fi)。它们能够通过可编程相位移位器产生环绕声效果,所有功能可以通过串行总线进行控制。

    技术参数


    - 输入信号处理能力:最大输入信号处理能力为2 Vrms。
    - 总谐波失真:总谐波失真(THD)在1KHz时不超过0.01%。
    - 信噪比:信噪比(S/N)高达106 dB。
    - 声道分离度:声道分离度(SC)在1KHz时达到90 dB。
    - 电源电压:供电电压范围为7至10.2 V。
    - 温度范围:工作环境温度范围为-10°C至70°C;存储温度范围为-55°C至150°C。

    产品特点和优势


    1. 多功能输入选择:提供4个立体声音频输入,并能通过0.5 dB步进控制输入衰减。
    2. 可调音调控制:拥有独立的低音和高音控制。
    3. 环绕声模式:两种环绕声模式可选,分别模拟音乐和立体声效果。
    4. 双扬声器控制:每个声道都有独立的衰减控制和静音功能,支持平衡调节。
    5. 数字控制:所有功能均可通过串行总线编程控制。

    应用案例和使用建议


    这些芯片适用于家庭影院系统、汽车音响和高端家庭娱乐系统中,以实现高质量音频体验。对于使用这些芯片的应用,可以考虑采用自动增益控制(AGC)来优化动态范围,以提高信噪比。

    兼容性和支持


    这些芯片有多种封装选项,包括SDIP-32和SO-28,方便集成到不同的电路设计中。STMicroelectronics提供了详尽的技术支持和文档资源,确保用户能够顺利使用。

    常见问题与解决方案


    - Q: 如何确保芯片的正常工作?
    - A: 严格遵守推荐的工作电压范围和温度范围。避免输入信号过载,特别是在高增益设置下。

    - Q: 芯片的噪音如何最小化?
    - A: 使用滤波器减少电源噪声,正确布线并使用屏蔽线缆,以避免电磁干扰(EMI)。

    总结和推荐


    总体来看,TDA7442 和 TDA7442D 是高性能音频处理器的优秀选择,特别适合于需要高质量音质和环绕声效果的应用场景。这些芯片的多路输入和多功能控制使其在市场上具有很强的竞争力。强烈推荐在需要精确音质控制和高级音频处理功能的应用中使用。

TDA7442参数

参数
长*宽*高 28.45mm*8.89mm*3.56mm
通用封装 SDIP-32
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

TDA7442厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TDA7442数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 音频接口芯片 STMICROELECTRONICS TDA7442 TDA7442数据手册

TDA7442封装设计

查看详情并下载
Symbol
Footprint
3D Model
