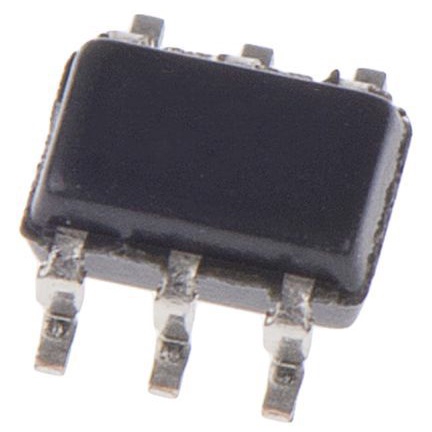

TSC215ICT

产品分类: 特殊用途放大器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 电流感应放大器, 双向输出, SC70-6封装
供应商型号: TSC215ICT
供应商: 国内现货
标准整包数: 1
STMICROELECTRONICS 特殊用途放大器 TSC215ICT

TSC215ICT概述

    TSC210, TSC211, TSC212, TSC213, TSC214 和 TSC215 系列零漂移电流感测放大器技术手册

    产品简介


    TSC210, TSC211, TSC212, TSC213, TSC214 和 TSC215 是一系列零漂移电流感测放大器,设计用于通过与外部分流电阻相连来测量宽范围共模电压(-0.3 V 至 +26 V)下的电流。这些放大器可用于高侧和低侧、双向的电流检测,广泛应用于电信设备、电源管理、笔记本电脑、工业应用及电池充电器等领域。

    技术参数


    - 宽共模电压范围: -0.3 V 至 +26 V
    - 供电电压: 2.7 V 至 26 V
    - 增益选择:
    - TSC210: 200 V/V
    - TSC211: 500 V/V
    - TSC212: 1000 V/V
    - TSC213: 50 V/V
    - TSC214: 100 V/V
    - TSC215: 75 V/V
    - 增益误差: 最大 ±1%
    - 偏置漂移: 最大 0.1 μV/°C
    - 增益漂移: 最大 20 ppm/°C
    - 静态电流: 100 μA
    - 封装: QFN10 (1.8x1.4) 和 SC70-6

    产品特点和优势


    1. 广泛的共模电压范围: 支持从 -0.3 V 到 +26 V 的宽电压范围,使其适用于多种应用。
    2. 高精度: 零漂移架构确保了高精度测量。
    3. 多种增益选择: 用户可以根据具体需求选择不同的增益版本。
    4. 稳定的电气特性: 在全供电电压范围内参数非常稳定。
    5. 适应广泛的温度范围: 在 -40°C 至 125°C 范围内正常工作。

    应用案例和使用建议


    TSC21x 系列可以广泛应用于多个领域。例如,在电信设备中,可以用来监控电路中的电流。在工业应用中,可以用于精确的电流测量和过流保护。为了获得最佳性能,用户应确保所选的分流电阻(Rshunt)能够承受预期的工作电流,以减少功耗。
    使用建议:
    - 在使用前确定所需的增益: 根据具体应用的需求选择合适的增益版本。
    - 正确连接参考电压(Vref): 确保参考电压不超出供电电压范围。
    - 合理选择分流电阻: 确保分流电阻的选择既能够满足电流测量的精度要求,又不会产生过多的功耗。

    兼容性和支持


    TSC21x 系列与各种电子元器件和其他设备具有良好的兼容性。STMicroelectronics 提供技术支持和服务,如有疑问可联系当地的销售办公室。此外,STMicroelectronics 的官方网站还提供了丰富的资料和工具,帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    - 问题: 偏置电流过大导致测量不准确。
    - 解决方法: 确保输入电压在规定的范围内,并且分流电阻值选择得当,以最小化偏置电流的影响。
    - 问题: 输出电压不稳定。
    - 解决方法: 检查供电电压是否稳定,确认 Vref 引脚连接正确,必要时添加滤波电容。

    总结和推荐


    TSC210, TSC211, TSC212, TSC213, TSC214 和 TSC215 系列零漂移电流感测放大器凭借其广泛的共模电压范围、高精度和稳定性,成为市场上非常有竞争力的产品。对于需要高精度电流测量和监测的应用,强烈推荐使用这一系列产品。通过合理的配置和使用,这些器件将为用户带来卓越的性能和可靠的体验。

TSC215ICT参数

参数
典型压摆率 420mV/μs
典型供电电流 65μA
通道数量 1
最大工作供电电压 -
Vos - 输入偏置电压 60μV
-3db带宽 -
典型增益带宽 60KHz
电流 - 输入偏置 28μA
最小工作供电电压 -
每个通道的输出电流 -
CMRR - 共模抑制比 105dB
通用封装 SC-70-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
