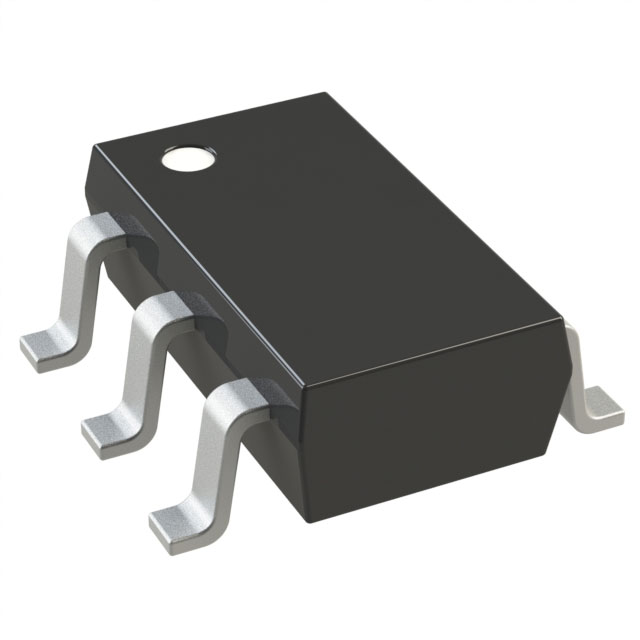

TSC888BILT

产品分类: 特殊用途放大器
厂牌: STMICROELECTRONICS
产品描述: 1mA 95dB 2mA 1 24V 5.5μA SOT-23-5 贴片安装,黏合安装
供应商型号: CY-TSC888BILT
供应商: Avnet
标准整包数: 1
STMICROELECTRONICS 特殊用途放大器 TSC888BILT

TSC888BILT概述

    TSC888低侧电流感应放大器技术手册

    1. 产品简介


    TSC888是一款低成本高侧电流感应放大器,广泛应用于桌面电脑、服务器开关电源、光伏系统、电池充电器、笔记本电脑以及直流电机控制等领域。其主要功能是测量一个高侧分流电阻上的微小差分电压,并将其转换为相对于地电平的输出电压。

    2. 技术参数


    - 输入共模电压范围: 2.8 V 至 24 V
    - 供电电压范围: 4 V 至 24 V
    - 总供电电流: 最大1 mA
    - 增益选项: 20 V/V、50 V/V 或 100 V/V
    - 输出: 缓冲输出
    - 绝对最大额定值:
    - 输入引脚差分电压(Vp-Vm): ±2 V
    - 输入引脚电压 (Vp, Vm): -0.3 V 至 30 V
    - 供电电压 (VCC): -0.3 V 至 25 V
    - 输出引脚电压 (Vout): -0.3 V 至 Vcc V
    - 存储温度: -55°C 至 150°C
    - 最大结温: 150°C
    - 结到环境的热阻: 250°C/W
    - 静电放电模型:
    - 人体模型 (HBM): 1 kV
    - 机器模型 (MM): 100 V
    - 操作条件:
    - 供电电压范围 (VCC): 4.0 V 至 24 V
    - 操作温度范围 (Toper): -40°C 至 85°C
    - 共模操作范围 (Vicm): 2.8 V 至 24 V

    3. 产品特点和优势


    - 宽输入共模电压范围: 可以在2.8 V至24 V范围内独立于供电电压工作,使得高侧电流感应可以在电压远大于供电电压的情况下进行。
    - 低静态电流: 最大供电电流仅为1 mA,适用于需要低功耗的应用场合。
    - 多种增益选项: 内部固定增益可选20 V/V、50 V/V或100 V/V,满足不同应用场景的需求。
    - 小封装尺寸: 采用SOT23-5封装,体积小巧,易于安装和布线。

    4. 应用案例和使用建议


    - 应用案例: 用于桌面电脑、服务器开关电源的电流监测;光伏系统中的功率监控;笔记本电脑电池的充电管理;直流电机的电流控制。
    - 使用建议: 在高侧电流感应应用中,确保供电电压和输入共模电压均在指定范围内,避免超过绝对最大额定值。为了提高精度,尽量保持外部感测电阻两端的电压稳定。

    5. 兼容性和支持


    - 兼容性: TSC888可以与多种电子元器件和设备兼容,尤其是那些需要高精度电流监测的应用。
    - 支持: STMicroelectronics提供了详细的技术手册和在线技术支持,以帮助用户正确使用和维护该产品。

    6. 常见问题与解决方案


    - 问题1: 供电电压超出范围。
    - 解决方法: 确保供电电压在4.0 V至24 V之间,如果需要更宽的电压范围,请考虑其他型号的产品。
    - 问题2: 输出电压不稳定。
    - 解决方法: 检查外部感测电阻的连接是否稳定,确保电压差值变化平稳。

    7. 总结和推荐


    TSC888以其低成本、宽输入共模电压范围和低静态电流等优势,在各种应用中表现出色。其多功能性和可靠性使其成为众多高精度电流监测场合的理想选择。强烈推荐在需要高精度电流监测的应用中使用TSC888。

TSC888BILT参数

参数
-3db带宽 -
电流 - 输入偏置 5.5μA
每个通道的输出电流 2mA
通道数量 1
典型压摆率 -
典型增益带宽 -
Vos - 输入偏置电压 -
CMRR - 共模抑制比 95dB
最小工作供电电压 -
最大工作供电电压 24V
典型供电电流 1mA
3mm(Max)
1.75mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
