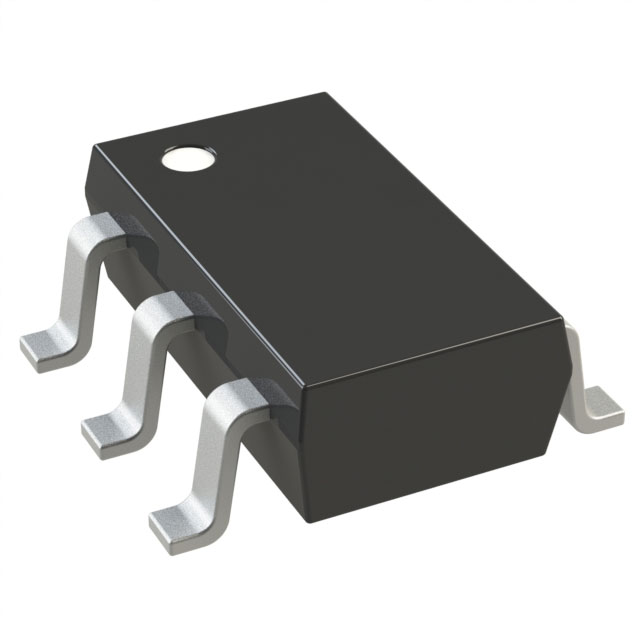

TS1851ILT

产品分类: 仪表放大器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 低功耗运算放大器, 单通道, SOT-23封装, 单电源, 表面贴装, 5引脚
供应商型号: 30C-TS1851ILT SOT-23-5
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 仪表放大器 TS1851ILT

TS1851ILT概述

    TS185x, TS185xA Operational Amplifiers

    1. 产品简介


    TS185x (单个、双路和四路)系列是低功耗运算放大器,能够在1.8V至6V的电压范围内运行。这些器件具有轨对轨输入和输出能力,广泛应用于需要低电压和高效率的电池供电设备中。

    2. 技术参数


    以下是TS185x系列的详细技术参数:
    | 参数名称 | 规格范围 |

    | 供电电压(VCC) | 1.8 V 至 6 V |
    | 输入共模电压范围(Vicm) | VCC-0.2 V 至 VCC+0.2 V |
    | 输入偏置电流(Iib) | 10 nA 至 93 nA |
    | 增益带宽积(GBP) | 300 kHz 至 800 kHz |
    | 单位增益稳定度 | 能够驱动 500 pF 容性负载 |
    | 工作温度范围 | -40°C 至 +125°C |

    3. 产品特点和优势


    - 低功耗:仅需120 μA的供电电流。
    - 宽电压范围:支持1.8V至6V的供电电压。
    - 输入输出轨对轨:能够在电源电压范围内实现高动态范围。
    - 高精度:输入失调电压最大为1 mV。
    - 良好的抗噪性能:输入电压噪声仅为40 nV/√Hz。
    - ESD保护:最高可达2 kV的人体模型(HBM)和200 V的机器模型(MM)保护。
    - 封装:采用节省空间的SOT23-5微型封装。

    4. 应用案例和使用建议


    应用案例:
    - 两节电池供电系统
    - 便携式电子设备
    - 无绳电话
    - 手机
    - 笔记本电脑
    - PDA
    使用建议:
    - 在电池供电的应用中,注意控制总线上的电流以延长电池寿命。
    - 确保输入电压不超过规定范围,避免过压损坏。
    - 针对特定应用选择合适的版本(例如单通道、双通道或四通道),并根据负载条件选择适当的供电电压。

    5. 兼容性和支持


    TS185x系列产品具有良好的兼容性,可以方便地集成到各种电路设计中。制造商提供详尽的技术文档和应用指南,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 供电电压不匹配 | 检查供电电压是否符合要求(1.8V 至 6V)。|
    | 输出电压不稳定 | 检查负载电阻和电容是否合适。 |
    | 输入偏置电流过高 | 确保输入电压处于共模范围内(VCC-0.2 V 至 VCC+0.2 V)。|

    7. 总结和推荐


    TS185x系列运算放大器凭借其低功耗、高精度、宽电压范围及出色的抗干扰性能,在电池供电的便携式设备应用中表现出色。无论是小型电子设备还是大容量便携式设备,TS185x都是一个理想的选择。总体而言,强烈推荐使用TS185x系列运算放大器来满足各种便携式应用的需求。

TS1851ILT参数

参数
每个通道的输出电流 48mA
典型增益带宽 630KHz
Vos - 输入偏置电压 1mV
最小工作供电电压 1.8V
-3db带宽 -
电流 - 输入偏置 16nA
典型压摆率 250mV/μs
最大工作供电电压 6V
CMRR - 共模抑制比 -
通道数量 1
典型供电电流 162μA
3mm(Max)
1.75mm(Max)
1.45mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS1851ILT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TS1851ILT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 仪表放大器 STMICROELECTRONICS TS1851ILT TS1851ILT数据手册

TS1851ILT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.124
100+ ¥ 2.497
750+ ¥ 2.222
1500+ ¥ 2.101
3000+ ¥ 2.002
18000+ ¥ 1.991
39000+ ¥ 1.969
库存: 1960
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.12
直接购买
加入购物车
