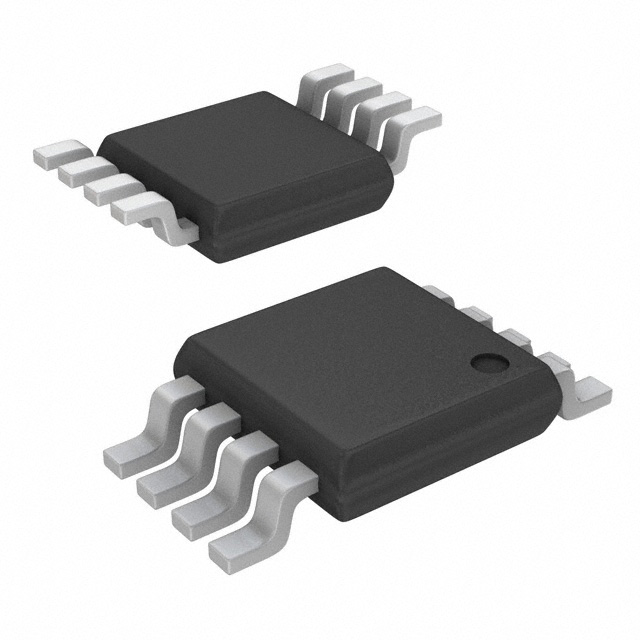

TSC103IYPT

产品分类: 特殊用途放大器
厂牌: STMICROELECTRONICS
产品描述: 200μA 600mV/μs 105dB 26mA 1 5.5V 500μV 10μA 700KHz TSSOP-8 贴片安装,黏合安装 3mm*4.4mm*1mm
供应商型号: AV-E-TSC103IYPT
供应商: Avnet
标准整包数: 4000
STMICROELECTRONICS 特殊用途放大器 TSC103IYPT

TSC103IYPT概述


    产品简介


    TSC103高侧电流检测放大器
    TSC103是一款高性能的高侧电流检测放大器,专为宽输入共模电压范围和低静态电流而设计。它能够测量高侧分流电阻上的小差分电压,并将其转换为与地面相关的输出电压。该产品广泛应用于汽车电流监测、直流电机控制、光伏系统、电池充电器及电源管理等领域。

    技术参数


    工作环境:
    - 输入共模电压范围:单供电配置时为2.9 V至70 V,双供电配置时为-2.1 V至65 V
    - 工作温度范围:-40°C至125°C
    - 最大存储温度:-55°C至150°C
    电气特性:
    - 总供电电流(ICC):最大值为360 µA
    - 增益可调:20 V/V、25 V/V、50 V/V或100 V/V
    - 共模抑制比(CMR):最低90 dB(DC),最高105 dB(AC)
    - 供电电压抑制比(SVR):最低85 dB,最高95 dB
    - 输出电压精度:±2.5% 至 ±5%
    - 短路电流:最大26 mA
    - 斜率(Slew Rate):0.4 V/µs至0.6 V/µs
    - 噪声水平:最大40 nV/√Hz

    产品特点和优势


    独特功能:
    - 支持独立的供电和输入共模电压
    - 宽泛的工作电压范围和共模生存范围
    - 低静态电流和可调节增益
    - 高度集成化,便于多种应用场合
    优势:
    - 高精度输出和优良的共模抑制能力
    - 在各种严苛条件下依然表现稳定
    - 能够承受负电压和反向电池情况
    - 通过调整选择引脚实现不同增益

    应用案例和使用建议


    应用实例:
    - 汽车电流监测:用于监控汽车电路中的电流流动情况,确保电路安全。
    - 直流电机控制:作为电流反馈组件,提供精准的电流监控。
    - 电源管理:在不间断电源(UPS)和高阶电源供应系统中实现电流的精密测量。
    使用建议:
    - 为确保最佳性能,在极端温度环境下使用时应注意散热管理。
    - 在接线过程中应确保正确的电源连接方式,避免误接导致器件损坏。
    - 对于需要更高精度的应用,可以选择具有较高增益的型号以达到更优的信号处理效果。

    兼容性和支持


    兼容性:
    - 适用于不同的供电配置,既支持单电源也支持双电源系统。
    - 能够与市面上主流的微控制器配合使用,具备良好的兼容性。
    支持信息:
    - 制造商提供详细的技术文档和应用指南,帮助用户快速上手。
    - 提供专业的技术支持服务,解答用户在使用过程中遇到的各种问题。

    常见问题与解决方案


    常见问题:
    1. 如何确定合适的增益?
    - 根据具体应用场景的电流范围来决定。通常情况下,更高的增益可以带来更高的测量精度。

    2. 如何判断供电电压是否合适?
    - 确认供电电压范围符合产品手册中的要求,确保电压稳定不波动。
    3. 如何解决输出漂移问题?
    - 尽量避免工作在极端温度条件下,可以通过外部校准电路进行补偿。
    解决方案:
    - 针对每个问题提供了明确的操作步骤和建议措施。

    总结和推荐


    TSC103高侧电流检测放大器凭借其宽泛的工作范围、卓越的电气特性和高度灵活性,在多种工业及消费电子领域都有着广泛的应用前景。无论是在复杂多变的汽车电子环境中还是在高效的电源管理系统中,TSC103都能表现出色。因此,我强烈推荐使用这款产品。如果你正在寻找一款能在严苛条件下可靠工作的电流检测解决方案,TSC103无疑是最佳的选择之一。

TSC103IYPT参数

参数
通道数量 1
典型增益带宽 -
典型供电电流 200μA
最大工作供电电压 5.5V
Vos - 输入偏置电压 500μV
CMRR - 共模抑制比 105dB
最小工作供电电压 -
-3db带宽 700KHz
电流 - 输入偏置 10μA
典型压摆率 600mV/μs
每个通道的输出电流 26mA
长*宽*高 3mm*4.4mm*1mm
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
