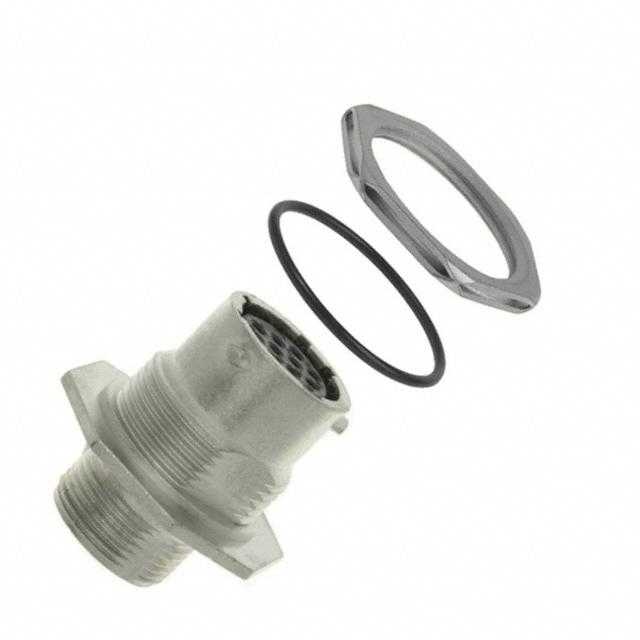

UT0W71210SH

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Receptacle Housing 10pin Zinc Alloy 隔板安装,面板安装
供应商型号: TU-UT0W71210SH
供应商: 海外现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UT0W71210SH

UT0W71210SH概述

    UT0W High Density Metal Circular Connector 技术手册

    产品简介


    “UT0W”工业圆形连接器系列是多路连接器的最新产品,适用于室内和室外各种恶劣环境。该系列产品提供8种壳体尺寸和8种高密度插入布局。其独特的设计使得该系列连接器能够在严苛条件下保持稳定的连接性能,特别适合于需要高度密封和屏蔽的应用场合。此外,“UT0W”还具有金属卡口环,能够确保多次插拔(500次)仍能保持稳固的连接状态。

    技术参数


    - 壳体尺寸:10、12、14、16、18、20、22、24
    - 电气规格:
    - 额定操作温度:-40°C 至 +105°C
    - 绝缘电阻:≥5000 MΩ
    - 耐压测试:1500 VAC
    - 抗振动:符合MIL-STD202标准方法204
    - 抗冲击:符合MIL-STD202标准方法207
    - 盐雾测试:48小时(标准版本),96小时(黑化阳极氧化),可定制至200或500小时
    - 水密性:动态IP67/IP68/IP69K
    - 接触点:可选针型接触点或插座接触点
    - 安装方式:墙面安装插座、电缆插头、后板螺母安装插座
    - 防护等级:RoHS合规,无镉和铅材料

    产品特点和优势


    - 电磁兼容性:通过EMC要求,支持各种高频信号传输。
    - 多样化的插入布置:8种不同的插入排列组合,满足不同应用需求。
    - 防水密封性:支持高达IP69K的密封等级,确保在高压清洗下也能保持密封。
    - 耐盐雾性:具备良好的耐腐蚀性,适用于多种恶劣环境。
    - 稳固的锁紧机制:采用金属波浪弹簧,带有明确的“咔嚓”声确认锁紧。

    应用案例和使用建议


    - 室外监控系统:用于连接摄像机和其他传感器设备,确保在恶劣天气条件下依然可靠运行。
    - 工业自动化:用于工厂自动化设备的布线,确保设备之间稳定可靠的通信。
    - 车辆系统:用于汽车内部及外部设备之间的连接,确保在震动和极端温度条件下的正常工作。
    使用建议:
    - 建议配合相应的密封件(如0形圈)使用,以确保最佳的防水效果。
    - 根据具体应用选择合适的壳体尺寸和插入排列方式,确保连接稳定可靠。

    兼容性和支持


    - 兼容性:与多种行业标准兼容,如MIL-C-26482系列I标准。
    - 支持服务:制造商提供详细的技术文档和客户支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 如何保证密封性?
    - 确保使用合适的0形圈和密封件,建议参考制造商提供的安装指南。
    2. 如何提高盐雾抵抗性?
    - 可根据需求选择96小时及以上盐雾测试版本,或者定制更高的盐雾测试要求。
    3. 如何判断连接器是否锁定?
    - 听到清晰的“咔嚓”声表示连接器已牢固锁定。

    总结和推荐


    “UT0W”高密度金属圆形连接器凭借其坚固的设计、优良的防水防尘性能以及广泛的电气特性,成为恶劣环境下的理想选择。它不仅能满足EMC要求,还能承受高强度振动和冲击,非常适合在户外和工业环境中使用。此外,制造商提供的全方位支持和文档也为用户提供了极大的便利。强烈推荐用于各种严苛环境下的连接应用。

UT0W71210SH参数

参数
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接 -
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

UT0W71210SH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W71210SH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W71210SH UT0W71210SH数据手册

UT0W71210SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.38 ¥ 232.189
库存: 281
起订量: 19 增量: 1
交货地:
最小起订量为:1
合计: ¥ 232.18
