UTS6JC8E4P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTS系列, 4芯, 电缆安装, 焊接, IP68,IP69K
供应商型号: 6876406
供应商: 海外现货
标准整包数: 1

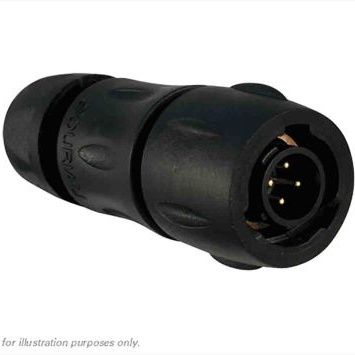

SOURIAU-SUNBANK 圆形连接器 UTS6JC8E4P

UTS6JC8E4P概述

    UTS Hi Seal with PC Tail Contacts: 技术手册与应用指南

    产品简介


    UTS Hi Seal with PC Tail Contacts 是一款专为恶劣环境下工作的连接器,其独特的设计使其适用于各种高要求的应用场合。这些连接器具备防水、防尘和耐腐蚀的特点,特别适合用于户外环境和机器人系统等应用场景。该系列连接器包含塑料外壳版本,确保了出色的耐用性和可靠性。

    技术参数


    - 机械特性:
    - 材料: 机壳及背壳采用UL94-V0级热塑性塑料;插头为弹性体材料。
    - 接触材料: 铜合金镀金;可根据需求提供其他电镀。
    - 使用寿命: 最多可进行250次接插拔操作。
    - 振动测试: 符合CEI 60512-4标准,频率范围从10Hz到2000Hz。
    - 温度循环测试: 在-40°C到+105°C之间进行5个循环。

    - 电气特性:
    - 电流承载能力:
    - 尺寸16: 每个接触点最大载流能力13A。
    - 尺寸20: 每个接触点最大载流能力7.5A。
    - 绝缘电阻: 环境温度25°C下,绝缘电阻≥5000MΩ(测试电压500Vcc)。
    - 耐压测试: 尺寸20接触点间1500Veff;尺寸16接触点间2300Veff。
    - 工作电压: 尺寸20接触点下的工作电压为600V;尺寸16接触点下的工作电压为1000V。

    - 环境特性:
    - 温度范围: -40°C至+105°C。
    - 盐雾抗性: 500小时盐雾测试。
    - 密封性: 插合状态下可达IP68,未插合状态下可达IP69K。
    - 紫外线稳定性: 5年自然暴露后无机械损伤或颜色显著变化。

    产品特点和优势


    - 坚固耐用: 塑料外壳和金属固定夹确保在恶劣环境中可靠使用。
    - 高可靠性: 接触点经过多次测试验证,保证长期稳定运行。
    - 环保认证: RoHS合规,符合中国RoHS等环保标准。
    - 防护等级高: 达到IP68/IP69K等级,适合多种恶劣环境。

    应用案例和使用建议


    UTS Hi Seal with PC Tail Contacts 广泛应用于各种严苛环境,例如:
    - 主动转向系统: 高振动、高温环境。
    - 泄漏检测系统: 需要高性能防水密封。
    - 户外气象站: 适应极端天气条件。
    - 机器人: 耐磨耐用,确保连续稳定运行。
    - 道路交通管理系统: 紧凑空间、防尘防潮需求高。
    使用建议:
    - 在安装前检查所有配件是否齐全,特别是密封帽和保护套。
    - 安装时遵循制造商提供的钻孔图样,确保精确对齐。
    - 定期清洁和检查连接器,以确保其持续可靠的性能。

    兼容性和支持


    该产品具有广泛的兼容性,适用于不同尺寸的外壳。提供多种颜色编码环以方便区分不同类型的连接器。制造商提供技术支持和售后服务,帮助用户解决问题并优化应用效果。

    常见问题与解决方案


    1. 问题: 连接器无法正确插入。
    - 解决方案: 检查是否正确对准钻孔图样,确保外壳尺寸匹配。

    2. 问题: 绝缘电阻不符合标准。
    - 解决方案: 清洁接触点并重新测量,如有必要更换新连接器。

    3. 问题: 密封失效。
    - 解决方案: 确保正确安装密封帽,并定期检查密封状态。

    总结和推荐


    UTS Hi Seal with PC Tail Contacts 以其卓越的耐用性和可靠性,在各种恶劣环境中表现出色。无论是在工业自动化还是户外监测系统中,该连接器都是理想的选择。对于需要高性能连接解决方案的应用,我们强烈推荐使用UTS Hi Seal with PC Tail Contacts。建议用户在购买前仔细阅读技术手册,并咨询制造商以获取更多专业建议。

UTS6JC8E4P参数

参数
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 7A
外壳材料 Polyamide (PA),Nylon
针脚数 4pin
触头镀层 - 配接
长*宽*高 54mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装

UTS6JC8E4P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC8E4P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC8E4P UTS6JC8E4P数据手册

UTS6JC8E4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
