UTS010E6P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 6芯, 法兰安装, 焊接, IP68,IP69K
供应商型号: 6876462
供应商: 海外现货
标准整包数: 1

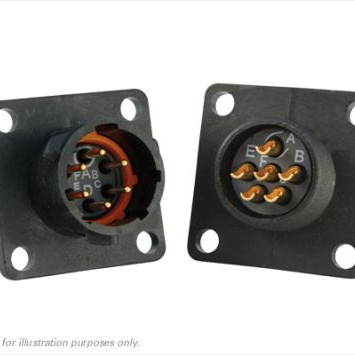

SOURIAU-SUNBANK 圆形连接器 UTS010E6P

UTS010E6P概述


    产品简介


    UTS Hi Seal PCB 模块化电连接器 是一款专为严苛环境设计的连接器,适用于需要防潮、防腐蚀及在狭小空间内使用的场合。此系列连接器通过了IP68/IP69K防护等级认证,能够在水下及各种恶劣环境下保持稳定运行。其主要功能包括可靠的电气连接、良好的密封性和耐用性,适用于多种工业领域如机器人、户外气象站和道路交通管理系统等。

    技术参数


    - 机械性能:
    - 材质:外壳及后壳:阻燃UL94-V0等级热塑塑料;插入件:弹性体;触点:镀金黄铜
    - 耐振动性:符合CEI 60512-4标准,频率范围10到2000Hz
    - 热冲击测试:MIL-STD1344方法1003,共5个循环,温度范围从-40°C至105°C
    - 使用寿命:最大250次插拔
    - 电气性能:
    - 最大电流(每触点):尺寸16:13A;尺寸20:7.5A
    - 绝缘电阻:5000兆欧,测试电压500Vcc,环境温度25°C
    - 测试电压:接触大小20之间1500V,接触大小16之间2300V,符合MIL-DTL-26482标准
    - 工作电压:接触大小20:600V,接触大小16:1000V
    - 环境适应性:
    - 温度范围:-40°C至+105°C
    - 盐雾耐受性:500小时
    - 防泄漏性能:接合状态下的动态IP68等级,未接合状态下的动态IP69K等级,根据DIN 40050标准
    - UV抗性:暴露5年后无机械损坏或颜色变化
    - RoHS合规性:符合中国SJ/T1166-2006标准

    产品特点和优势


    - 高度可靠性:通过了多项严格的环境测试,确保在恶劣条件下的稳定运行。
    - 良好的机械和电气性能:具有高电流承载能力和优异的绝缘性能,能够满足复杂工业环境的需求。
    - 易于安装和维护:预装配PC尾部触点、支撑柱和金属紧固夹,确保快速安装并提供机械稳定性。
    - 广泛的适用性:可用于多种工业领域,特别适合户外环境下的应用。

    应用案例和使用建议


    应用案例:
    - 主动式转向系统:此类连接器能够确保在车辆的主动式转向系统中进行可靠的数据传输。
    - 泄露检测系统:在户外气象站和机器人中,用于准确测量环境条件。
    - 交通管理系统:适用于道路和交通监控系统的信号传输。
    使用建议:
    - 安装前检查:在安装前务必检查所有部件的完整性,确保没有损坏或缺陷。
    - 正确的布线和接触:确保电线正确连接且接触良好,避免松动导致接触不良。
    - 定期维护:定期清洁连接器以防止灰尘和其他污染物的积聚,确保长期性能。

    兼容性和支持


    - 兼容性:与UTS 7系列其他配件和设备高度兼容。
    - 技术支持:厂家提供详细的安装指南和技术支持,确保客户能够顺利安装和维护。

    常见问题与解决方案


    - 问题: 连接器在高湿度环境下出现腐蚀现象。
    - 解决方案: 定期检查连接器并更换磨损的密封圈,确保其防护等级的有效性。

    - 问题: 在高温环境下工作时,连接器的性能不稳定。
    - 解决方案: 使用专门设计用于高温环境的触点材料,例如镍或银基合金。

    - 问题: 插拔次数过多导致性能下降。
    - 解决方案: 定期进行寿命测试,一旦发现性能下降,及时更换连接器。

    总结和推荐


    UTS Hi Seal PCB 模块化电连接器 以其卓越的性能和广泛的应用范围成为严苛环境下的理想选择。其高度的可靠性和良好的兼容性使其成为工业应用中的首选。我们强烈推荐此产品用于各种需要高可靠性和长寿命的场合。如果您有任何疑问或需要进一步的技术支持,可以直接联系我们的技术支持团队。

UTS010E6P参数

参数
端接 焊盘
额定电流 6A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
长*宽*高 21.5mm(长度)*23.8mm(高度)
安装方式 法兰安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装

UTS010E6P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS010E6P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS010E6P UTS010E6P数据手册

UTS010E6P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 118.2482
5+ ¥ 111.2973
25+ ¥ 109.1092
50+ ¥ 107.6115
100+ ¥ 106.1032
库存: 246
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 118.24
