UTS710E7S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 7pin Polyamide (PA),Nylon 6A 金 黑色 隔板安装,面板安装 27mm(高度)
供应商型号: UTS710E7S
供应商: 国内现货
标准整包数: 1

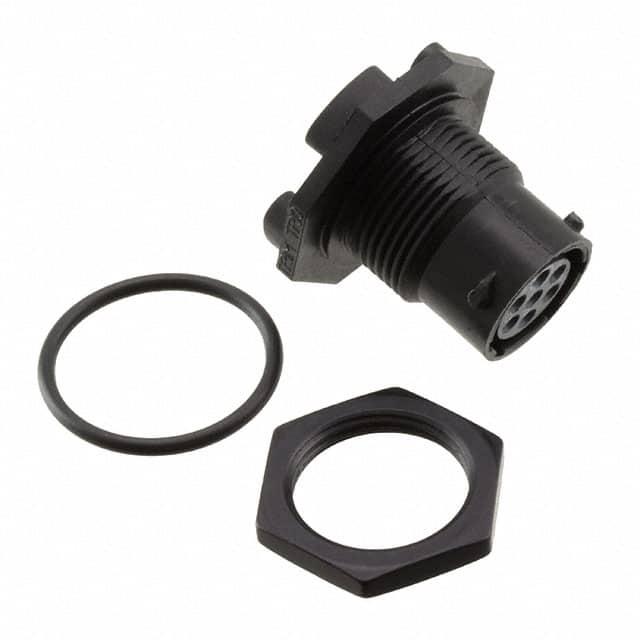

SOURIAU-SUNBANK 圆形连接器 UTS710E7S

UTS710E7S概述

    UTS Hi Seal 技术手册解析

    产品简介


    UTS Hi Seal 连接器是一系列轻量级工业塑料圆形连接器,与 MIL-DTL-26482 连接器兼容。该连接器能够在连接和未连接状态下提供动态 IP68/IP69K 防水保护。它们适用于广泛的环境,包括湿和淹没环境、仪器仪表、气象测量系统、交通控制、视频监控、隧道风扇和水测量等领域。

    技术参数


    环境参数
    - 工作温度范围:-40°C 到 +105°C
    - 密封(连接/未连接):动态 IP68(浸水一周,1bar 压力)
    - 盐雾测试:500 小时
    - UV 抗性:无机械损伤或颜色显著变化,经过 5 年自然环境暴露(等同于 ISO4892 中规定的日光和湿度)
    材料参数
    - 外壳和后盖:阻燃热塑性塑料 UL94-V0
    机械参数
    - 使用寿命:250 次插拔
    - 振动耐受性:符合 CEI 60512-4 标准的正弦振动(10Hz 到 2000Hz)
    - 热冲击:5 个循环,-40°C 到 +105°C
    电气参数
    - 接触电流最大值:尺寸 16:13A;尺寸 20:7.5A
    - 绝缘电阻:≥5000 MΩ(500Vcc,25°C)
    - 测试电压:20 号接触 1500Veff,16 号接触 2300Veff
    - 工作电压:20 号接触 600V,16 号接触 1000V(根据 MIL-DTL-26482 标准)
    接触配置
    - 提供多种接触数量和尺寸,具体详见技术手册

    产品特点和优势


    - 防水防尘:在连接和未连接状态下均能提供 IP68/IP69K 的防护等级,特别适合恶劣环境。
    - 互换性:设计上与 MIL-DTL-26482 或等效标准兼容,方便用户更换。
    - 抗腐蚀:塑料外壳具有良好的防腐蚀性能。
    - 安全性:静电放电安全设计。
    - 快速锁定系统:采用卡口式锁定机制,便于安装和拆卸。
    - 环境友好:RoHS 合规,符合中国 RoHS 标准。

    应用案例和使用建议


    - 应用案例:广泛应用于轨道交通、隧道通风、气象测量和工业自动化领域。
    - 使用建议:在设计中考虑合适的电缆密封和防护措施,以确保长期稳定性。

    兼容性和支持


    - 兼容性:与其他符合相关标准的设备兼容。
    - 支持:如有需要,可联系厂家咨询关于非标准型号的信息。

    常见问题与解决方案


    - 问题 1:连接不稳定。解决方案:确保连接器正确安装并紧固。
    - 问题 2:接触电阻高。解决方案:检查接触表面是否有污垢或损坏,必要时重新焊接或更换接触件。
    - 问题 3:外壳破损。解决方案:更换新的外壳,确保材料质量符合要求。

    总结和推荐


    UTS Hi Seal 连接器凭借其出色的防水防尘性能、互换性及良好的机械和电气性能,在各种严苛环境下表现出色。特别适用于需要高度可靠连接的应用场合。强烈推荐使用此款连接器,以确保系统长期稳定运行。

UTS710E7S参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 6A
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
长*宽*高 27mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装

UTS710E7S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS710E7S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS710E7S UTS710E7S数据手册

UTS710E7S封装设计

查看详情并下载
Symbol
Footprint
3D Model
