UTS71412P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau M14圆形连接器插头, UTS系列, 12芯, 面板安装, 压接, IP68,IP69K
供应商型号: ET-1208018
供应商: 海外现货
标准整包数: 1

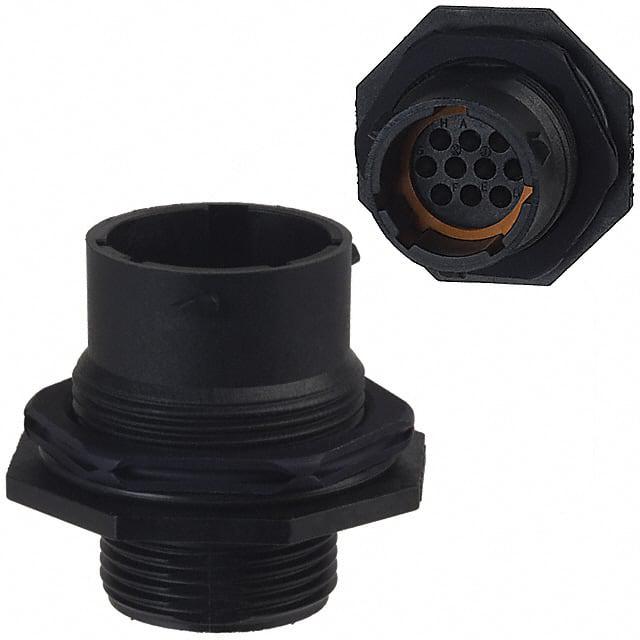

SOURIAU-SUNBANK 圆形连接器 UTS71412P

UTS71412P概述

    UTS Hi Seal PCB-Mounted Connectors: Rugged and Plastic Solutions for Harsh Environments

    1. 产品简介


    UTS Hi Seal系列是一款专为恶劣环境设计的电子连接器,特别适用于那些在潮湿、腐蚀性以及空间有限的环境中使用。此系列产品采用塑料材质,具备IP68/IP69K防护等级,确保在多种环境下能够可靠运行。通过波峰焊接工艺安装到印刷电路板上,该连接器在工业自动化、机器人、户外气象站及道路交通管理系统等领域广泛应用。

    2. 技术参数


    - 机械特性
    - 外壳与后盖:阻燃热塑性材料(UL94-V0)
    - 插件:弹性体
    - 触点:镀金铜合金
    - 插拔寿命:≥250次
    - 振动耐久性:符合CEI 60512-4标准(10-2000Hz正弦振动)
    - 热冲击:5个周期,每周期30分钟(-40°C至+105°C)
    - 电气特性
    - 电流容量:最大13A(型号16);最大7.5A(型号20)
    - 绝缘电阻:≥5000 MΩ(500Vdc)
    - 试验电压:型号20之间1500 Veff;型号16之间2300 Veff
    - 工作电压:型号20为600V;型号16为1000V
    - 环境特性
    - 温度范围:-40°C至+105°C
    - 盐雾测试:500小时无损伤
    - 防水等级:动态IP68(水下1周,1巴压力)
    - 动态防尘防水等级:IP69K
    - 紫外线稳定性:连续5年暴露在自然条件下无机械和视觉损伤
    - 符合RoHS标准及中国RoHS SJ/T1166-2006

    3. 产品特点和优势


    UTS Hi Seal系列连接器在设计上具备多个独特的功能,使其成为恶劣环境下的理想选择:
    - 耐用性强:采用镀金铜合金触点,具有出色的耐腐蚀性和高导电性能。
    - 防水防尘:达到IP68/IP69K等级,可在极端条件下使用。
    - 机械强度高:采用高强度材料,能承受多次插拔,且不易损坏。
    - UV稳定性:经过长时间紫外线暴露测试,保持良好的物理和化学性质。

    4. 应用案例和使用建议


    - 机器人技术:可用于机器人的电源连接,提供稳定可靠的电力供应。
    - 户外气象站:确保在潮湿、盐雾等恶劣环境下的可靠运行。
    - 道路流量管理系统:适用于交通信号灯等设备,提供高效可靠的信号传输。
    使用建议:
    - 确保连接器在装配前清洁干燥,避免污染影响接触可靠性。
    - 定期检查连接器的密封情况,确保防水防尘效果。
    - 在特殊环境条件下使用时,建议咨询供应商获取最佳配置建议。

    5. 兼容性和支持


    UTS Hi Seal系列产品设计用于兼容多种电路板布局,支持预组装的PC尾部触点和底座。Souriau公司提供了广泛的配件和维护服务,包括密封帽、金属终端和颜色编码环等。

    6. 常见问题与解决方案


    - 问题:连接器在潮湿环境下性能下降。
    - 解决方案:检查并更换已老化的密封部件,确保连接器密封性良好。
    - 问题:接触不良。
    - 解决方案:重新安装并确保正确的插入方向和深度,同时清理触点表面。

    7. 总结和推荐


    UTS Hi Seal系列连接器以其卓越的性能、高度的可靠性和广泛的应用领域,在恶劣环境下表现出色。我们强烈推荐使用这些连接器,特别是在需要高耐腐蚀性、防水防尘以及稳定电源传输的应用中。无论是在工业自动化、户外气象监测还是智能交通系统中,UTS Hi Seal都是您不可或缺的选择。

UTS71412P参数

参数
针脚数 12pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 13A
外壳材料 Thermoplastic
长*宽*高 33.9mm(长度)*34.9mm(高度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

UTS71412P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS71412P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS71412P UTS71412P数据手册

UTS71412P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.8622 ¥ 125.3347
10+ $ 11.3005 ¥ 102.1736
25+ $ 10.2314 ¥ 92.5073
50+ $ 9.6222 ¥ 86.9989
100+ $ 8.8837 ¥ 80.3219
250+ $ 8.1914 ¥ 74.0624
500+ $ 7.9657 ¥ 72.0218
库存: 224
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 125.33
直接购买
加入购物车
