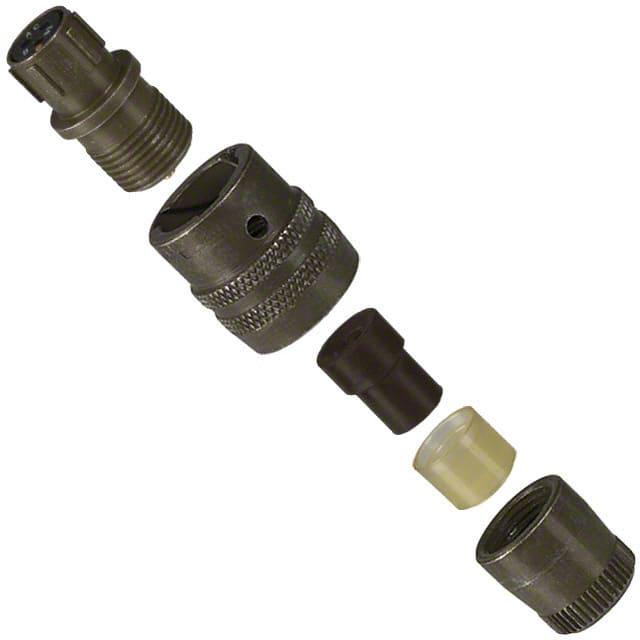

MS3116E8-3S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 3pin Aluminum Alloy 7.5A 金 橄榄绿,绿色 导线安装,自由悬挂,通孔安装 32.54mm(长度)
供应商型号: H-MS3116E8-3S
供应商: Heilind
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 MS3116E8-3S

MS3116E8-3S概述


    产品简介


    SOURIAU的851系列金属连接器是一种坚固耐用且行业验证的产品,专为飞机和其他工业应用设计。该系列产品具有多种密封选项,包括黑锌镍涂层、镀镍和黑色阳极氧化处理。此外,851系列还提供焊接尾部版本和PC尾部版本,且具备热电偶压接接触件。特别值得注意的是,带有焊接接触件和锌镍镀层(符合RoHS标准)的851系列已经列入美国QPL列表,并且在市场上得到了广泛分销。

    技术参数


    机械参数:
    - 材料:外壳采用铝合金制造;密封件和衬套采用弹性体材料。
    - 操作温度范围:-55°C至+125°C。
    - 耐振动能力:10-2000Hz,加速度15g。
    - 热冲击:-55°C至+125°C,进行5个循环。
    - 机械冲击:50g,11ms周期。
    电气参数:
    - 额定电流:尺寸20的接触件为7.5A,尺寸16的接触件为13A。
    - 绝缘电阻:≥5000MΩ(500Vdc条件下)。
    - 接触电阻:尺寸20接触件≤4mΩ,尺寸16接触件≤3mΩ。
    - 介电强度:尺寸20接触件为1500VRMS,尺寸16接触件为2300VRMS。
    - 屏蔽效能:5MHz时达到70dB,100MHz时达到40dB。
    环境参数:
    - 防水等级:未连接条件下的IP65,连接条件下的IP67和IP68。
    - 盐雾测试:镍版48小时,黑色阳极氧化版500小时,黑色锌镍版500小时。

    产品特点和优势


    - 耐久性: 能够承受至少500次插拔循环。
    - 快速耦合: 通过仅需1/3的旋转即可实现可靠的电气和机械连接,确保连接快速且可靠。
    - 多样化布局: 提供从2到61个接触点的不同布局,适用于复杂的信号传输和电源供应。
    - 防腐蚀: 具备出色的抗腐蚀性能,能够在恶劣环境中长期运行。
    - 多标准认证: 符合多个国际标准,如MIL-DTL-26482H,NFC 93422等,确保产品在各类严苛条件下的可靠性。

    应用案例和使用建议


    SOURIAU的851系列金属连接器因其高度可靠性而被广泛应用于航空、机器人、地质物理学、越野车辆、仪器仪表以及工厂自动化等多个领域。例如,在路面铺设机上用于GPS系统,交通控制系统硬件中,以及其他工业机械中。对于特定的应用场景,可以考虑增加防水和防尘等级较高的插头,以适应更为恶劣的工作环境。

    兼容性和支持


    851系列连接器支持多种不同的外壳尺寸(8、10、12、14、16),并提供了焊接尾部和PC尾部两种接触形式。这使得它能够与各种电缆类型兼容。对于用户来说,制造商提供了详细的订单信息和安装指南,有助于顺利完成装配和维护过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器不能正确锁紧 | 检查插入角度和定位键是否正确匹配。 |
    | 插拔过程中接触电阻不稳定 | 清理连接器端子上的污垢和氧化物。 |
    | 外壳受损 | 更换整个连接器单元。 |

    总结和推荐


    SOURIAU的851系列金属连接器以其出色的机械耐久性、电气性能和抗腐蚀能力脱颖而出。它适用于需要高度可靠性的航空和工业应用场合。结合其多样化的配置选项、高标准认证以及广泛的应用实例,强烈推荐此款连接器给那些寻求高性能电子互连解决方案的专业人士。

MS3116E8-3S参数

参数
颜色 橄榄绿,绿色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
长*宽*高 32.54mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级,工业级
零件状态 在售
包装方式 散装

MS3116E8-3S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

MS3116E8-3S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK MS3116E8-3S MS3116E8-3S数据手册

MS3116E8-3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.0657 ¥ 258.4668
5+ $ 28.2919 ¥ 235.3886
10+ $ 25.1483 ¥ 209.2342
25+ $ 22.6335 ¥ 188.3109
50+ $ 21.7034 ¥ 180.572
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 258.46
