UTS1JC147PSCR

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau M14圆形连接器插头, UTS系列, 7芯, 直插式, 螺钉拧紧, IP68,IP69K
供应商型号: 481074
供应商: 海外现货
标准整包数: 1

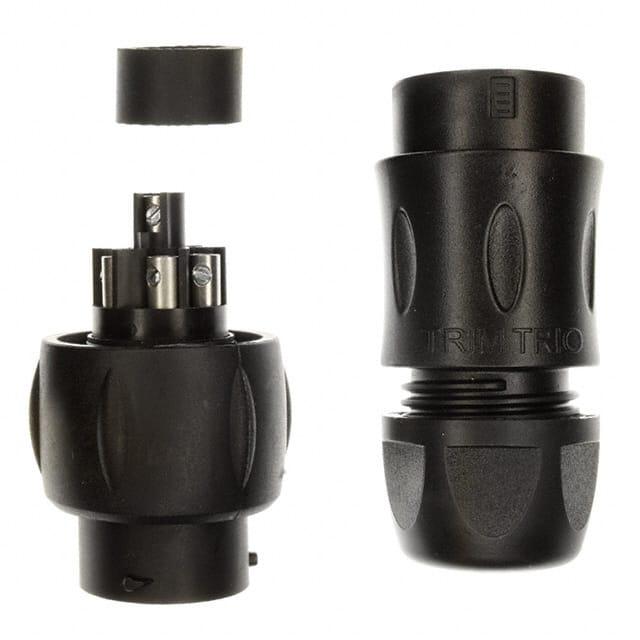

SOURIAU-SUNBANK 圆形连接器 UTS1JC147PSCR

UTS1JC147PSCR概述


    产品简介


    UTS防水连接器是TRIM TRIO互连系统的一部分,提供高密封性能、快速且安全的连接。该系列产品适用于各种恶劣环境下的电气连接,具有广泛的应用领域,如工业自动化、轨道交通、航空航天、海洋工程等。UTS系列连接器以其便捷的安装方式和出色的耐用性,成为水密连接器的首选。

    技术参数


    - 工作温度范围: -40°C至+105°C
    - 防水等级: IP68/69K
    - 防盐雾能力: 500小时
    - 接触材料: 高导电铜合金,镀金厚度≥0.4μm
    - 最大可接线规格: Size 14-7, 6+接地
    - 最小连接循环寿命: 250次
    - 阻燃等级: UL94 V0 和 NFF 16102 级别 2
    - 尺寸: 12号壳体(直径:19.0 mm,高度:22.2 mm),14号壳体(直径:22.2 mm,高度:25.7 mm)
    - 兼容版本: 可与UTS焊接和压接版本互换

    产品特点和优势


    UTS防水连接器的主要特点是无需特殊工具或技能即可安装。只需使用标准螺丝刀将电线固定到触点上,操作简便快捷。产品支持广泛的电线范围,结合1/3转快速配对设计,具备清晰的“咔哒”声提示。此外,UTS连接器具备高达500小时的盐雾测试能力,确保在恶劣环境中稳定可靠的工作。

    应用案例和使用建议


    UTS连接器广泛应用于工业自动化控制设备、铁路机车、飞机发动机以及海洋平台等场合。例如,在风力发电领域,UTS连接器能够应对潮湿、盐雾、极端温度变化的复杂环境。使用时应注意确保电缆和连接器正确安装并紧固,以保证长期可靠的电气连接。

    兼容性和支持


    UTS连接器与同一系列的压接和焊接版本完全兼容,且支持多种电缆插头和直通式插座。对于任何特定需求或定制化服务,建议直接联系SOURIAU公司咨询。官方网址为www.souriau-industrial.com,技术支持邮箱为contactindustry@souriau.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常锁紧 | 检查触点是否清洁,重新尝试锁紧或更换新触点 |
    | 电缆安装困难 | 确保正确选择对应型号的连接器,调整电线直径 |
    | 防水性能不佳 | 检查密封圈是否完好无损 |

    总结和推荐


    UTS连接器以其卓越的防水性能、高可靠性及简便的操作性,在严苛环境中的表现尤为出色。无论是工业自动化还是轨道交通领域,UTS连接器都是不可或缺的选择。我们强烈推荐在需要高性能、高可靠性的应用场景中选用该产品。

UTS1JC147PSCR参数

参数
端接 螺纹
额定电流 10A
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
长*宽*高 78.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装

UTS1JC147PSCR厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS1JC147PSCR数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS1JC147PSCR UTS1JC147PSCR数据手册

UTS1JC147PSCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
