UTS6JC10E6S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTS系列, 6芯, 电缆安装, 焊接, IP68,IP69K
供应商型号: 1795864
供应商: 海外现货
标准整包数: 1

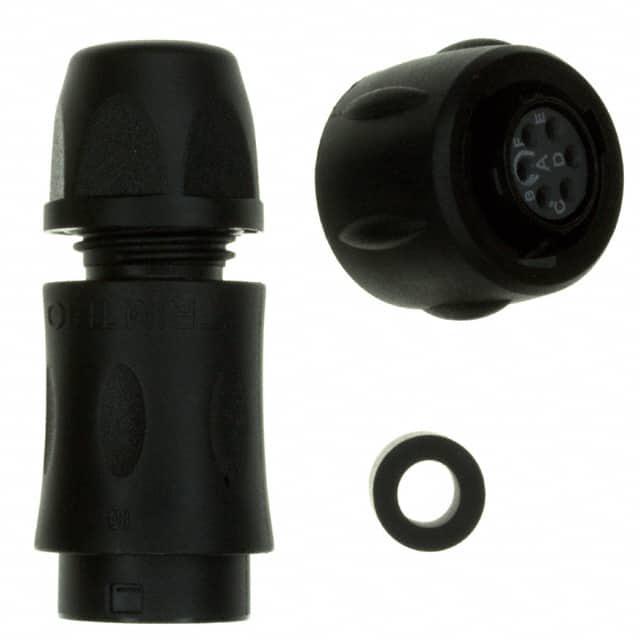

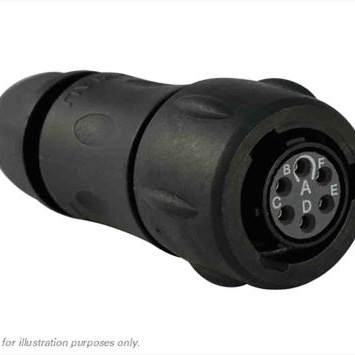

SOURIAU-SUNBANK 圆形连接器 UTS6JC10E6S

UTS6JC10E6S概述

    UTS Hi Seal with PC Tail Contacts 技术手册解析

    1. 产品简介


    UTS Hi Seal with PC Tail Contacts 是一种适用于严苛环境下的高可靠连接器,具有防水防尘及抗腐蚀特性。它专为需要机械稳固性和电气性能稳定性的工业、汽车和户外应用设计。其设计独特之处在于坚固耐用且能通过波峰焊接工艺,使其非常适合PCB组装应用。

    2. 技术参数


    - 外壳材料: 聚合物UL94-V0级热塑塑料
    - 绝缘体材料: 橡胶密封材料
    - 接头材料: 铜合金镀金(其他镀层可定制)
    - 耐振动测试: 符合CEI 60512-4标准,从10到2000Hz
    - 温度范围: -40°C至+105°C
    - 盐雾耐受性: 500小时无机械损坏
    - 防护等级:
    - 插合/非插合状态: IP68/IP69K
    - 动态IP68: 浸水1周后无泄漏
    - 电气性能:
    - 接触电流: 最大13A(#16号接头),最大7.5A(#20号接头)
    - 绝缘电阻: ≥5000 MΩ @ 500Vdc @ 25°C
    - 试验电压: 1500 Veff(#20接头), 2300 Veff(#16接头)

    3. 产品特点和优势


    - 出色的防腐蚀性能: 经过500小时盐雾测试,确保在恶劣环境中仍能正常工作。
    - 高可靠性与耐用性: 具有超过250次插拔循环寿命,能承受高达1000V的工作电压。
    - 优异的电气性能: 可承受大电流,绝缘电阻高达5000MΩ,确保安全可靠的连接。
    - 灵活的安装选项: 包括预装的PC尾部接头和支架,方便快速安装。

    4. 应用案例和使用建议


    - 汽车主动转向系统: UTS Hi Seal可以用于需要防水防尘的汽车部件中,如传感器连接。
    - 室外气象站: 在室外长期暴露于恶劣天气条件下,UTS Hi Seal能够保持良好的性能和稳定性。
    - 机器人与道路交通管理: 在机器人系统和交通控制系统中,确保通信连接的可靠性至关重要。
    使用建议:
    - 在设计电路板布局时,考虑到接头的空间需求,确保有足够的空间进行连接器的插入和拆卸。
    - 安装前务必检查所有零件是否完整,特别是保持器夹是否正确安装。

    5. 兼容性和支持


    - 兼容性: 适用于多种电路板尺寸和接口配置,便于不同应用的集成。
    - 支持: 厂商提供详细的安装指南和技术支持,可通过官方网站或直接联系厂家获取更多信息。

    6. 常见问题与解决方案


    - 问题: 连接器无法正常插入。
    - 解决方案: 检查连接器的引脚是否有弯曲或损坏,并确保插头和插座对齐。

    - 问题: 长时间使用后出现腐蚀现象。
    - 解决方案: 定期检查并清洁连接器,必要时更换保护盖。

    7. 总结和推荐


    UTS Hi Seal with PC Tail Contacts 是一款专为严苛环境设计的高性能连接器。其出色的耐久性和电气性能使其成为工业、汽车及户外应用的理想选择。尽管价格相对较高,但考虑到其在长期运行中的稳定性和可靠性,性价比极高。因此,强烈推荐在相关应用中使用此款连接器。

UTS6JC10E6S参数

参数
颜色 黑色
端接 焊盘
额定电流 6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 袋装

UTS6JC10E6S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC10E6S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC10E6S UTS6JC10E6S数据手册

UTS6JC10E6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 218.1533
5+ ¥ 199.9738
25+ ¥ 199.9738
50+ ¥ 196.338
100+ ¥ 196.338
库存: 51
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 218.15
