UTS6JC12E4P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTS系列, 4芯, 电缆安装, 焊接, IP68,IP69K
供应商型号: UTS6JC12E4P
供应商: 国内现货
标准整包数: 1

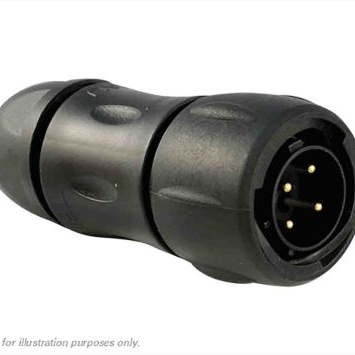

SOURIAU-SUNBANK 圆形连接器 UTS6JC12E4P

UTS6JC12E4P概述


    产品简介


    UTS Hi Seal是一款专为恶劣环境设计的高可靠性连接器,尤其适用于湿气、腐蚀及狭小空间条件下的应用。该产品具备坚固耐用的设计,采用塑料材质并支持PC尾端接触,适用于波峰焊接工艺。其独特的扣位固定夹和支柱设计,确保了连接器在印刷电路板(PCB)上的稳定机械固定及一致高度,方便清洁。

    技术参数


    - 材料:
    - 外壳及背壳: 聚碳酸酯(UL94-V0级)
    - 插件: 橡胶材质
    - 接触点: 铜合金镀金(其他镀层可定制)
    - 电气性能:
    - 电流承载能力: 尺寸16: 13A,尺寸20: 7.5A
    - 绝缘电阻: ≥5000 MΩ(500Vdc条件下,25℃时)
    - 测试电压:
    - 1500 Veff(针对尺寸20接触点)
    - 2300 Veff(针对尺寸16接触点)
    - 工作电压:
    - 尺寸20接触点: 600V
    - 尺寸16接触点: 1000V
    - 机械性能:
    - 耐振动: 符合CEI 60512-4标准(10Hz至2000Hz)
    - 热冲击: 5个循环(-40℃至105℃,MIL-STD1344方法1003)

    - 环境性能:
    - 温度范围: -40℃至+105℃
    - 盐雾抗性: 500小时
    - 密封性: 动态IP68/69K
    - 紫外线稳定性: 经过5年自然暴露后无机械损坏或颜色显著变化

    - 其他认证:
    - RoHS符合
    - 符合中国标准SJ/T1166-2006(等同于中国的RoHS)

    产品特点和优势


    UTS Hi Seal系列连接器以其出色的耐用性和适应性著称。它不仅能在极端环境下正常工作,还具有优秀的抗盐雾能力和UV防护,确保长时间在户外环境下不会发生机械损坏。通过设计独特的扣位固定夹和支柱,确保了在PCB上的可靠安装,防止接触松动,且简化了安装过程。此外,其广泛的电流承载能力和优异的电气绝缘性能使其适用于各种工业自动化设备和智能交通系统等领域。

    应用案例和使用建议


    - 泄漏检测: 在泄漏检测系统中,UTS Hi Seal凭借其卓越的防水和防尘性能,成为理想的连接选择。
    - 户外天气站: 用于室外环境中的数据传输,其出色的抗UV和盐雾能力确保了长期的可靠性能。
    - 机器人: 在机器人控制系统中,这些连接器的稳定性和抗振性能,使得机器人的运行更加可靠。
    使用建议:
    1. 在进行焊接操作前,请确保所有连接器均已正确固定,避免松动或错位。
    2. 安装过程中,注意正确的插入方向和接触点数量,以确保良好的电连接。
    3. 使用过程中定期检查接触点和螺纹部分,确保没有氧化或磨损现象。

    兼容性和支持


    UTS Hi Seal连接器适用于多种不同规格的电缆和接头,其丰富的配件支持也使得它能够轻松与多种类型的设备集成。制造商提供了一系列附件,包括金属终端、密封盖和垫圈等,以确保最佳的系统整合和维护。如需进一步的技术支持或订购信息,可通过Souriau官方网站或直接联系客户服务获得帮助。

    常见问题与解决方案


    1. 问题: 连接器接触不良
    - 解决方法: 确认接触点是否有污物或损伤,清洁接触点,并确保安装牢固。

    2. 问题: 密封失效
    - 解决方法: 检查密封帽是否完整安装,确保安装正确无误。

    3. 问题: 螺丝拧紧过度导致损坏
    - 解决方法: 参考拧紧力矩标准,避免过度拧紧导致部件损坏。

    总结和推荐


    UTS Hi Seal连接器以其卓越的环境适应性和机械稳定性,成为了恶劣环境下的理想选择。无论是在机器人系统还是户外环境监测装置中,其高效可靠的性能都为用户提供了极大的便利。对于需要在严苛环境中工作的设备,强烈推荐选用这款产品。同时,Souriau公司提供的优质售后服务和多样化的配件支持,使得这一产品在市场上具有极强的竞争优势。

UTS6JC12E4P参数

参数
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 10A
外壳材料 Polyamide (PA),Nylon
针脚数 4pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 袋装

UTS6JC12E4P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC12E4P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC12E4P UTS6JC12E4P数据手册

UTS6JC12E4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
