UTS712D8S32

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 8pin Polyamide (PA),Nylon 4.5A 金 黑色 通孔安装,隔板安装,面板安装
供应商型号: UA-UTS712D8S32
供应商: 海外现货
标准整包数: 1

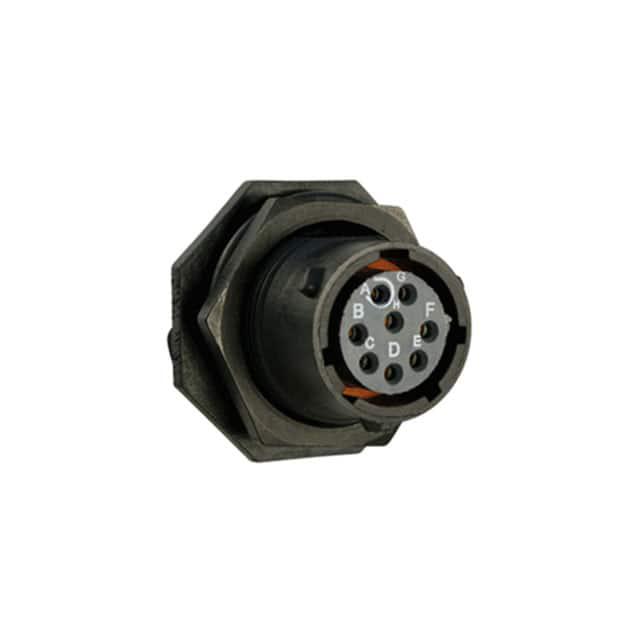

SOURIAU-SUNBANK 圆形连接器 UTS712D8S32

UTS712D8S32概述


    产品简介


    UTS 系列电子元器件
    UTS 系列是法国索瑞亚公司(SOURIAU)推出的一款坚固耐用的塑料连接器,适用于工业级应用。该系列连接器具备动态IP68/69K防护等级、紫外线耐受性和UL/IEC认证,确保在极端气候条件下也能可靠工作。UTS 系列可应用于户外和室内环境,具备广泛的应用范围,如通信、工业自动化、汽车电子等。

    技术参数


    - 机械特性
    - 耐久性:每套接头可实现250次接合和分离
    - 振动抵抗:所有版本(除了UTS螺纹终端接触)符合CEI 60512-4标准,频率范围为10到2000Hz
    - 温度冲击:通过5个周期,每个周期30分钟从-40°C到105°C的测试(MIL-STD 1344方法1003)
    - 环境特性
    - 工作温度范围:从-40°C到+105°C
    - 阻燃等级:UL94-V0(除UTS Hi Seal外)
    - 盐雾试验:≥500小时
    - 紫外线耐受:经5年自然环境暴露后,无机械损伤和显著颜色变化
    - 密封性:
    - UTS标准:接合时IP68/IP69K
    - UTS Hi Seal:接合和非接合时IP68/IP69K
    - UTS Discrete Wire Sealing:接合时IP67/IP69K,与Easy Handling Backshell配合可达IP68
    - UTS螺纹终端接触:IP68/IP69K
    - 流体抵抗力:燃油、矿物油、酸液、碱液
    - 材料
    - 连接器主体和后壳:热塑性塑料
    - 插入物:热塑性塑料(标准、Discrete Wire Sealing、Screw Terminal),橡胶(Hi Seal手动焊接和Hi Seal带PC尾部)
    - 接触件:详见第140页
    - 螺母:金属
    - 符合RoHS标准,中国SJ/T1166-2006标准
    - UL1977认证文件号:ECBT2,CSA C22.2 n°182.3认证文件号:ECBT8

    产品特点和优势


    UTS 系列具有多项独特功能和优势:
    - 高防护等级:动态IP68/69K防护等级,适合严苛环境下的应用。
    - 紫外线耐受:经过5年自然环境暴露测试,保持原有性能。
    - UL/IEC认证:符合美国和欧洲的安全标准,提供全球认可的安全保障。
    - 多样化选择:支持多种接头配置和接口类型,满足不同需求。
    - 高性能连接器:具有优异的抗振动、抗冲击和防尘防水能力,确保稳定可靠的连接。
    - 简便安装:使用1/3圈快速耦合设计,便于安装和拆卸。

    应用案例和使用建议


    应用案例
    UTS 系列连接器广泛应用于工业自动化、汽车电子、通信等领域。例如,在汽车电子系统中,UTS 系列可用于连接车载传感器、控制器和执行器;在工业自动化环境中,UTS 系列可用于机器人手臂、传送带和其他设备之间的连接。
    使用建议
    1. 环境适应性:在选择电缆和连接器时,考虑实际工作环境的温度、湿度、化学腐蚀等因素。
    2. 正确的连接方式:使用正确的方式进行电缆连接和安装,避免不当操作导致接触不良。
    3. 定期检查和维护:定期对连接器进行检查,确保其性能稳定可靠。
    4. 配套工具:使用专用工具进行连接器的安装和拆卸,避免损坏。

    兼容性和支持


    UTS 系列连接器与各种标准电缆和组件兼容,可方便集成到现有系统中。Souriau 公司提供了全面的技术支持和售后服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:接头无法正确连接
    - 解决方案:确认使用正确的连接器类型和接口,确保插针和插座完全对齐。
    2. 问题:接头连接不稳定
    - 解决方案:检查电缆和接头是否有损坏,必要时更换新的电缆或接头。
    3. 问题:接头在高温环境下性能下降
    - 解决方案:选择合适的材料和结构,确保连接器能够在指定的温度范围内正常工作。

    总结和推荐


    UTS 系列连接器凭借其出色的防护性能、广泛的温度适应性和UL/IEC认证,成为工业应用领域的理想选择。其多样化的设计和高效的支持服务使其在市场上具有较强的竞争力。对于需要在严苛环境下工作的电子设备,UTS 系列连接器无疑是一个值得信赖的选择。因此,我们强烈推荐UTS 系列连接器给那些寻找高性能、高可靠性的连接解决方案的工程师和技术人员。

UTS712D8S32参数

参数
额定电流 4.5A
外壳材料 Polyamide (PA),Nylon
针脚数 8pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
安装方式 通孔安装,隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装

UTS712D8S32厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS712D8S32数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS712D8S32 UTS712D8S32数据手册

UTS712D8S32封装设计

查看详情并下载
Symbol
Footprint
3D Model
